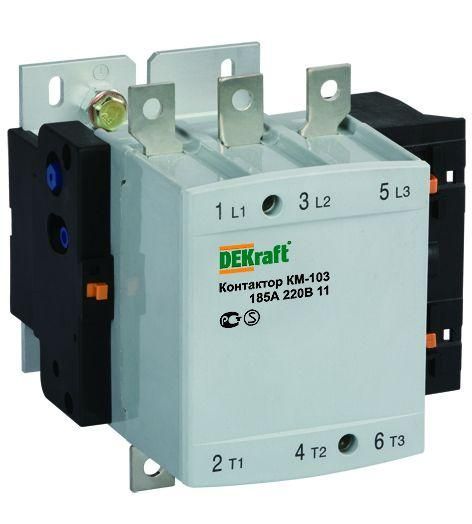

Контактор КМ-103 185А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22154DEK APC

Контактор КМ-103 185А 220В AC 1НО+1НЗ AC-3 от DEKraft предназначен для частого включения и отключения электродвигателей и других нагрузок в сетях переменного тока. Модель рассчитана на работу с током до 185 А, имеет винтовые зажимы и монтируется на монтажную плату - подходит для сборки распределительных щитов и автоматизированных систем.

Назначение и область применения

Контактор КМ-103 185А 220В AC 1НО+1НЗ AC-3 используется для дистанционного управления асинхронными двигателями мощностью до 90 кВт. Применяется в системах автоматизации: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ. Также подходит для коммутации нагревательных элементов, светильников и других активных/индуктивных нагрузок в сетях до 690 В переменного тока.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 185 А (при классе AC-3 - управление асинхронными двигателями)
• Напряжение катушки управления: 220 В AC
• Номинальная мощность двигателя: 90 кВт
• Количество силовых контактов: 3 пары (3P)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество замыкающих контактов: 4 (включая силовые и вспомогательные)
• Количество размыкающих контактов: 2 (включая силовые и вспомогательные)
• Тип подключения: винтовой зажим
• Способ монтажа: на монтажную плату или DIN-профиль (с адаптером)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 185А 220В AC 1НО+1НЗ AC-3 устанавливается на монтажную плату с помощью фиксирующих выступов. Для монтажа на DIN-рейку требуется дополнительный крепёжный адаптер - он не входит в комплект. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать медные жилы сечением до 50 мм2. Напряжение управления 220 В AC совместимо со стандартными катушками управления в промышленной автоматике. Дополнительные контакты и приставки (например, блокировки, временные реле) приобретаются отдельно.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, который регламентирует безопасность аппаратов управления электродвигателями. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых шкафов. Климатическое исполнение УХЛ4 позволяет применять контакт в помещениях с высокой влажностью и низкими температурами, но не на открытом воздухе.

Преимущества

• Высокий рабочий ток (185 А) позволяет управлять мощными двигателями без необходимости использования внешних пускателей
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать базовые схемы самоблокировки и сигнализации состояния
• Фиксация на монтажной плате обеспечивает надёжное крепление в плотных сборках
• Совместимость с распространённым напряжением управления 220 В AC снижает сложность подбора источника питания
• Производитель DEKraft гарантирует соответствие сертифицированным параметрам, что важно для промышленных проектов

Ограничения применения

• Не предназначен для работы вне закрытых корпусов из-за низкой степени защиты (IP20)
• Не поддерживает реверс - для изменения направления вращения двигателя нужен второй контактор или реверсивный пускатель
• Нулевой запас по количеству вспомогательных контактов: для сложных схем потребуется модульное расширение
• Не рассчитан на частые операции при сверхтоковых режимах (например, при пуске тяжёлых механизмов более 10–15 раз в час)
• Отсутствуют встроенные тепловые реле - необходимо дополнительно устанавливать защиту от перегрузки

Примеры использования

• Автоматизация конвейерной линии: управление двигателем питательного устройства через кнопочный пункт
• Система водоснабжения: включение/выключение насоса по сигналу от датчика уровня
• Вентиляция в производственных цехах: управление вентилятором по таймеру или терморегулятору
• Электропечи: коммутация нагревательных элементов с контролем состояния через НЗ контакт

Практические советы

• При монтаже на плату проверьте, чтобы отверстия под крепёж совпадали с габаритами контактора - размеры указаны в техдокументации DEKraft
• Подключайте силовые провода с запасом по сечению: даже при 185 А лучше брать 50 мм2, а не минимальные 35 мм2
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
• Если в схеме нужны больше контактов - выбирайте модель с дополнительными модулями (например, КМ-103 с приставкой КМ-103-А)
• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 380 В вместо 220 В) приведёт к выходу из строя
• Для длительной службы избегайте вибраций и перегрева - обеспечьте достаточное охлаждение вокруг контактора КМ-103 185А 220В AC 1НО+1НЗ AC-3
