Контактор реверсивный КТЭ 185А кат. 230В AC 2НО EKF ctr-b-r-185

Контактор реверсивный КТЭ 185А от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 90 кВт с возможностью изменения направления вращения. Устройство обеспечивает надёжное управление двигателем через катушку 230 В AC и имеет встроенную механическую блокировку для предотвращения одновременного включения противоположных цепей.

Назначение и область применения

Контактор реверсивный КТЭ 185А используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для установки в системах автоматизации: конвейеры, насосы, компрессоры, станки с ЧПУ, подъёмники и другие механизмы, где требуется безопасное переключение направления работы.

Технические характеристики

• Номинальный ток: 185 А - способен коммутировать нагрузки до 90 кВт при 380 В
• Напряжение катушки управления: 230 В AC - совместим с сетями переменного тока 50 Гц
• Количество силовых полюсов: 3 - управляет всеми фазами трёхфазного двигателя
• Количество нормально разомкнутых (НО) вспомогательных контактов: 2 - используются для сигнализации и блокировки
• Тип подключения: винтовой - удобен для быстрого монтажа и надёжного зажима проводов
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температурах от -25 C до +50 C, подходит для помещений с умеренным климатом
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность сборки
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицирован для использования в промышленных системах

Совместимость и монтаж

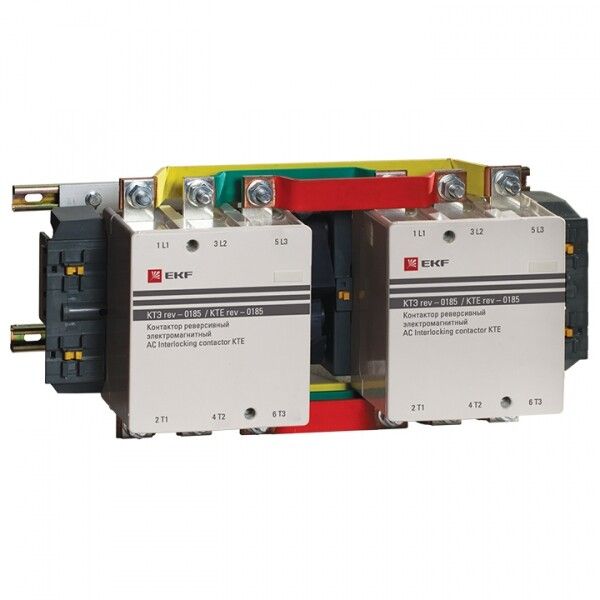

Контактор реверсивный КТЭ 185А состоит из двух отдельных контакторов, установленных на одной направляющей с механической блокировкой. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать порядок подключения: силовые клеммы L1–L3 и T1–T3 должны быть подключены к сети и двигателю соответственно; катушка управления подключается к цепи управления 230 В AC. Вспомогательные НО-контакты можно использовать для создания цепей самоблокировки или сигналов в PLC.

Не допускается установка в условиях повышенной влажности, запылённости или воздействии агрессивных сред - IP20 не обеспечивает защиту от внешних факторов.

Безопасность и стандарты

Контактор реверсивный КТЭ 185А соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе с высокими токами. Механическая блокировка исключает возможность одновременного включения обоих контакторов, предотвращая короткое замыкание в сети. Применение устройства в соответствии с инструкциями снижает риск аварий и повреждения оборудования.

Преимущества

• Высокая долговечность благодаря проверенной конструкции и качественным материалам
• Механическая блокировка - единственный надёжный способ предотвратить фазовое короткое замыкание при реверсе
• Поддержка длительного гарантированного срока службы - 84 месяца
• Сертифицированная продукция, получившая награду на выставке «Электро-2008»
• Простота замены - совместима с другими контактами серии PROxima

Ограничения применения

• Не предназначен для работы вне помещения - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого включения/выключения более 1200 раз в час - превышение снизит срок службы контактов
• Требуется дополнительная защита от перегрузок и коротких замыканий - контактор не содержит встроенных тепловых реле
• Не подходит для постоянного тока - катушка рассчитана только на переменное напряжение 230 В AC

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом, меняющим направление потока жидкости
• Переключение направления вращения шлифовального станка
• Автоматизированная система подъёма и опускания грузовой платформы

Практические советы

• При монтаже используйте провода с сечением, соответствующим току 185 А - минимум 50 мм2 для меди
• Обязательно проверьте полярность подключения катушки управления - неверное подключение приведёт к отказу
• Для продления срока службы регулярно осматривайте контакты на наличие окисления и подтягивайте винтовые зажимы
• При использовании в системах с ПЛК - подключите вспомогательные контакты для обратной связи
• Убедитесь, что посадочные места на DIN-рейке плотно фиксируют устройство - вибрация может вызвать ослабление контактов
