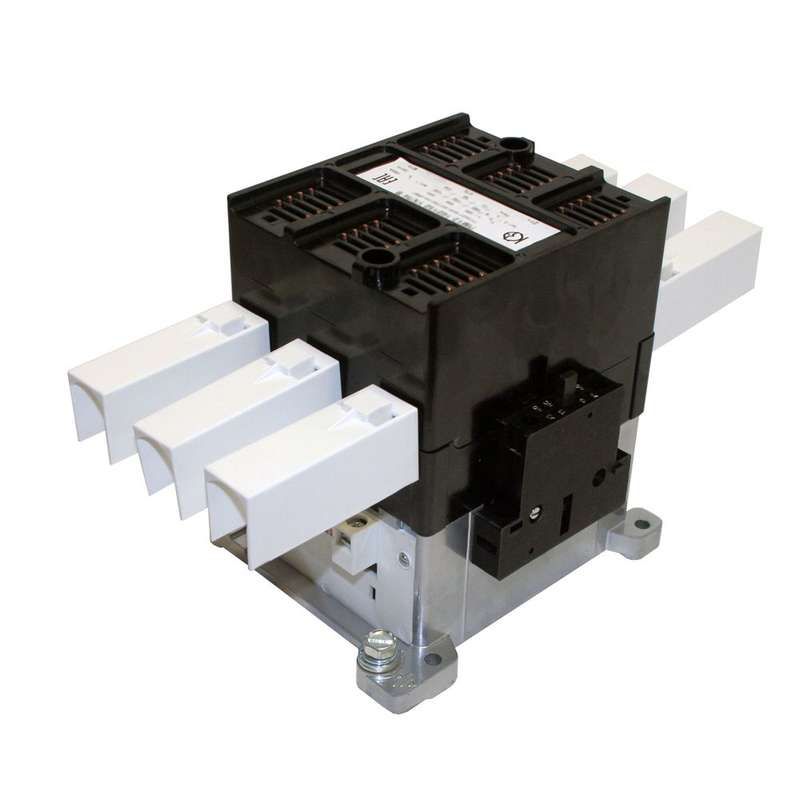

Контактор электромагнитный ПМ12-160150 УХЛ4 В, 110В - 072150220ВВ110000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 160А категории 110 В переменного тока - устройство для дистанционного включения и выключения силовых цепей, предназначенное для управления трёхфазными двигателями мощностью до 75 кВт. Производится брендом КЗЭА, артикулы: пм12-160150 и 072150220вв110000000.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 160А используется для коммутации нагрузки в системах управления электроприводами. Подходит для стационарных установок, где требуется надёжное дистанционное включение/выключение трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Не предназначен для частого реверса - конструкция нереверсивная.

Технические характеристики

• Номинальный ток: 160 А - способен работать с нагрузками до этой величины без перегрева;
• Напряжение катушки управления: 110 В переменного тока - требует именно такого напряжения для срабатывания; использование другого значения повредит устройство;
• Род тока: переменный (AC) - работает только с сетями 50–60 Гц;
• Номинальная мощность двигателя: 75 кВт - оптимальная нагрузка для данного контактора;
• Количество контактов: 1 нормально закрытый (НЗ) + 2 НЗ + 2 нормально открытых (НО) - позволяет реализовать базовые схемы управления и сигнализации;
• Способ подключения: винтовые зажимы - удобны для многожильных проводов, требуют регулярной проверки затяжки;
• Степень защиты: IP00 - нет защиты от пыли и воды, монтировать можно только внутри защищённых шкафов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C, допустима повышенная влажность и наличие конденсата;
• Способ монтажа: на монтажную плату - крепление через отверстия в корпусе, без DIN-рейки.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 160А устанавливается исключительно на жесткую монтажную плату. Отсутствие DIN-рейки делает невозможным крепление на стандартные направляющие. Монтажные отверстия соответствуют габаритам устройства - перед установкой сверьте размеры с чертежом. Подключение силовых контактов выполняйте медными проводниками сечением не менее 25 мм2. Катушка управления питается только от 110 В AC - применение постоянного тока или других значений напряжения вызывает выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Однако степень защиты IP00 требует обязательного размещения в герметичном электрошкафе. Без внешней защиты возможен риск поражения током и повреждения от пыли и влаги. Для предотвращения пробоев на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке управления.

Преимущества

• Высокий рабочий ток (160 А) обеспечивает управление крупными двигателями без необходимости использования дополнительных контакторов;
• Чёткая структура вспомогательных контактов (1+2+2) позволяет легко реализовать блокировки, аварийную сигнализацию и самоблокировку;
• Климатическое исполнение УХЛ4 гарантирует надёжную работу в условиях холодных помещений и высокой влажности;
• Винтовое подключение обеспечивает прочное соединение даже при длительной эксплуатации под вибрацией.

Ограничения применения

• Не подходит для реверсивных схем - конструкция нереверсивная, для изменения направления вращения нужен второй контактор;
• IP00 запрещает установку вне электрошкафа - нельзя использовать на открытом воздухе или в сырых помещениях без защиты;
• Требуется точное соответствие напряжения катушки - 110 В AC, другие значения недопустимы;
• Отсутствует встроенная тепловая защита - необходимо дополнительно устанавливать тепловое реле при работе с двигателями;
• Монтаж только на плату - невозможно использовать с DIN-рейкой, что усложняет замену в существующих шкафах.

Примеры использования

• Управление насосом 75 кВт в системе водоснабжения завода;
• Включение конвейера на пищевом производстве с использованием одного НО-контакта для сигнала “работает”;
• Автоматизация вентиляционной системы в цеху с контролем состояния через НЗ-контакты;
• Система управления станком с ЧПУ, где контактор включает двигатель после выполнения всех условий безопасности.

Практические советы

• Перед первым включением проверьте затяжку винтов - слабый контакт вызывает нагрев и отказ;
• Подключите ОПН параллельно катушке управления - продлит срок службы контактора и защитит контроллер от импульсов;
• При сборке схемы используйте отдельные клеммы для силовой части и управления - минимизируйте помехи;
• Для работы в условиях вибрации применяйте провода с большей гибкостью и фиксируйте их хомутиками;
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых включениях (>100 раз/час);
• Замена контактора электромагнитный УХЛ4 В 160А должна производиться с учётом совпадения артикулов - пм12-160150 и 072150220вв110000000 являются взаимозаменяемыми.
