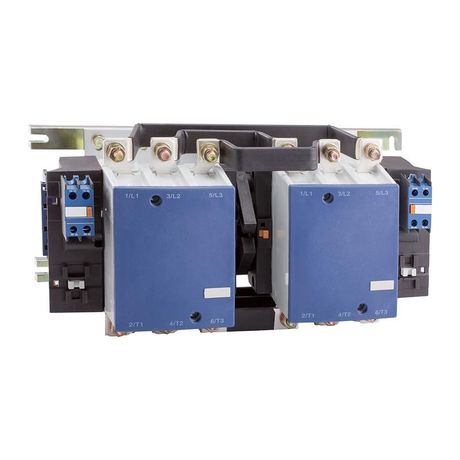

Контактор ПМ12-160500 УХЛ4 В 160А кат. 110В AC 2НО+2НЗ КЭАЗ 315221

Контактор ПМ12-160500 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально закрытых контакта - устройство для коммутации силовых цепей переменного тока, предназначенное для частого включения и отключения электродвигателей мощностью до 75 кВт. Контактор ПМ12-160500 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально закрытых контакта от КЭАЗ работает с управлением от сети 110 В и применяется в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-160500 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально закрытых контакта используется для удалённого включения и выключения трёхфазных электродвигателей, нагревательных элементов, компрессоров и других нагрузок с током до 160 А. Подходит для систем автоматизации: станков, насосов, конвейеров, вентиляционных установок. Применяется в составе пускателей, реверсивных схем и систем управления с использованием PLC или кнопочных постов.

Технические характеристики

• Номинальное напряжение управления: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 160 А
• Род тока: Переменный (AC)
• Управляемая мощность двигателя: до 75 кВт
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Исполнение: Открытое - без корпуса, доступны все части устройства
• Способ подключения: Винтовые зажимы для силовых и управляющих цепей
• Степень защиты: IP00 - без защиты от внешних воздействий

Совместимость и монтаж

Контактор ПМ12-160500 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально закрытых контакта монтируется на DIN-рейку 35 мм с помощью фиксирующего защёлкивающего механизма, совместимого с сериями ПМЛ и РТЛ. Для подключения используются винтовые зажимы: для силовых проводов - до 50 мм2, для цепи управления - до 4 мм2. Обязательно соблюдать момент затяжки винтов - перегрузка может повредить контактную группу, недостаточная затяжка вызывает нагрев и окисление.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Наличие вспомогательных контактов позволяет реализовать блокировки, самоблокировку и сигнализацию состояния. Однако из-за степени защиты IP00 использование возможно только внутри щитов, шкафов или закрытых помещений, исключающих случайный доступ к токоведущим частям.

Преимущества

• Высокая надёжность механических и электрических контактов благодаря исполнению КЭАЗ
• Поддерживает частые операции включения/выключения - рассчитан на долгую службу в режиме AC-1 и AC-3
• Чёткая классификация контактов: 2 НО и 2 НЗ позволяют гибко проектировать схемы управления
• Совместим с широкой линейкой аксессуаров от КЭАЗ: тепловые реле, блокирующие модули, дугогасительные камеры

Ограничения применения

• Не допускается применение во влажных, запылённых или взрывоопасных средах - степень защиты IP00 требует обязательной установки в герметичном шкафу
• Не предназначена для работы с постоянным током - катушка рассчитана только на 110 В переменного тока
• Не рекомендовано использовать вне температурного диапазона UHL4 (-40C…+40C) без предварительного прогрева
• Открытый тип исполнения делает невозможным монтаж на открытом воздухе или в местах возможного попадания брызг воды

Примеры использования

• Автоматический пуск асинхронного двигателя 75 кВт на конвейере с использованием кнопочного поста и блокировки по аварии через НЗ-контакты
• Система управления вентиляцией: включение вентилятора по сигналу термореле, одновременная активация светового индикатора через НО-контакт
• Реверсивная схема: два контактора ПМ12-160500 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально закрытых контакта с блокировкой между собой через НЗ-контакты

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей системы управления - 110 В AC; замена на другое напряжение потребует замены всей катушки
• При сборке схемы используйте жилы с медными наконечниками - они снижают риск ослабления контакта после многократных включений
• Обеспечьте свободный доступ к винтовым зажимам для периодической проверки плотности соединений - особенно важна процедура каждые 6–12 месяцев при высоких нагрузках
• Для увеличения безопасности всегда устанавливайте контактор в распределительном щите с предохранителем или автоматическим выключателем перед входом
