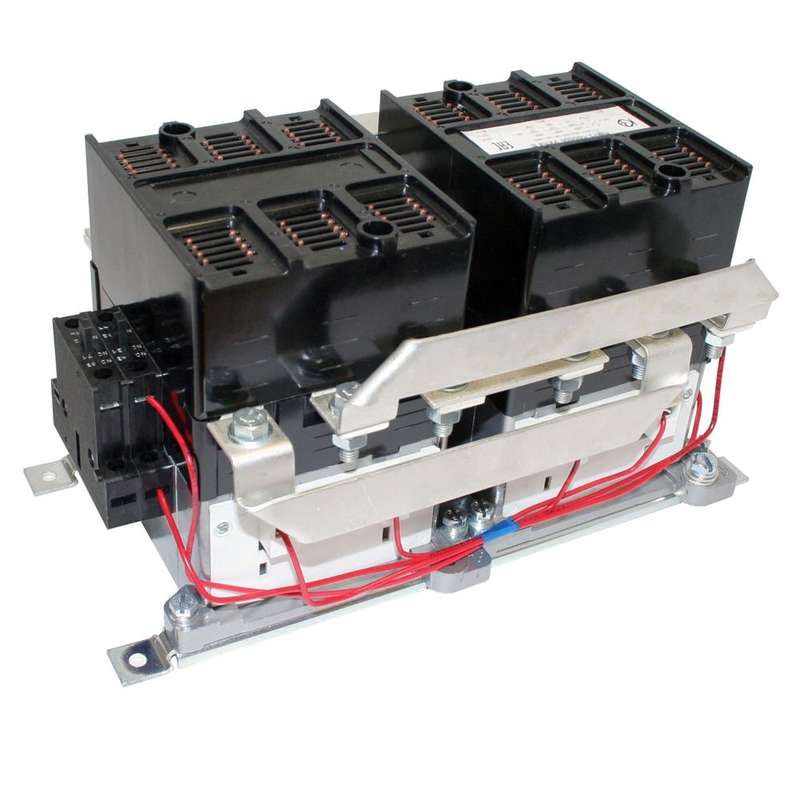

Контактор электромагнитный реверсивный ПМ12-160500 УХЛ4 В 110В - 072500440ВВ110000000 КашинЗЭА

Контактор электромагнитный реверсивный ПМ12-160500 УХЛ4 В 110В предназначен для дистанционного управления трёхфазными асинхронными двигателями - включает, выключает и меняет направление вращения. Этот контактор используется в промышленных системах автоматизации, где требуется надёжное и безопасное реверсирование нагрузки. Бренд КЗЭА г.Кашин обеспечивает соответствие аппарата требованиям ГОСТ и условиям эксплуатации в условиях повышенной влажности.

Назначение и область применения

Контактор электромагнитный реверсивный ПМ12-160500 УХЛ4 В 110В применяется для коммутации трёхфазных двигателей с короткозамкнутым ротором. Он позволяет выполнять три основные функции: запуск, останов и изменение направления вращения. Подходит для стационарных установок в цехах, на конвейерах, насосных станциях, вентиляционных системах и других объектах с постоянной нагрузкой. Работает в сетях переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 160 А - способен работать с большими нагрузками, подходящими для двигателей мощностью до 75 кВт;
• Напряжение катушки управления: 110 В AC - требует внешнего источника питания именно этого класса; совместим с контроллерами и кнопочными пунктами на 110 В;
• Номинальное рабочее напряжение: 660 В - максимальное допустимое напряжение в силовой цепи;
• Род тока: переменный (AC) - не постоянному току;
• Количество нормально открытых (НО) вспомогательных контактов: 4 - обеспечивают сигнализацию состояния и взаимоблокировку в схемах реверса;
• Степень защиты: IP00 - корпус не защищён от пыли и воды, требует установки внутри щита или закрытой камеры;
• Способ монтажа: монтажная плата - крепится на DIN-рейку через платформу, не имеет собственного корпуса;
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует периодической проверки затяжки.

Совместимость и монтаж

Контактор электромагнитный реверсивный ПМ12-160500 УХЛ4 В 110В рассчитан на установку на монтажную плиту, которая затем крепится на DIN-рейку. Для работы необходима пара таких контакторов - один для прямого вращения, второй - для реверса. Обязательно применение механической или электрической блокировки между ними, чтобы исключить одновременное включение. Подключение силовых клемм выполняется медными жилами сечением до 50 мм2. Входы катушки управления помечены A1/A2 - важно не перепутать полярность, хотя для переменного тока она не принципиальна.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для эксплуатации в климатическом исполнении УХЛ4 - то есть при температуре от −40 C до +40 C и высокой влажности. Применяется в помещениях с невысоким уровнем загрязнения. Отсутствие степени защиты IP00 делает невозможным использование вне электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендовано подключение ограничителя перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокий номинальный ток (160 А) позволяет использовать контактор для крупных двигателей без необходимости перехода на более дорогую модель;
• Чёткая конструкция с четырьмя НО контактами упрощает реализацию схем реверса и аварийной сигнализации;
• Устойчивость к влаге и перепадам температур (УХЛ4) расширяет возможности применения в суровых условиях;
• Винтовые зажимы обеспечивают долговечное и надёжное соединение даже при больших токах;
• Производитель КЗЭА г.Кашин известен качественной сборкой и длительным сроком службы своих аппаратов.

Ограничения применения

• Не подходит для установки на открытом воздухе или в сырых местах - степень защиты IP00 требует обязательного размещения в герметичном шкафе;
• Требуется два экземпляра для полноценного реверса - нельзя использовать единственный контактор для изменения направления;
• Не работает с постоянным током - только переменный (AC);
• Не содержит встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при наличии риска перегрузки;
• Подходит только для стационарных установок - не предназначен для мобильного оборудования или частых перемещений.

Примеры использования

• Реверсивный привод лебедки на заводе - для подъёма и опускания груза;
• Оборудование для переворота форм в литейном цехе;
• Конвейерная система с возможностью движения вперёд/назад для регулировки потока материалов;
• Вентиляционные системы с принудительной сменой режима воздушного потока.

Практические советы

• Выбирая этот контактор, обязательно сверьте посадочные размеры вашей монтажной платы - он не универсальный и требует точного соответствия;
• Проверьте наличие двух контакторов перед заказом - для реверса нужны две единицы одного типа;
• После монтажа протестируйте работу с минимальной нагрузкой - особенно важна блокировка между двумя контакторами;
• Регулярно осматривайте винтовые зажимы - ослабление контакта вызывает нагрев и выход из строя;
• Добавьте ОПН на катушку управления - продлит срок службы контактора и предохранит контроллер от пробоя.
