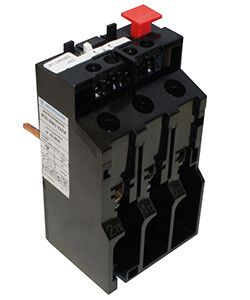

Реле электротепловое РТЛ-1022 УХЛ4 18,0-25,0А, 660/50Гц, 1з+1р, ручнойвозврат, IP20 - ET502092 Электротехник

Реле электротепловое РТЛ-1022 УХЛ4 18,0–25,0А от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом и степенью защиты IP20 подходит для установки в распределительных щитах и на пускателях в условиях умеренного и холодного климата.

Назначение и область применения

Реле электротепловое РТЛ-1022 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отключения одной из фаз (обрыва).

Устройство применяется в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров и других механизмов, где важна надёжная термическая защита. Подходит для работы в помещениях с нормальной влажностью и температурой от −40C до +40C благодаря исполнению УХЛ4.

Технические характеристики

• Номинальный ток: 25 А (диапазон регулировки 18,0–25,0 А);
• Максимальное рабочее напряжение: 660 В переменного тока;
• Частота: 50 Гц;
• Количество полюсов: 3 - соответствует трёхфазным цепям;
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации и отключения;
• Способ монтажа: непосредственное крепление - можно устанавливать прямо на пускатель ПМЛ или на DIN-рейку через клеммник КРЛ;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли;
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле электротепловое РТЛ-1022 УХЛ4 совместимо с пускателями серии ПМЛ. Его можно монтировать:

• непосредственно на корпус пускателя - для компактных решений;
• отдельно, с использованием клеммника КРЛ - когда требуется гибкая разводка или удалённая установка.

При монтаже важно соблюдать рекомендованную плотность затяжки винтовых зажимов - недостаточно затянутые контакты вызывают нагрев, слишком сильная затяжка повреждает изоляцию провода. Монтаж выполняется на вертикальной поверхности, допускается отклонение до +-30° от вертикали.

Безопасность и стандарты

Реле электротепловое РТЛ-1022 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 17703, что гарантирует соответствие основным нормам безопасности для электрооборудования в России. Исполнение УХЛ4 позволяет применять устройство в условиях повышенной влажности и низких температур, однако не рассчитано на работу на открытом воздухе или во взрывоопасных средах.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов (18–25 А);
• Автономная работа - не требует внешнего питания;
• Простота обслуживания - механический ручной возврат исключает случайный запуск после аварии;
• Устойчивость к колебаниям сети - работает стабильно даже при незначительных перепадах напряжения;
• Совместимость с широким спектром пускателей и клеммников.

Ограничения применения

• Не предназначен для защиты от кратковременных импульсных перегрузок - для этого нужны магнитные или электронные реле;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать в сырых, пыльных или наружных условиях без дополнительной оболочки;
• Требует ручного сброса - не подходит для автоматических систем, где нужен самовозврат;
• Не имеет индикации срабатывания - состояние определяется визуально по положению рычага;
• Не используется в сетях постоянного тока - только для 50 Гц переменного тока.

Примеры использования

• Защита двигателя насоса в системе водоснабжения;
• Обеспечение безопасной работы конвейера на пищевом производстве;
• Контроль нагрузки вентилятора в HVAC-системе;
• Подключение к пускателю ПМЛ-112 в распределительном шкафу завода.

Практические советы

• Выбирайте реле по фактическому рабочему току двигателя - он должен находиться в середине диапазона (18–25 А), чтобы обеспечить максимальную точность защиты.
• Проверьте, что все три фазы проходят через реле - пропущенная фаза снижает эффективность защиты.
• После срабатывания дождитесь остывания элементов перед сбросом - преждевременный возврат может привести к повторному перегреву.
• Если реле установлено отдельно от пускателя, обязательно используйте клеммник КРЛ - без него невозможно правильно подключить силовые цепи.
• Не заменяйте реле РТЛ-1022 на устройства другого типа без учёта времени срабатывания - тепловая инерция отличается и влияет на срок службы двигателя.
