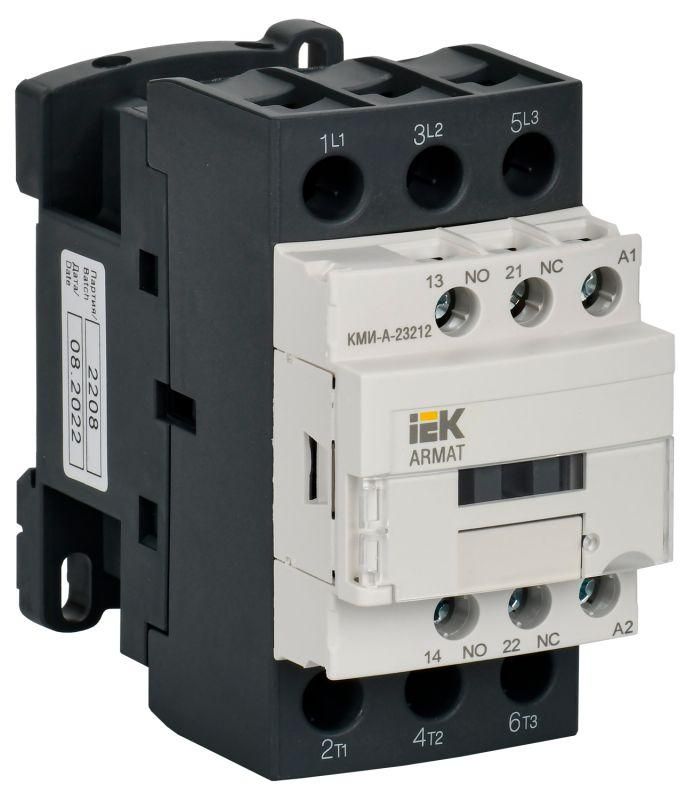

Контактор КМИ-А-23212 LC1D 32А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-032-110-11

Контактор КМИ-А-23212 LC1D 32А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в системах управления двигателями, освещением и другими индуктивными потребителями. Произведён бренда IEK, артикул ar-acc-21-032-110-11, серия ARMAT.

Назначение и область применения

Контактор КМИ-А-23212 LC1D 32А 110В/АС3 используется для дистанционного запуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также подходит для переключения других типов нагрузок: светильники, тепловые элементы, вентиляторы, насосы, печи, кран-балки и системы АВР. Управление осуществляется через слаботочную цепь на 110 В переменного тока, что позволяет использовать его в комплексных системах автоматизации.

Технические характеристики

• Номинальное напряжение катушки: 110 В AC
• Номинальный ток главных контактов: 32 А
• Число силовых полюсов: 3
• Тип тока: переменный (AC)
• Коммутируемая мощность: 15 кВт (при 380 В)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное - управляет одним направлением вращения
• Срок службы: 15 лет (электрическая износостойкость при rated load)
• Способ монтажа: DIN-рейка или на монтажную плату
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор КМИ-А-23212 LC1D 32А 110В/АС3 совместим с DIN-рейкой типа TS35, установленной в распределительных щитах. Монтировать можно как на рейку, так и фиксировать на плоской поверхности - габариты позволяют оба варианта. Для подключения используйте медные жилы сечением до 10 мм2. Обязательно затягивайте винты моментом, указанным в документации - недостаточно плотное соединение вызывает перегрев. Катушка управляющего контура рассчитана исключительно на 110 В AC; применение постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Контактор КМИ-А-23212 LC1D 32А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент IEC 60947-4-1:2009). Это гарантирует соответствие уровня безопасности, испытаний на пробой, термическую устойчивость и механическую долговечность. Сертифицирован для использования в промышленных условиях согласно классу защиты IP20 - не защищён от попадания воды или пыли, требует установки внутри корпуса.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ARMAT
• Универсальный способ монтажа - подходит как для шкафов, так и для компактных решений
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы самоблокировки и сигнализации
• Стандартные размеры обеспечивают замену аналогичных моделей от других производителей (например, Schneider, ABB)
• Долгий срок службы снижает частоту обслуживания и замены

Ограничения применения

• Не для постоянного тока - катушка работает только на 110 В AC
• Защита IP20 - нельзя устанавливать во влажных, пыльных или наружных помещениях без дополнительной герметизации
• Нельзя использовать для регулирования скорости или частоты вращения - только включение/выключение
• Максимальная коммутируемая мощность 15 кВт - для более мощных двигателей требуется другой контактор
• Отсутствует встроенная защита от перегрузки - необходимо дополнять тепловым реле

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика давления
• Автоматический запуск вентилятора в HVAC-системе после достижения температурного порога
• Переключение основного и резервного питание в схеме АВР
• Пуск конвейера на производстве по команде PLC
• Включение группы светодиодных светильников в помещении по графику

Практические советы

• Выбирая контактор, всегда проверяйте, чтобы рабочее напряжение сети (110 В) точно совпадало с номиналом катушки - даже +-10 % может снизить срок службы
• При монтаже на DIN-рейку убедитесь, что он плотно защёлкнулся - слабое крепление вызывает вибрацию и искрение
• Для длительной работы при максимальном токе (32 А) рекомендуется обеспечивать хорошую вентиляцию вокруг устройства
• Вспомогательные контакты (НО и НЗ) удобны для создания схем с самоблокировкой - подключите НО к входу управления, чтобы контактор оставался включенным после отпускания кнопки
• Проверьте целостность контактов перед первым включением - возможны следы окисления при длительном хранении
