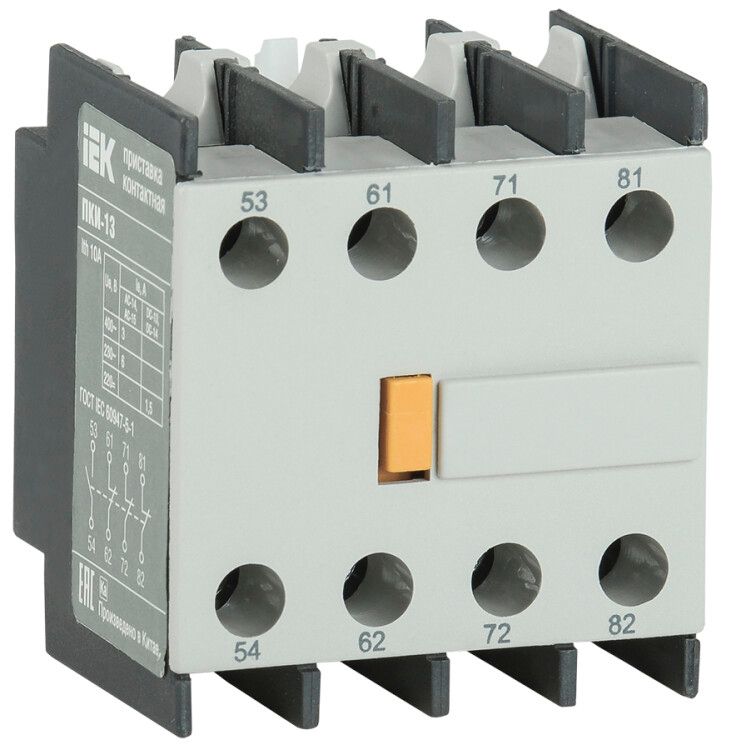

Приставка контактная ПКИ-13 доп. контакты 1НО+3НЗ KARAT IEK KPK10-13

Приставка контактная ПКИ-13 от IEK - это модульное устройство для увеличения числа вспомогательных контактов у контакторов в системах автоматизации. Артикул kpk10-13 позволяет легко расширить функциональность существующих коммутационных аппаратов без замены основного устройства.

Назначение и область применения

Приставка контактная ПКИ-13 используется для добавления дополнительных контактов к контакторам в цепях управления и сигнализации. Она применяется там, где требуется передача сигналов состояния - например, для индикации включения оборудования, блокировок, логики работы автоматических систем. Подходит для установки на контакторы серии КМИ, КМЛ и аналогичные модели с совпадающим креплением.

Технические характеристики

• Тип контактов: 1 нормально разомкнутый (НО) + 3 нормально замкнутых (НЗ)
• Тип напряжения управления: переменный и постоянный ток (AC/DC)
• Номинальное напряжение: до 660 В
• Рабочий ток при AC-15 (переменный ток, управление катушками): 6 А
• Рабочий ток при DC-13 (постоянный ток, управление нагрузками): 1,5 А
• Срок службы: 15 лет при номинальной нагрузке
• Способ монтажа: крепится непосредственно на корпус аппарата

Совместимость и монтаж

Приставка контактная ПКИ-13 монтируется на контакторы, имеющие стандартизированную посадочную площадку под приставки типа ПКИ. Убедитесь, что ваш контактор имеет соответствующие направляющие и фиксирующие защёлки - чаще всего это модели от IEK (например, КМИ-40, КМИ-63). Монтаж выполняется без инструментов: просто совместите шпонки приставки с пазами контактора и наденьте её до щелчка. После установки проверьте механическую связь между основным контактором и приставкой - она должна работать синхронно.

Безопасность и стандарты

Приставка контактная ПКИ-13 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1. Конструкция обеспечивает изоляцию и безопасную работу при максимальном напряжении 660 В. Применение в сетях выше указанного значения запрещено.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Поддерживает как переменный, так и постоянный ток управления
• Высокая долговечность - срок службы 15 лет при штатных условиях
• Простой и быстрый монтаж без сверления или дополнительных креплений
• Стандартная форма совместима с большинством контакторов IEK

Ограничения применения

• Не предназначен для коммутации силовых цепей - работает только в цепях управления и сигнализации
• Максимальный ток по постоянному току ограничен 1,5 А; при больших нагрузках возможна сварка контактов
• Не совместим с контактными аппаратами других серий, не имеющими стандартной посадочной платформы ПКИ
• Не рассчитана на использование во взрывоопасных средах

Примеры использования

• Индикация включения насоса через световой индикатор на панели управления
• Блокировка второго двигателя пока первый находится в работе
• Передача сигнала “состояние включено” в PLC или реле времени
• Автоматическое отключение системы при аварийной остановке

Практические советы

• Перед установкой проверьте соответствие типоразмера приставки ПКИ-13 и вашего контактора - используйте каталог IEK или фото старой приставки
• Не перегружайте контакты: даже при допустимых 6 А переменного тока лучше использовать их только для слаботочных цепей
• При использовании в цепях постоянного тока учтите меньшую предельную мощность - 1,5 А - и избегайте частых включений при близком к максимуму значении тока
• Если нужен больше чем один НО контакт - рассмотрите возможность установки двух приставок, если есть место на корпусе контактора
• Проверяйте состояние контактов каждые 2–3 года при интенсивной эксплуатации - особенно в условиях высокой влажности или пыли
