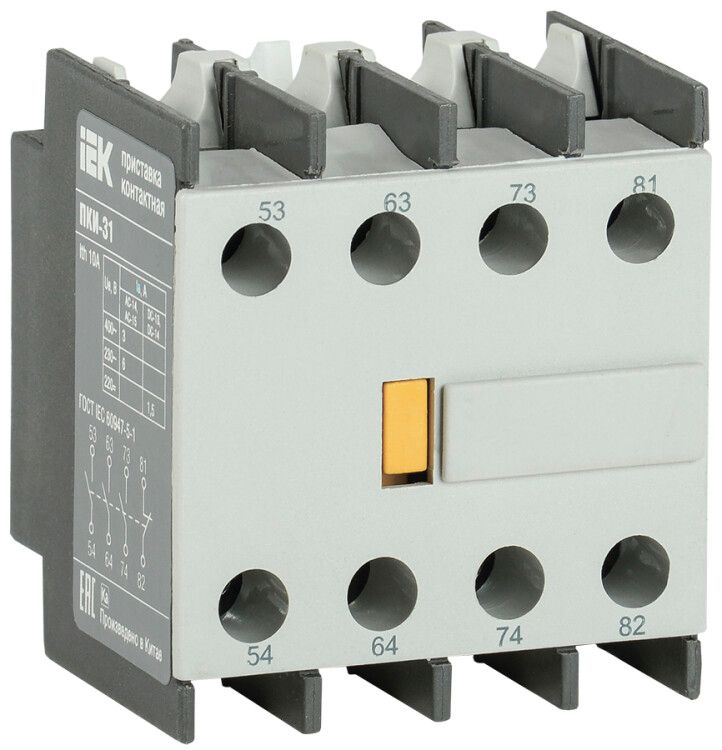

Приставка контактная ПКИ-31 доп. контакты 3НО+1НЗ KARAT IEK KPK10-31

Приставка контактная ПКИ-31 от IEK - модульное устройство для увеличения числа вспомогательных контактов у контакторов в системах автоматизации. Артикул kpk10-31 позволяет легко расширить функционал уже установленного аппарата без замены всего устройства.

Назначение и область применения

Приставка контактная ПКИ-31 используется для добавления дополнительных контактов к основным контакторам. Она применяется там, где требуется передача сигнала о состоянии контактора - например, для индикации включения, блокировки цепей, управления световой сигнализацией или логикой PLC. Подходит для установки на контакторы совместимых серий, чаще всего в панелях управления промышленными машинами, конвейерами, насосами и HVAC-системами.

Технические характеристики

• Тип контактов: 3 нормально открытые (NO) + 1 нормально закрытый (NC)
• Управление: работает от переменного и постоянного тока (AC/DC)
• Максимальное напряжение: 660 В
• Рабочий ток (переменный ток, класс AC-15): до 6 А
• Рабочий ток (постоянный ток, класс DC-13): до 1.5 А
• Срок службы: 15 лет при штатной нагрузке
• Способ монтажа: крепится непосредственно на корпус контактора

Совместимость и монтаж

Приставка ПКИ-31 монтируется на специальные направляющие контакторов серии ПКИ-31. Установка требует выключения питания и физического соединения с базовым контактором - она не является автономным устройством. Для правильной работы необходимо проверить соответствие типоразмера контактора и наличия свободного места на боковой поверхности. Монтаж выполняется без инструментов: приставка защёлкивается и надёжно фиксируется механически.

Безопасность и стандарты

Приставка соответствует требованиям международных стандартов для коммутирующих устройств. Применение в пределах указанных значений тока и напряжения обеспечивает безопасную работу в соответствии с IEC 60947-5-1. Сертификация IEK гарантирует соответствие российским и европейским нормам безопасности.

Преимущества

• Не требует внешнего питания - активируется через основной контактор
• Высокая долговечность: срок службы 15 лет снижает частоту обслуживания
• Гибкая комбинация контактов: три NO и один NC позволяют реализовать сложные логические схемы
• Легко заменяема: можно поменять без демонтажа всей системы
• Поддерживает как переменный, так и постоянный ток - универсальность для различных задач

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные сигналы
• Работает исключительно в паре с подходящими контакторами; несовместим с другими сериями без адаптеров
• Нельзя использовать при токе выше 6 А (AC-15) или 1.5 А (DC-13) - риск сваривания контактов
• Не рассчитана на взрывоопасные среды или высокую степень запылённости вне IP-класса

Примеры использования

• Сигнализация включения двигателя: один из NO-контактов управляет зелёной лампой
• Блокировка другого оборудования: NC-контакт размыкает цепь старта вторичного устройства при работе главного контактора
• Передача состояния в контроллер: два NO-контакта используются для двойного контроля положения
• Автоматическое переключение режимов: сочетание NO и NC создаёт логическую цепь “выкл–вкл”

Практические советы

• Перед установкой убедитесь, что ваш контактор имеет гнездо для ПКИ-31 - не все модели поддерживают эту приставку
• Проверьте номинальный ток нагрузки: даже если система работает на 4 А, лучше выбрать запас по мощности
• При использовании в цепях с индуктивной нагрузкой (например, катушки реле) рекомендуется применять RC-цепочки для защиты контактов
• Артикул kpk10-31 часто заказывают в комплекте с основным контактором - экономит время на сборке
• Не затягивайте болты или элементы крепления - приставка не требует дополнительной фиксации
