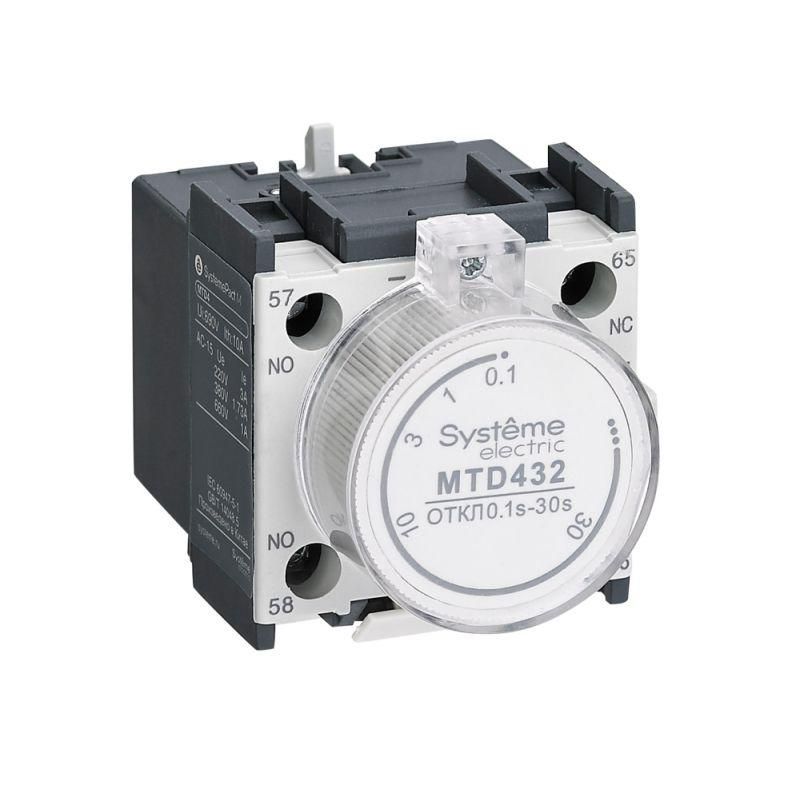

Контакт дополнительный MC1G/E выдел. время откл. 0.1-30с SE MTD432 APC

Дополнительный контакт MC1G/E выдержка времени отключения 0,1…30с от бренда Systeme Electric - это модуль для управления временной задержкой в вспомогательных цепях контакторов серии SystemePact MC1G/E. Артикул mtd432 обеспечивает точную регулировку отсрочки при отключении, что повышает надёжность автоматизированных систем.

Назначение и область применения

Дополнительный контакт MC1G/E выдержка времени отключения 0,1…30с используется для создания задержки при размыкании вспомогательных цепей после отключения основного контактора. Это необходимо, когда требуется, чтобы оборудование продолжало работать несколько секунд после отключения питания - например, для плавной остановки вентиляторов, насосов или транспортеров. Устройство устанавливается непосредственно на контакторы серии SystemePact MC1G/E и расширяет функциональность системы автоматизации без изменения основной схемы.

Технические характеристики

• Тип контакта: дополнительный
• Функция переключения: задержка при отключении (на отпускание)
• Время задержки: от 0,1 до 30 секунд - регулируется встроенными настройками
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Присоединение проводов: винтовые зажимы
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Дополнительный контакт MC1G/E выдержка времени отключения 0,1…30с совместим исключительно с контакторами серии SystemePact MC1G/E. Устанавливается механически на переднюю панель контактора - фиксируется защёлками без инструментов. Подключение кабелей осуществляется через винтовые клеммы: сечение жил - до 2,5 мм2. Для правильной работы важно соблюдать полярность при подключении вспомогательных цепей. Не предназначена для установки на другие модели контакторов, даже из семейства SystemePact.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-5-1 для коммутирующих устройств вспомогательных цепей. Продукция сертифицирована для использования в промышленных условиях с уровнем загрязнения 2 и перенапряжением категории III. Работает в температурном диапазоне от -25C до +60C.

Преимущества

• Точная настройка задержки от 0,1 до 30 секунд - подходит для большинства задач автоматизации
• Механическая совместимость с базовым контактором - не требует доработки шасси
• Два типа контактов (НО и НЗ) позволяют реализовать гибкие логические сценарии
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрации
• Долгий гарантийный срок - 2 года - подтверждает качество сборки

Ограничения применения

• Не работает с другими сериями контакторов - только SystemePact MC1G/E
• Не предназначен для частого включения/выключения более 1000 раз в час - высокая нагрузка снижает срок службы
• Не рассчитан на работу во взрывоопасных средах - отсутствует взрывозащита
• Не имеет защиты от перенапряжений в цепи управления - рекомендуется использовать внешние TVS-диоды при работе с катушками больших мощностей

Примеры использования

• Остановка вентиляционной системы с задержкой - после отключения двигателя вентилятор продолжает работать 5–10 сек, чтобы удалить остаточное тепло
• Плавное отключение конвейера - предотвращает проскальзывание и перегрузку привода
• Интервал между запуском и остановкой насоса - задержка 15 секунд даёт время на сброс давления
• Логика безопасности: после аварийного отключения система остаётся активной ещё 2–3 сек, чтобы завершить запись данных

Практические советы

• Перед установкой проверьте, что контактор SystemePact MC1G/E имеет свободное место под модуль - некоторые версии уже оснащены встроенным контактом
• Настройте время задержки с помощью регулятора на корпусе - используйте тонкую отвертку, не переусердствуйте
• Подключите вспомогательные цепи с учётом допустимой мощности контактов - максимум 10 А при 250 В переменного тока
• При использовании в условиях повышенной вибрации дополнительно затяните винты зажимов и проверьте соединения каждые 6 месяцев
• Артикул mtd432 можно заказывать в комплекте с основным контактором - так проще гарантировать совместимость и снизить время монтажа
