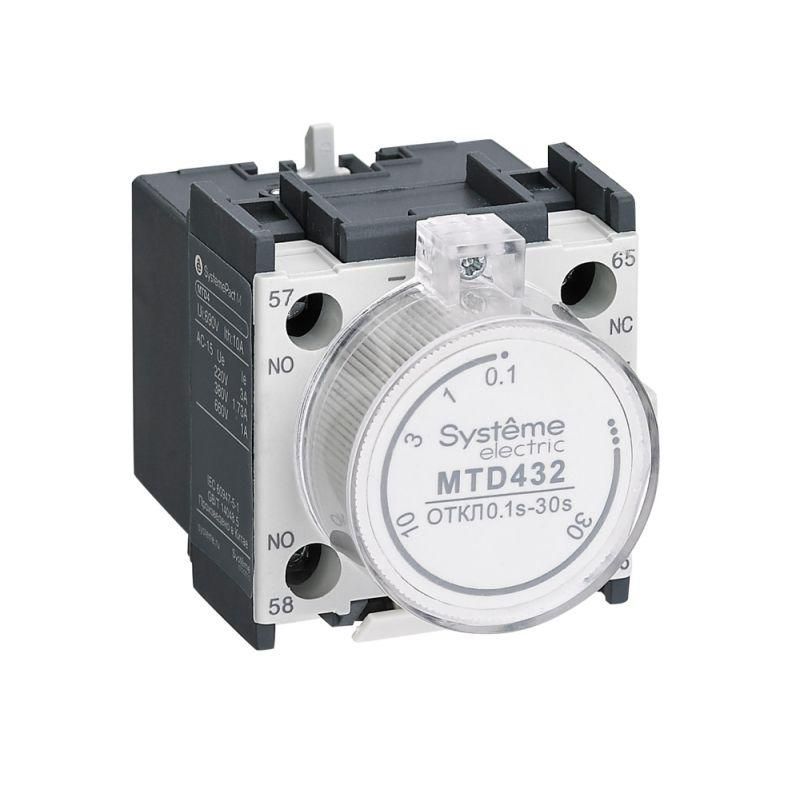

Блок контактный дополнительный MC1G/E выд. вр. вкл. 01-30с SE MTD422 APC

Блок контактный дополнительный MC1G/E выдержка времени включения 0,1–30 секунд от Systeme Electric — устройство для создания временной задержки в управляющих цепях контакторов серии SystemePact MC1G/E. Применяется в системах автоматизации, где требуется точная регулировка момента включения или отключения вспомогательных нагрузок.

Назначение и область применения

Блок контактный дополнительный MC1G/E выдержка времени включения 0,1–30 секунд используется для добавления функции временной задержки при включении в цепи управления контакторов. Он обеспечивает задержку замыкания нормально открытых (НО) и нормально закрытых (НЗ) контактов после подачи напряжения на катушку контактора. Подходит для задач, требующих последовательного запуска оборудования: например, вентиляция перед включением двигателя, плавное включение освещения, выдержка перед активацией защиты.

Технические характеристики

• Тип изделия: Блок контактный дополнительный с выдержкой времени на срабатывание
• Номинальный ток (AC-15): 8 А — допустимый ток для коммутации управляющих цепей переменного тока
• Выдержка времени: 0,1–30 секунд — регулируемая задержка до замыкания/размыкания контактов
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: Винтовые зажимы — надёжное соединение проводов без пайки
• Монтаж: Сверху, фронтальная установка — монтируется прямо на лицевую поверхность контактора

Совместимость и монтаж

Блок контактный дополнительный MC1G/E выдержка времени включения 0,1–30 секунд совместим исключительно с контакторами серии SystemePact MC1G/E. Устанавливается фронтальным способом сверху корпуса контактора — не требует демонтажа основного устройства. Для подключения используются винтовые зажимы: зачищенные провода до 2,5 мм² плотно затягиваются отверткой. Перед установкой проверьте соответствие модели контактора — блок не работает с другими сериями, даже от SE.

Преимущества

• Устраняет необходимость в внешних реле времени — экономит место в щите
• Интегрированная конструкция снижает количество соединений и повышает отказоустойчивость
• Регулировка времени без инструментов — доступна через поворотную шкалу на лицевой панели
• Стандартная форма и крепление — легко заменить при ремонте без изменения схемы

Ограничения применения

• Не предназначена для работы с постоянным током — только переменный ток AC-15
• Не подходит для высокочастотной коммутации — максимальная частота включения не указана, рекомендуется ≤ 10 циклов/час
• Не работает автономно — требует питания от катушки контактора Series MC1G/E
• Не имеет IP-защиты — применяется только внутри закрытых электрошкафов

Примеры использования

• На конвейере: задержка 5 секунд перед включением следующего участка после завершения предыдущего
• В системе вентиляции: включение вытяжки через 10 секунд после старта насоса
• В осветительных цепях: плавное включение светильников с выдержкой 2 секунды для продления жизни ламп
• В защитных контурах: задержка срабатывания сигнализации на 3 секунды, чтобы избежать ложных срабатываний при пусковых токах

Практические советы

• Перед установкой убедитесь, что контактор MC1G/E находится в обесточенном состоянии — риск поражения током!
• При подборе времени задержки учтите механическую инерцию нагрузки — слишком маленькая задержка может вызвать перегрузку
• Не используйте блок в условиях повышенной вибрации без дополнительной фиксации — хотя он жёстко крепится, длительная тряска может ослабить винты
• Артикул mtd422 — единственный номер для заказа этого модуля. Не путайте с аналогичными блоками без выдержки времени
• Проверяйте положение регулятора времени перед первым включением — заводская установка может отличаться от вашей схемы
