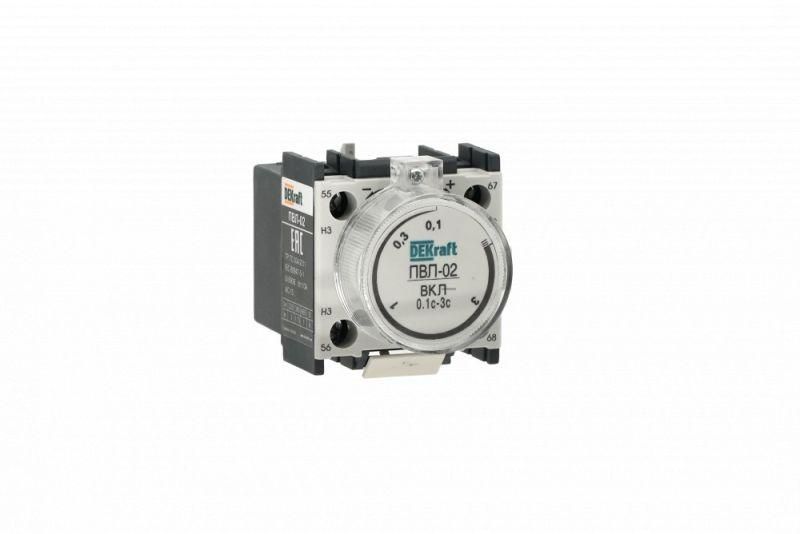

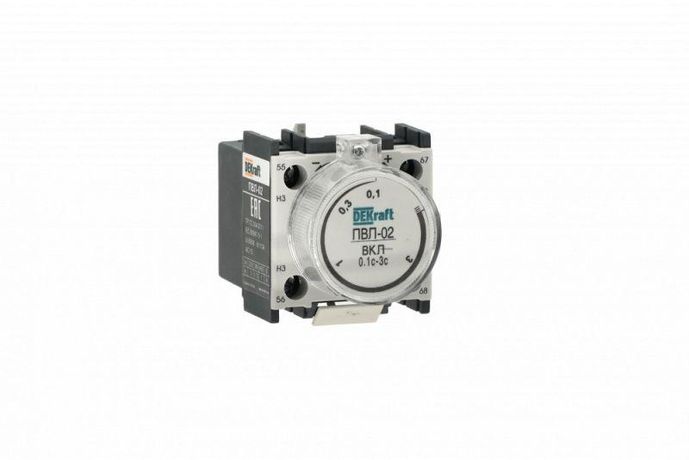

Приставка выдержки времени с задержкой при включении 0,1-3с 1НО+1НЗ ПВЛ-02 | 22182DEK DEKraft APC

Приставка выдержки времени ПВЛ-02 от DEKraft - компактное устройство для создания задержки при включении в цепях управления, устанавливается прямо на контакторы КМ-102. Надёжная, простая в монтаже и рассчитана на работу в промышленной автоматизации.

Назначение и область применения

Приставка ПВЛ-02 создаёт задержку включения на время от 0,1 до 3 секунд. Она используется там, где требуется временная пауза перед включением нагрузки - например, при запуске двигателей по схеме «звезда–треугольник», управлении конвейерами, насосами или другими оборудованием, требующим последовательного включения элементов.

Технические характеристики

• Диапазон регулировки времени: 0,1–3 секунды - точная настройка с шагом менее 0,1 с;
• Функция: задержка при включении - контакты активируются спустя установленное время после подачи питания;
• Количество контактов: два - один нормально открытый (НО), один нормально закрытый (НЗ);
• Номинальный ток контактов: 10 А;
• Номинальное напряжение: до 690 В переменного тока;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Гарантийный срок: 3 года.

Совместимость и монтаж

Приставка ПВЛ-02 предназначена исключительно для установки на контакторы серии КМ-102 от DEKraft. Монтаж осуществляется методом защёлки - устройство просто фиксируется на специальные направляющие на корпусе контактора. Подключение проводов выполняется к клеммам на лицевой стороне приставки. Установка возможна только на совместимые модели - другие контакторы не поддерживаются.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Применяется в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-5-1. Работает в условиях, исключающих воздействие влаги, пыли и агрессивных сред - из-за степени защиты IP20 не допускается использование в сырых, пыльных или наружных помещениях.

Преимущества

• Простая механическая конструкция - высокая надёжность и долгий срок службы;
• Не требует внешнего питания - работает от сигнала управления контактора;
• Интеграция с контактными системами снижает количество внешних модулей и упрощает схему;
• Чётко выраженные контакты НО и НЗ позволяют реализовать сложные алгоритмы управления без дополнительных реле.

Ограничения применения

• Подходит только для контакторов КМ-102 - несовместима с другими сериями;
• IP20 не позволяет использовать в условиях повышенной влажности, пыли или на улице;
• Работает только с постоянным сигналом управления - не подходит для импульсных или частотно-регулируемых входов;
• Нельзя применять в цепях с током выше 10 А - риск оплавления контактов.

Примеры использования

• Запуск трёхфазного двигателя по схеме «звезда–треугольник» - задержка в 1,5 с для безопасного переключения;
• Выдержка перед включением вентилятора после старта насоса в гидравлической системе;
• Пауза между циклами работы автоматической линии - например, 0,5 с между срабатыванием двух клапанов;
• Защита от ложных срабатываний при кратковременных скачках напряжения.

Практические советы

• Перед установкой проверьте соответствие типа контактора - только КМ-102 от DEKraft;
• При настройке времени используйте отвертку с изолированной ручкой - работа ведётся под напряжением;
• Не забывайте про посадочную площадку: приставка занимает место на контакторе - убедитесь, что рядом нет других модулей;
• Для длительной эксплуатации рекомендуется контролировать температурный режим - не более +40 C окружающей среды;
• При необходимости замены - отсоедините питание, снимите приставку ПВЛ-02 и установите новую аналогичную модель - артикул 22182dek.
