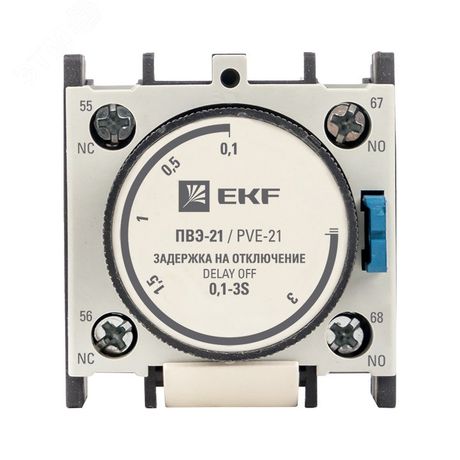

Приставка выдержки времени отключения ПВЭ-21 0,1-3 секунды NO+NC от бренда EKF в серии PROxima - это компактное устройство для создания задержки при включении в цепях управления с напряжением 220 В переменного тока. Подходит для установки на контакторы КМЭ и КТЭ, обеспечивает точную выдержку времени от 0,1 до 3 секунд с одним нормально замкнутым и одним нормально разомкнутым контактами.

Назначение и область применения

Приставка ПВЭ-21 предназначена для добавления функции задержки при включении к контакторам. Она не управляет нагрузкой напрямую, а лишь изменяет момент срабатывания своих контактов после получения сигнала от основного устройства. Это необходимо в системах, где требуется последовательное включение оборудования, плавный запуск двигателей, выдержка перед включением нагрева или предотвращение ложных срабатываний из-за кратковременных скачков напряжения.

Используется совместно с контакторами серий КМЭ и КТЭ, устанавливается на их крепление. Часто применяется в автоматике станков, конвейеров, систем вентиляции и других промышленных объектах с жесткими требованиями к временной координации операций.

Технические характеристики

• Тип функции: задержка при включении (время начинает отсчитываться после подачи питания на катушку контактора)
• Рабочее напряжение: 220 В переменного тока (AC)
• Частота сети: 50 Гц
• Диапазон выдержки времени: 0,1–3 секунды (регулируется вручную)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Общее количество переключающих контактов: 2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Способ монтажа: на монтажную плату (фиксация через штыревые выводы в печатной плате)
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 (устройства коммутационные для низковольтных систем)

Совместимость и монтаж

Приставка ПВЭ-21 физически совместима только с контакторами серий КМЭ и КТЭ, имеющими соответствующий крепёжный интерфейс. Монтаж осуществляется путём вставки штырей в отверстия печатной платы, расположенные на корпусе контактора. После установки приставка механически защёлкивается и надёжно фиксируется.

Не требует внешнего питания - работает от напряжения катушки контактора. Для настройки времени используется поворотный регулятор на лицевой стороне. Перед установкой проверьте соответствие типоразмера крепления и наличие свободного места на плате контактора.

Безопасность и стандарты

Приставка ПВЭ-21 соответствует ГОСТ Р 50030.4.1-2002, что гарантирует её безопасность и надёжность в промышленных условиях. Степень защиты IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не защищает от попадания пыли и воды. Устройство не предназначено для установки в сырых, пыльных или агрессивных средах без дополнительной защиты в виде корпуса или щита.

Преимущества

• Высокая точность выдержки времени в широком диапазоне (0,1–3 с) - идеальна для задач, где важна миллисекундная согласованность
• Наличие двух типов контактов (НО + НЗ) позволяет реализовать гибкие логические схемы без дополнительных реле
• Простая установка и настройка - не требует программирования или внешних источников питания
• Долгий срок службы и длительная гарантия (7 лет) снижают затраты на обслуживание

Ограничения применения

• Не работает с постоянным током - только с переменным 220 В/50 Гц
• IP20 не допускает использование вне закрытых щитов или контролируемых помещений
• Не подходит для работы при температурах ниже −40 C или выше +40 C
• Только совместим с конкретными моделями контакторов КМЭ и КТЭ; не универсальная
• Нельзя использовать для управления силовой нагрузкой - только для сигналов управления

Примеры использования

• Задержка включения вентилятора после запуска двигателя на станке - чтобы избежать перегрузки сети
• Плавный запуск системы подачи материала на конвейере - предотвращает проскальзывание
• Подтверждение срабатывания контактора перед включением следующего этапа в цепи управления
• Функция “отсрочки старта” в системах освещения - чтобы избежать одновременного включения всех светильников

Практические советы

• При выборе приставки убедитесь, что ваш контактор имеет подходящий крепёж - не все модели КМЭ/КТЭ поддерживают ПВЭ-21
• Настройте время выдержки на минимальное значение, затем увеличивайте постепенно - так проще найти оптимальный режим
• Не используйте приставку в местах с высокой вибрацией - возможен сдвиг регулятора и потеря установленного значения
• Проверяйте целостность контактов мультиметром перед первым запуском - особенно если устройство хранилось долго
• При необходимости замены - отключите питание, снимите приставку и установите новую точно в том же положении
