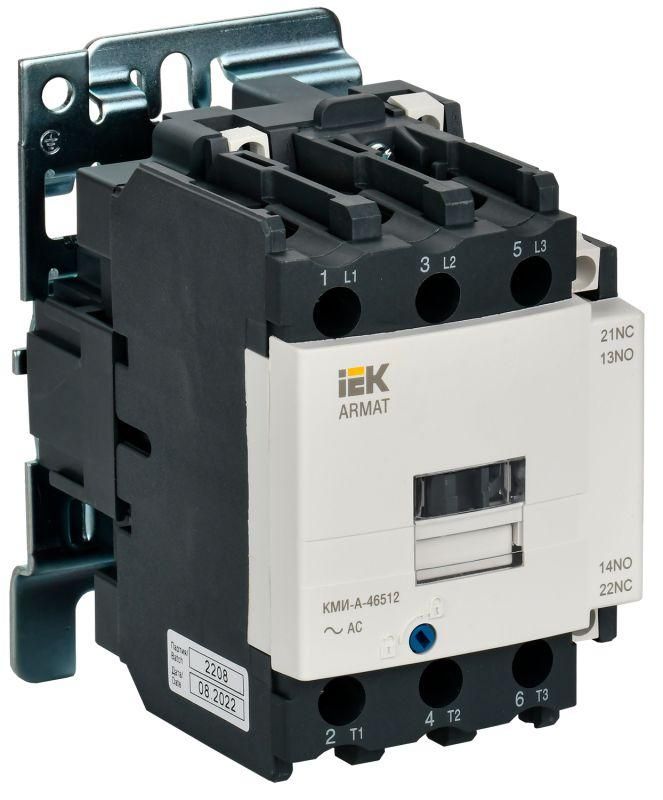

Контактор КМИ-А-46512 LC1D 65А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-065-400-11

Контактор КМИ-А-46512 LC1D 65А от IEK предназначен для дистанционного включения и отключения трёхфазных электродвигателей и других индуктивных нагрузок. Модель выполнена в компактном корпусе, монтируется на DIN-рейку и совместима с системами автоматизации. Артикул ar-acc-41-065-400-11 соответствует сериям КМИ-А и ARMAT.

Назначение и область применения

Контактор КМИ-А-46512 LC1D 65А используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для частых включений и отключений - например, в системах с пуском «звезда-треугольник». Также применяется для контроля освещения, тепловых установок, вентиляторов, насосов, кран-балок и устройств АВР. Коммутирует нагрузки до 30 кВт при напряжении 400 В переменного тока.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 65 А
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная коммутируемая мощность: 30 кВт (при AC-3)
• Исполнение: нереверсивное - управление одним направлением вращения
• Способ подключения силовой цепи: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-46512 LC1D 65А устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - требуют затяжки моментом, указанным в руководстве. Управляющая катушка рассчитана на 400 В AC, поэтому для работы с другими напряжениями требуется замена катушки. Контакты управления (1НО+1НЗ) позволяют подключить кнопочные посты, термореле или другие устройства сигнализации и защиты.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, надёжности и испытаний на износостойкость. Серия КМИ-А прошла сертификацию в рамках системы ЕАС и допущена к применению в промышленных объектах РФ.

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы до 15 лет
• Универсальный монтаж на DIN-рейку - удобство сборки шкафов управления
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Совместимость с контактными элементами других производителей (например, TeSys D, ABB) - можно использовать в модульных решениях
• Стабильная работа при колебаниях напряжения +-10%

Ограничения применения

• Не предназначен для постоянной коммутации токов выше 65 А - перегрузка вызывает сваривание контактов
• Не работает с постоянным током (DC) - катушка рассчитана исключительно на 400 В AC
• Не имеет встроенной тепловой защиты - необходимо внешнее реле перегрузки (например, LR2-D)
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита (Ex-исполнение)
• Подключение медных проводов сечением более 25 мм2 требует проверки плотности зажима

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Пуск вентилятора в HVAC-системе через таймер или PLC
• Автоматический ввод резерва (АВР): переключение с основного на резервный источник
• Кран-балка: управление движением по горизонтали и вертикали через кнопочную станцию
• Обогревательная печь: включение/выключение по температурному регулятору

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактная поверхность чистая - плохой контакт вызывает перегрев
• Для долгой жизни контактора КМИ-А-46512 LC1D 65А используйте внешние предохранители (класс gG) и тепловое реле
• Проверьте напряжение на катушке перед первым запуском - неверное питание выводит изделие из строя
• Если нужна реверсивная схема - выбирайте два контактора, а не этот модель
• При работе в условиях высокой влажности или пыли - устанавливайте в защищённый шкаф IP54+
• Артикул ar-acc-41-065-400-11 - точный идентификатор для заказа запасных частей и катушек
