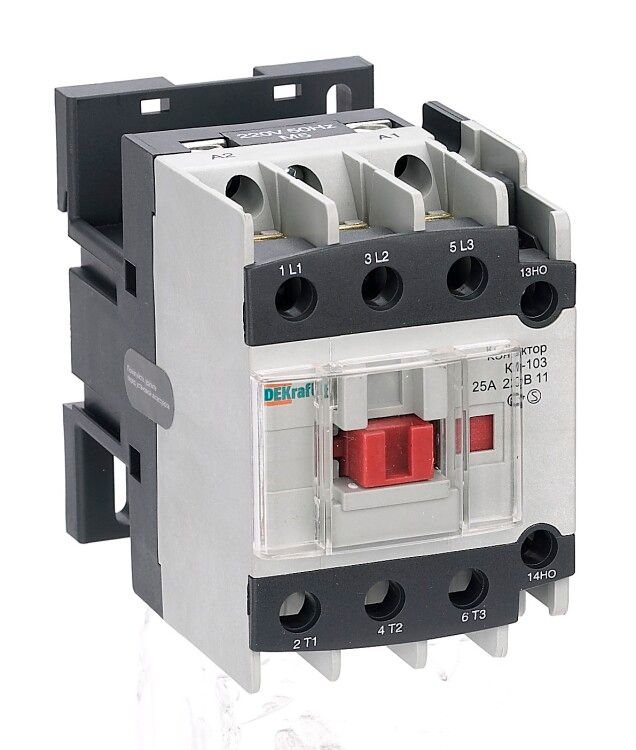

Контактор КМ-103 25А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22118DEK APC

Контактор КМ-103 25А от DEKraft - устройство для автоматического включения и отключения электродвигателей и других нагрузок в сетях переменного тока. Монтируется на DIN-рейку, имеет три силовых полюса и два вспомогательных контакта (1 НО + 1 НЗ), что делает его удобным для управления в системах автоматизации. Артикул 22118dek соответствует модели с катушкой на 220 В AC.

Назначение и область применения

Контактор КМ-103 предназначен для частого включения и отключения электрических нагрузок, особенно асинхронных двигателей. Подходит для работы в промышленных системах: насосы, вентиляторы, компрессоры, конвейеры, станки. Коммутирует токи по классу AC-3 - то есть для пуска и останова двигателей с короткозамкнутым ротором. Может использоваться также для управления освещением, нагревателями и другим оборудованием с активной или индуктивной нагрузкой до 25 А.

Технические характеристики

• Номинальный ток: 25 А (при AC-3 - для двигателей)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Число полюсов: 3 (трёхфазная коммутация)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 12,5 кВт
• Максимальное сечение кабеля: 25 мм2 (для силовых выводов)
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, с возможностью повышенной влажности
• Монтаж: на шину DIN 35 мм или монтажная плата
• Нормативное соответствие: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Силовые клеммы рассчитаны на провода сечением до 25 мм2 - можно использовать одножильные и многожильные кабели. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Обязательно проверьте соответствие напряжения катушки (220 В AC) вашей сети управления - использование с другим напряжением повредит устройство.

Безопасность и стандарты

Контактор КМ-103 соответствует требованиям ГОСТ 50030.5.1, который регламентирует безопасность аппаратов управления для электроустановок. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в условиях высокой запылённости, сырости или на улице. Производитель DEKraft рекомендует использовать защитные крышки (доступны отдельно) для снижения риска загрязнения и поражения током.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч операций включения/выключения
• Удобный монтаж на DIN-рейку - экономит время при сборке щитов
• Чёткое разделение силовых и вспомогательных контактов - позволяет легко реализовать схемы управления
• Поддержка токов до 25 А и мощности до 12,5 кВт - покрывает большинство задач промышленной автоматизации
• Совместимость с типовыми элементами автоматики - кнопочные посты, термореле, таймеры

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью, маслом - IP20 недостаточен для таких условий
• Не реверсивный - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Катушка управления только 220 В AC - не подходит для систем с постоянным током или другими напряжениями (например, 24 В DC)
• Не имеет встроенной тепловой защиты - требует внешней защиты двигателя (термореле, автоматический выключатель)
• Не следует применять для коммутации сверхтоков выше 25 А - риск сваривания контактов

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение вентилятора охлаждения на станке ЧПУ
• Автоматическое включение конвейера по сигналу от PLC
• Коммутация группы светильников через реле времени
• Система аварийного отключения оборудования при срабатывании датчика давления

Практические советы

• При подключении силовых кабелей затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые клеммы
• Для долгой службы используйте защитные крышки - они снижают риск окисления контактов и случайного прикосновения
• Проверяйте напряжение на катушке перед первым включением - даже кратковременная перегрузка может вывести её из строя
• Если используется в составе сложной системы автоматики - учтите, что один НО и один НЗ позволяют реализовать базовые блокировки, но для более сложных схем потребуется расширение контактов
• Артикул 22118dek - это именно модель с 3 НО контактами (не путать с другими версиями КМ-103, где количество контактов отличается)
