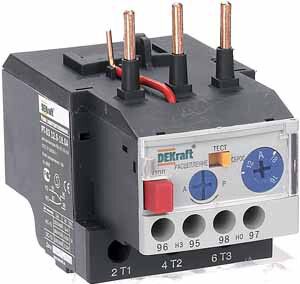

Реле электротепловое для контакторов РТ-03 25-32А 12.0-18.0А - 23120DEK APC

Реле электротепловое РТ-03 для контакторов 25–32 А 12,0–18,0 А от бренда DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подключается напрямую к контактным аппаратам и работает в сетях до 690 В. Артикул 23120dek обеспечивает совместимость с контактными группами КМ-103 и аналогичными моделями других производителей.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрия);
• затяжного пуска двигателя;
• заклинивания ротора.

Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Устанавливается рядом с контакторами КМ-103 и другими моделями с током 25–32 А.

Технические характеристики

• Номинальный ток: 32 А - максимальная допустимая нагрузка через сам контактный механизм.
• Диапазон регулировки тока срабатывания: 12,0–18,0 А - можно установить порог отключения в этом интервале под нужды конкретного двигателя.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - используются для сигнализации и отключения цепи управления.
• Напряжение: до 690 В - работает в высоковольтных сетях промышленного типа.
• Класс расцепления: Class 10 - время срабатывания при двойном токе составляет 10 секунд +- 20%, что соответствует требованиям ГОСТ.
• Подключение: винтовое - надёжное крепление проводов сечением до 6 мм2.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри щита.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и повышенной влажности в помещениях с контролируемым микроклиматом.
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка в шкафах.

Совместимость и монтаж

Реле электротепловое РТ-03 специально спроектировано для установки на контакторы КМ-103. Также совместимо с контактными аппаратами других производителей, имеющими аналогичную посадочную площадку и шаг крепления. Для правильной работы необходимо соблюдать следующее:

• не использовать с контактными аппаратами, рассчитанными на ток ниже 25 А или выше 32 А;
• при монтаже проверять плотность зажима винтов - слабый контакт вызывает нагрев и ложное срабатывание;
• проводники должны иметь сечение не более 6 мм2 - большие жилы не войдут в клеммы;
• при обособленном монтаже обеспечивать минимальный зазор вокруг устройства для теплоотвода.

Безопасность и стандарты

Реле электротепловое РТ-03 соответствует требованиям:

• ГОСТ Р 50030.4.1-2002 - оборудование для управления и коммутация в низковольтных системах;
• ГОСТ Р 50030.5.1-2005 - требования к тепловым реле и защитным устройствам.

Произведён в соответствии с международными принципами безопасности для промышленного электрооборудования.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания в зависимости от условий эксплуатации.
• Высокая точность срабатывания благодаря классу 10 - снижает риск ложных отключений и сохраняет работоспособность двигателя при кратковременных перегрузках.
• Широкий диапазон уставок (12–18 А) - позволяет адаптировать реле под большинство двигателей мощностью 1,5–5,5 кВт.
• Простая механическая конструкция - долговечность и отказоустойчивость даже в условиях вибраций и скачков напряжения.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - только трёхфазные системы.
• Не защищает от коротких замыканий - обязательно требуется установка предохранителей или автоматических выключателей.
• IP20 не допускает использование вне герметичных шкафов - запрещена установка в сырых, пыльных или открытых местах.
• Не рекомендовано применение при частых пусках (более 6 раз/час) - возможен перегрев элементов и преждевременный выход из строя.

Примеры использования

• Защита двигателя воздушного компрессора 4 кВт с рабочим током 15 А - уставка реле установлена на 16 А.
• Автоматизация конвейера с асинхронным двигателем 3 кВт - реле РТ-03 установлено рядом с контактором КМ-103 в распределительном шкафу.
• Система водоснабжения с насосом 2,2 кВт - используется режим автоматического повторного включения после остывания.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя мультиметром - уставка должна быть на 5–10 % выше этого значения.
• При использовании в холодных помещениях (ближе к минусовой границе УХЛ4) давайте реле прогреться перед первым включением.
• Не используйте реле с контактами, которые уже были сработаны многократно - внутренние механизмы теряют точность.
• При замене старого реле - сверьте тип и диапазон уставок нового (например, РТ-03 12–18 А вместо 10–16 А).
• Обязательно помечайте положение регулятора уставки - удобнее всего сделать метку маркером на корпусе.
