Реле тепловое для контакторов 120А-185А 105А-135А РТ-02 | 23505DEK DEKraft APC

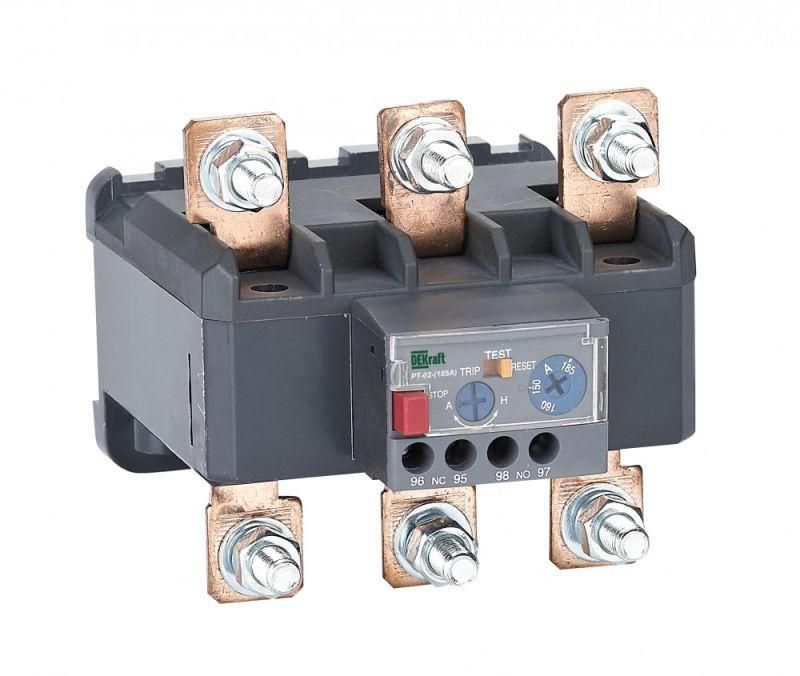

Реле тепловое для контакторов 105А-135А, 120А-185А РТ-02 от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Работает совместно с контактными аппаратами, включая модели КМ-102, и обеспечивает надежную термическую защиту при токе до 135 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току;
• асимметрии напряжения между фазами;
• заклинивания ротора;
• продолжительного пуска двигателя.

Устройство предназначено для работы в паре с контакторами, особенно серий КМ-102, но также совместимо с аналогичными моделями других производителей. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и станочным оборудованием.

Технические характеристики

• Номинальный ток: 135 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулировки: 105–135 А - можно установить порог срабатывания в этом интервале под конкретную нагрузку.
• Класс расцепления: Class 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Контакты: 1 normally open (НО) + 1 normally closed (НЗ) - используются для сигнализации или отключения цепи управления.
• Подключение главной цепи: винтовое - надежное, позволяет использовать провода сечением до 16 мм2.
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - гибкая установка в щите.
• Гарантия: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Реле тепловое РТ-02 рассчитано на установку на контакторы КМ-102, но благодаря стандартизированному креплению подходит и к другим моделям с аналогичным базовым корпусом. Монтаж возможен двумя способами:

• непосредственно на контактор - минимизирует количество соединений и ускоряет сборку;
• отдельно на DIN-рейку - удобно при ограниченном пространстве или необходимости замены без демонтажа контактора.

При монтаже важно соблюдать температурный режим: не располагать рядом с источниками нагрева, чтобы избежать ложных срабатываний. Подключение силовых проводов - только через винтовые зажимы, без использования наконечников, если они не указаны в документации.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1, что гарантирует соответствие европейским и российским нормам безопасности. Устройство имеет степень защиты IP20 - допускает работу внутри электрошкафов, но не предназначено для открытой установки на улице или во влажных средах без дополнительной защиты.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать оптимальный вариант восстановления после срабатывания в зависимости от типа оборудования.
• Высокая точность срабатывания в заданном диапазоне токов - снижает риск отказов и ложных срабатываний.
• Стандартная конструкция - легко заменяется на аналоги других брендов без переделки шкафа.
• Индикация срабатывания - визуальный индикатор на корпусе показывает причину отключения.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - работает только в трёхфазных сетях.
• Не реагирует на короткие замыкания - требует обязательной установки предохранителей или автоматических выключателей.
• Не рекомендуется применять в условиях постоянных вибраций выше 0,5g - требуется жесткий монтаж.
• Рабочая температура окружающей среды: –25C…+60C - вне этого диапазона возможны погрешности в работе.

Примеры использования

• Защита асинхронного двигателя 11 кВт на конвейере с частыми пусками - уставка 120 А.
• Компрессор холодильной установки - ручной режим возврата для контроля персоналом после аварии.
• Насосная станция - автоматический режим возврата для бесперебойной работы в режиме “один в резерве”.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону уставок (105–135 А); если нагрузка ближе к 185 А - выбирайте другое реле.
• Настройку тока выполняйте при отключенном питании - используйте отвертку с изолированным наконечником.
• При использовании в условиях высоких температур (например, в цехах с печами) увеличьте запас по току - реле может сработать раньше из-за внешнего нагрева.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать ложное срабатывание.
• При замене старого реле - сверьте номер артикула 23505dek и тип крепления, чтобы избежать проблем с совместимостью.
