ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F185 105-135A КЛАСС 10 | MRG185135 SE APC

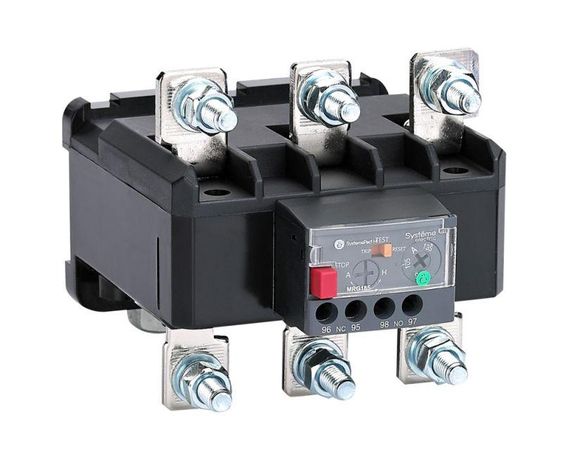

Тепловое реле перегрузки MRG F185 105-135A класс 10 SE - устройство для защиты электродвигателей от перегрева из-за перегрузки, обрыва фазы или долгого пуска. Разработано для установки прямо под контакторами серии MC1G, обеспечивает надежную работу в промышленных системах с током до 135 А.

Назначение и область применения

Тепловое реле MRG F185 105-135A класс 10 SE защищает трехфазные электродвигатели от повреждений, вызванных:

• продолжительной перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• увеличенным временем запуска двигателя.

Используется в паре с контактными аппаратами серии MC1G. Применяется на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 135 А - максимальная величина тока, которую способно выдерживать реле без срабатывания при нормальной температуре.
• Диапазон регулирования: 105–135 А - можно настроить чувствительность срабатывания в этом интервале под конкретный двигатель.
• Класс точности: 10 - время срабатывания при 7,2-кратном превышении установленного тока находится в пределах 2–10 секунд; соответствует требованиям IEC 60947-4-1.
• Количество силовых полюсов: 3 - контролирует все три фазы одновременно.
• Переключающие контакты: один пара НЗ/НО - используется для сигнализации или отключения управления двигателем.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этой величины.
• Подключение силовой цепи: винтовые зажимы - обеспечивают прочное и надежное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактер, не требует дополнительных кронштейнов или платформ.
• Гарантийный срок: 24 месяца - подтверждает высокую надежность сборки и материалов.

Совместимость и монтаж

Тепловое реле MRG F185 105-135A класс 10 SE проектировалось исключительно для установки на контакторы серии MC1G. Его корпус имеет стандартизованные направляющие и крепления, позволяющие легко зафиксировать его одним движением. Подключение силовых проводов выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева в месте контакта. Для правильной работы необходимо соблюдать рекомендованную последовательность: сначала подсоедините питание, затем проверьте механическую посадку, после чего произведите тестовое включение.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1, который определяет требования к тепловым реле для управления электрооборудованием. Класс 10 гарантирует воспроизводимое время срабатывания даже при колебаниях окружающей температуры. Конструкция выполнена из термостойких материалов, что снижает риск возгорания при аварийных режимах.

Преимущества

• Автоматическая компенсация температуры окружающей среды - работает точно вне зависимости от условий монтажа.
• Стандартная форма и габариты - позволяет заменить аналогичные модели без переделки шины или креплений.
• Чёткая индикация срабатывания - рычаг сброса выступает при срабатывании, сразу указывает причину отключения.
• Высокая механическая прочность - рассчитано на многократные циклы срабатывания без потери характеристик.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется трёхфазное питание.
• Не следует использовать в условиях постоянных ударных нагрузок или вибраций выше уровня промышленного оборудования - возможны ложные срабатывания.
• Не является средством защиты от короткого замыкания - обязательно использование автоматических выключателей или предохранителей в цепи питания.
• Не рекомендуется для установки в местах с температурой ниже −25 C или выше +60 C - выход за эти границы влияет на точность срабатывания.

Примеры использования

• Электронасосы на водоочистных станциях - предотвращают перегрев при забивании всасывающего фильтра.
• Ленточные конвейеры на пищевых производствах - защищают моторы при заклинивании продукта.
• Воздушные компрессоры - снижают риск отказа при длительном пуске в холодное время года.
• Циркулярные пилы и деревообрабатывающие станки - обеспечивают безопасность при внезапной нагрузке на вал.

Практические советы

• Настройте ток срабатывания ближе к номинальному значению двигателя - лучше взять середину диапазона (например, 120 А), если мощность двигателя около 11–15 кВт.
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в условиях повышенной вибрации.
• После каждого срабатывания дождитесь остывания элементов - немедленный повторный пуск может привести к преждевременному износу.
• Не используйте реле MRG F185 105-135A класс 10 SE вместо магнитного пускателя - он лишь сигналит об опасности, но не коммутирует основную цепь самостоятельно.
• При замене старого реле сверьте модель - система SystemePact MRG совместима только с контактными аппаратами MC1G, другие серии не подходят.
