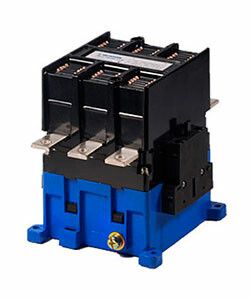

Пускатель электромагнитный ПМА-5100 УХЛ4 В 100А 220В 2НО+2НЗ IP00 нереверсивный без реле Электротехник ET010908

Пускатель электромагнитный ПМА-5100 УХЛ4 В, 220В, 2 з+2р, 100А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного включения и выключения силовых цепей с током до 100 А. Этот контактный аппарат используется в составе электрощитов и управляющих систем на объектах промышленной и коммунальной инфраструктуры.

Назначение и область применения

Пускатель электромагнитный ПМА-5100 УХЛ4 В применяется для удалённого управления электродвигателями и другими нагрузками переменного тока. Он обеспечивает безопасное включение и отключение цепей под нагрузкой, исключая необходимость ручного воздействия на оборудование. Подходит для контроля двигателей насосов, вентиляторов, компрессоров, конвейеров, эскалаторов, лифтов, нагревательных приборов и систем автономного ввода резерва (АВР). Также часто встречается в сборках промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типов НКУ.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (50/60 Гц)
• Номинальный ток главных контактов: 100 А
• Количество нормально открытых контактов: 2
• Количество нормально замкнутых контактов: 2
• Тип управления: нереверсивный (не допускает изменение направления вращения двигателя)
• Защита: без встроенного теплового реле
• Степень защиты: IP00 (нет защиты от внешних предметов и воды - требует установки внутри корпуса)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости)

Совместимость и монтаж

Пускатель электромагнитный ПМА-5100 УХЛ4 В монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки рассчитаны на провода сечением до 25 мм2. Для подключения управляющей цепи используются выводы A1/A2 на катушке. Поскольку устройство имеет степень защиты IP00, его нельзя устанавливать открыто - обязательно помещать внутрь электрошкафа или другого защищенного корпуса. Отдельно можно подключить тепловое реле (например, серии ТР) для защиты от перегрузки, если требуется функциональный пускатель с термической защитой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12445-80 для электромагнитных контакторов. Применение в соответствии с указанными стандартами гарантирует отказоустойчивую работу в промышленных сетях. Сертифицирован для эксплуатации в условиях взрывоопасных сред класса IIA/IIB (при условии герметичной установки в подходящий корпус).

Преимущества

• Высокая механическая долговечность - способен выполнять более 1 млн циклов включения/выключения
• Отсутствие шума при работе благодаря качественной конструкции сердечника
• Устойчивость к колебаниям сети +-10 % от номинального напряжения
• Широкий рабочий температурный диапазон (-40…+40 C) делает его пригодным для холодных регионов и неотапливаемых помещениях
• Готовый к использованию в стандартах промышленных щитов - совместим со всеми распространенными модульными решениями

Ограничения применения

• Не предназначен для частотного регулирования - работает только в режиме “вкл./выкл.”
• Не содержит собственную защиту от перегрузки; необходимо использовать внешнее тепловое реле при необходимости защиты двигателя
• IP00 - полностью открытая конструкция; использование вне электрошкафа недопустимо
• Запрещено применение в местах с постоянным попаданием жидкости, масла или химически активных веществ
• Подходит только для однофазных и трёхфазных цепей переменного тока - не работает с постоянным током

Примеры использования

• Управление крупным насосом в системе водообеспечения предприятия
• Включение вентилятора в технологическом воздуховоде на пищевом производстве
• Автоматический пуск компрессора в системе сжатого воздуха
• Часть схемы АВР в жилом комплексе для перевода нагрузки на резервный источник
• Переключение светильников в большом производственном цехе через систему автоматизации

Практические советы

• Выбирая Пускатель электромагнитный ПМА-5100 УХЛ4 В, проверьте соответствие напряжения катушки (220 В) вашей системе управления - неверное питание вызывает выход устройства из строя
• Если нужна защита двигателя - выберите модель с возможностью установки теплового реле (например, ПМА-5100 с реле ТР); данный вариант без него - только исполнительный орган
• При проектировании щита учтите свободное место вокруг аппарата - он требует минимального радиального зазора для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев при высоких нагрузках - окисление снижает эффективность передачи тока
• Для длительной службы используйте только рекомендованную марку проводов и правильный момент затяжки клемм - переусиливать нельзя
