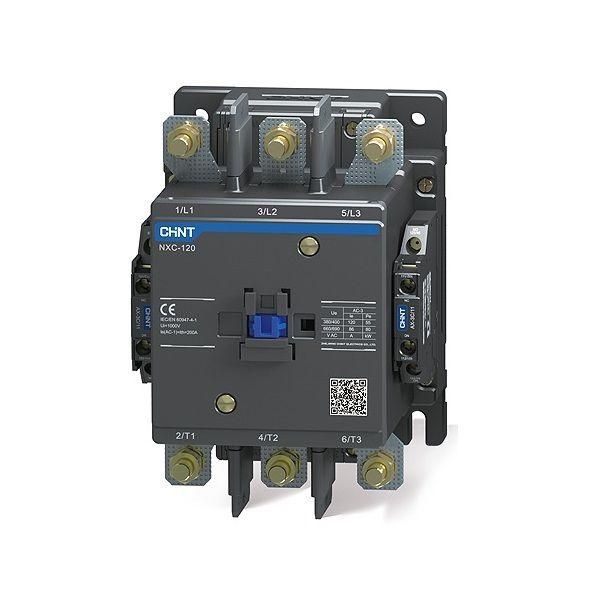

Контактор NXC-120 120А кат. 220В AC 2НО+2НЗ AC-3 (R) CHINT 836511

Контактор CHINT NXC-120 - это надёжное устройство для управления двигателями и другими мощными нагрузками переменного тока. Модель NXC-120 с номинальным током 120 А и катушкой на 220 В обеспечивает долгую службу даже при частых включениях, а её компактная конструкция упрощает установку в распределительных щитах.

Назначение и область применения

Контактор CHINT NXC-120 предназначен для дистанционного включения и выключения силовых цепей переменного тока. Он используется там, где требуется частое управление нагрузкой - например, при запуске и остановке асинхронных двигателей. Подходит для работы с оборудованием: насосами, вентиляторами, конвейерами, компрессорами, станками. Также NXC-120 легко комбинируется с тепловыми реле для формирования полноценных электромагнитных пускателей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный рабочий ток: 120 А (по классу AC-3 - для управления двигателями)
• Напряжение катушки управления: 220 В AC
• Количество главных контактных пар: 3 (замыкающие)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-120 монтируется на DIN-рейку шириной 35 мм - совместим со стандартной промышленной рейкой. Клеммы для подключения питания и нагрузки рассчитаны на провода до 25 мм2. Управляющая катушка работает от сети 220 В AC - подключается к двум выводам A1 и A2. Вспомогательные контакты (2 НО / 2 НЗ) предназначены для сигнализации, блокировок и управления цепями автоматики. Для фиксации устройства используйте защёлки на корпусе - они обеспечивают прочное крепление без дополнительных крепёжных элементов.

Безопасность и стандарты

Контактор NXC-120 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает степенью защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищён от пыли и влаги. Применяйте в помещениях с контролируемой средой - без воздействия воды, масла и агрессивных газов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Уменьшенный габарит благодаря оптимизированной конструкции - экономит место в шкафу
• Чёткий звуковой и визуальный сигнал срабатывания - удобно при диагностике
• Разъёмные клеммы позволяют менять контакты без демонтажа всего устройства
• Стандартная совместимость с термореле серии XJG и другими компонентами NXC

Ограничения применения

• Не предназначен для постоянной работы при токе выше 120 А - возможен перегрев и выход из строя
• Не использовать во взрывоопасных зонах - отсутствует взрывозащита
• Не допускается работа при температуре ниже -5 C и выше +60 C
• Катушка 220 В AC требует стабильного напряжения - скачки свыше +-15 % могут вызвать некорректное срабатывание
• Вспомогательные контакты рассчитаны только на слаботочные цепи (до 10 А) - не подходят для управления основной нагрузкой

Примеры использования

• Автоматический запуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Циклическое включение вентилятора в HVAC-системе
• Электромагнитный пускатель с тепловым реле для защиты двигателя станка
• Удалённое управление освещением крупного складского комплекса через PLC

Практические советы

• При монтаже проверьте соответствие сечения проводов - для 120 А рекомендовано минимум 25 мм2
• Избегайте установки рядом с источниками сильного тепла - нагрев снижает срок службы катушки
• Подключите вспомогательные контакты НО/НЗ сразу после сборки - это упростит диагностику отказов
• Для длительной работы в условиях высоких вибраций используйте виброизолирующие прокладки
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Замена контактора NXC-120 на аналогичный - не требует переделки схемы, так как он полностью совместим с сериями других производителей по посадочному месту и функциям
