Блокировка механическая MI-9 для NXC-120-225 (R) | 263761 CHINT

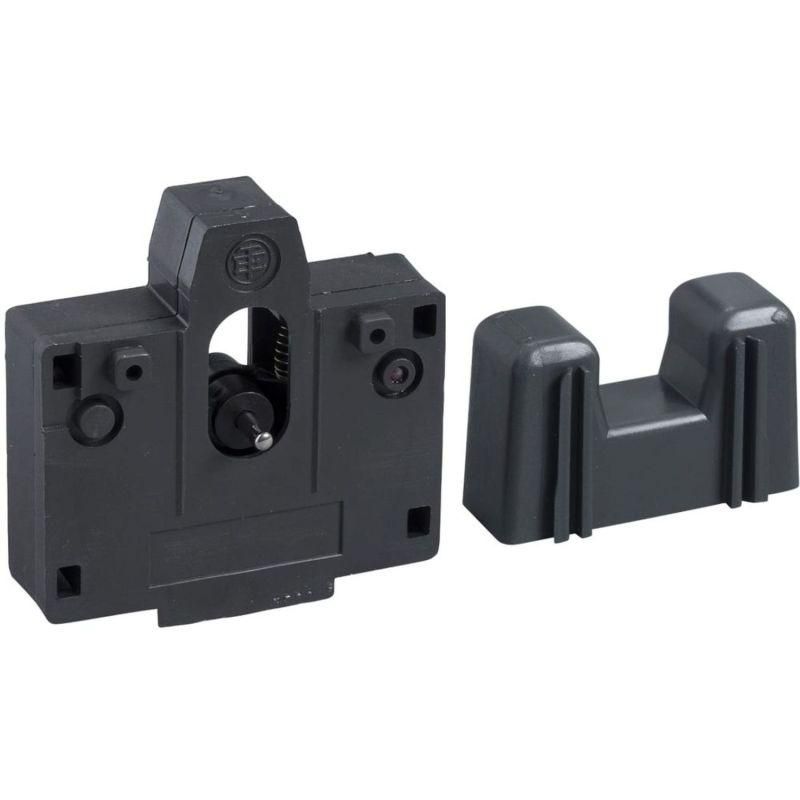

Механическая блокировка MI-9 для контактора NXC-120-225 (R) от CHINT предназначена для предотвращения одновременного включения двух контакторов в цепях с переключением питания - например, при работе с резервными источниками или системами автоматического переключения. Устройство устанавливается непосредственно на контакторы серии NXC и обеспечивает физическое запирание одного из них при активации другого.

Назначение и область применения

MI-9 используется там, где важно исключить параллельное питание от двух источников - чтобы избежать короткого замыкания, перегрузки или повреждения оборудования. Подходит для установки на контакторы NXC-120 до NXC-225 (R) в распределительных щитах, системах АВР, на промышленных станках, насосных станциях и конвейерах с резервным питанием.

Технические характеристики

• Тип: механическая взаимная блокировка
• Совместима с контактными группами контакторов NXC-120, NXC-145, NXC-180, NXC-225 (R)
• Материал корпуса: термостойкий пластик, устойчивый к воздействию масла и химических сред
• Установка: крепится на переднюю панель контактора без сверления или модификаций
• Рабочий температурный диапазон: от -25C до +70C

Совместимость и монтаж

MI-9 совместима только с контактными элементами контакторов серии NXC указанной мощности. Для правильного монтажа необходимо:

• Убедиться, что установлен один из подходящих контакторов: NXC-120, NXC-145, NXC-180 или NXC-225 (R)
• Закрепить блокировку на боковой поверхности контактора - она фиксируется за счет специальных выступов и зажимов
• Не использовать с другими сериями контакторов - даже если они имеют аналогичную мощность

Монтаж выполняется без инструментов: достаточно совместить пазы и плотно защелкнуть устройство. После установки проверьте свободное перемещение рычагов - они должны жестко блокировать противоположный контактор при срабатывании.

Преимущества

• Физическая блокировка гарантирует надежность - не зависит от электроники или программирования
• Не требует внешнего питания или сигналов управления
• Имеет долгий срок службы благодаря прочному материалу и отсутствию движущихся электронных компонентов
• Легко демонтировать и переустанавливать при замене контактора

Ограничения применения

• Не применяется с контактными аппаратами других брендов - даже если габариты кажутся совпадающими
• Не подходит для контакторов вне диапазона NXC-120–225 (R): например, NXC-95 или NXC-380
• Не обеспечивает защиту от перегрузки или КЗ - только предотвращает одновременное включение
• Не рекомендовано использование в условиях постоянной вибрации выше 1g без дополнительной фиксации

Примеры использования

• АВР в промышленном цехе: когда основной источник отключился, MI-9 препятствует включению обоих контакторов одновременно - предотвращая замыкание между сетью и дизель-генератором
• Система переключения питания для насосной станции: одна линия работает, вторая - в режиме ожидания; блокировка исключает риск параллельного подключения
• Станки с двумя источниками питания: оператор выбирает, от какой сети работать - MI-9 гарантирует, что второй контур остается заблокирован

Практические советы

• Перед установкой проверьте номер модели контактора - он должен точно соответствовать указанным в документации (NXC-120–225 R)
• Если контактор уже смонтирован в шкафу, убедитесь, что есть доступ к боковым поверхностям - блокировка не устанавливается, если рядом находятся другие устройства
• При обслуживании системы всегда отключайте питание - хотя блокировка механическая, ток через контакты всё ещё может быть опасен
• Не используйте MI-9 как единственный элемент защиты - комбинируйте её с автоматическими выключателями и тепловыми реле
• Храните запасные блокировки MI-9 - они легко выходят из строя при некорректной сборке или ударах
