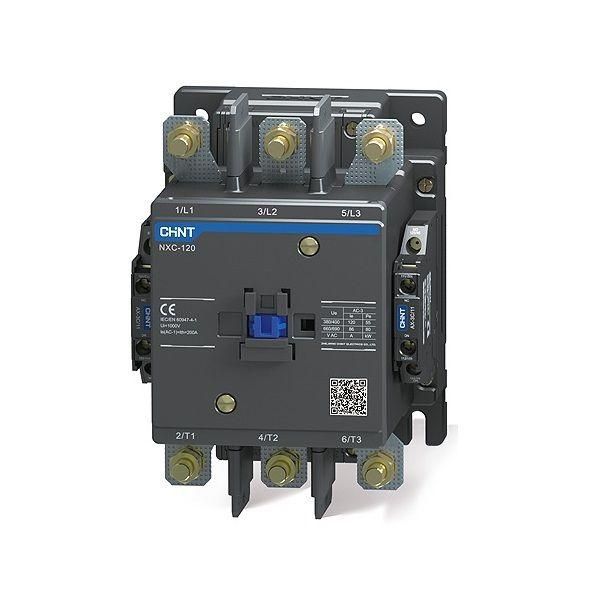

Контактор NXC-120 120А кат. 380В AC 2НО+2НЗ AC-3 (R) CHINT 836512

Контактор NXC-120 120А 380В AC 2НО+2НЗ 50Гц от CHINT предназначен для частого включения и выключения нагрузок до 120 А, особенно двигателей переменного тока. Этот контактный аппарат из серии NXC обеспечивает надёжное управление цепью на напряжение 380 В, совмещает три нормально открытых и один нормально закрытый контакт, что делает его удобным для автоматических систем.

Назначение и область применения

Контактор NXC-120 120А 380В AC 2НО+2НЗ 50Гц используется для дистанционного включения и отключения силовых цепей переменного тока. Он оптимизирован для частых операций - идеален для управления двигателями насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с высокой цикличностью работы. Также применяется в системах автоматизации, где требуется коммутация больших токов без механических переключателей.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный ток: 120 А
• Напряжение катушки: 380 В
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Тип изделия: электромагнитный контактор

Катушка срабатывает при напряжении 380 В - это стандартное напряжение для трёхфазных сетей промышленного типа. Контакты рассчитаны на длительную работу при максимальном токе 120 А, что позволяет использовать устройство даже с мощными двигателями.

Совместимость и монтаж

Контактор NXC-120 120А 380В AC 2НО+2НЗ 50Гц устанавливается на DIN-рейку шириной 35 мм - стандартная практика в распределительных щитах. Подключение силовых клемм выполнено под болты M8, подходят провода сечением до 50 мм2. Управляющая катушка подключается через два вывода A1/A2. Для поддержания работоспособности рекомендуется соблюдать минимальный зазор 10 мм вокруг корпуса для теплоотвода. Совместим с тепловыми реле серии NXR для формирования полноценного пускателя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и GB 14048.4. Обладает классом защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен. Применяется в помещениях с контролируемой средой - без воздействия воды, масла и агрессивной пыли.

Преимущества

• Компактные габариты - экономия места в шкафу
• Высокая механическая износостойкость - до 10 млн циклов срабатывания
• Устойчивость к скачкам напряжения - работает при +-10% колебаниях от 380 В
• Чёткий визуальный индикатор положения контактов - видно состояние “вкл./выкл.”
• Модульная конструкция - легко дополняется тепловыми реле и вспомогательными контактами

Ограничения применения

• Не предназначена для постоянной работы при токе выше 120 А - возможен перегрев и сваривание контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Работает только при температуре от -5C до +40C - требует контроля микроклимата
• Не следует применять в условиях повышенной влажности (>90%) или с конденсатом - риск коррозии клемм
• Катушка рассчитана исключительно на 380 В - подключение на 220 В вызовет отказ

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Коммутирование нагревательных элементов в термокамерах
• Система аварийного отключения вентиляции при превышении температуры
• Электромагнитный пускатель с тепловым реле NXR-120 для защиты двигателя от перегрузки

Практические советы

• При установке проверьте соответствие сечения проводов и момента затяжки клемм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт
• Для долгой службы используйте контактор NXC-120 120А 380В AC 2НО+2НЗ 50Гц только с реле тепловой защиты - это продлит срок службы контактов
• Если система требует сигнализации состояния, подключите дополнительный вспомогательный контакт - он совместим с этой моделью
• Не монтируйте рядом с источниками сильных помех (частотники, сварочные аппараты) - возможны ложные срабатывания
• Проверяйте наличие напряжения на катушке перед каждым включением - отсутствие питания не всегда заметно внешне
