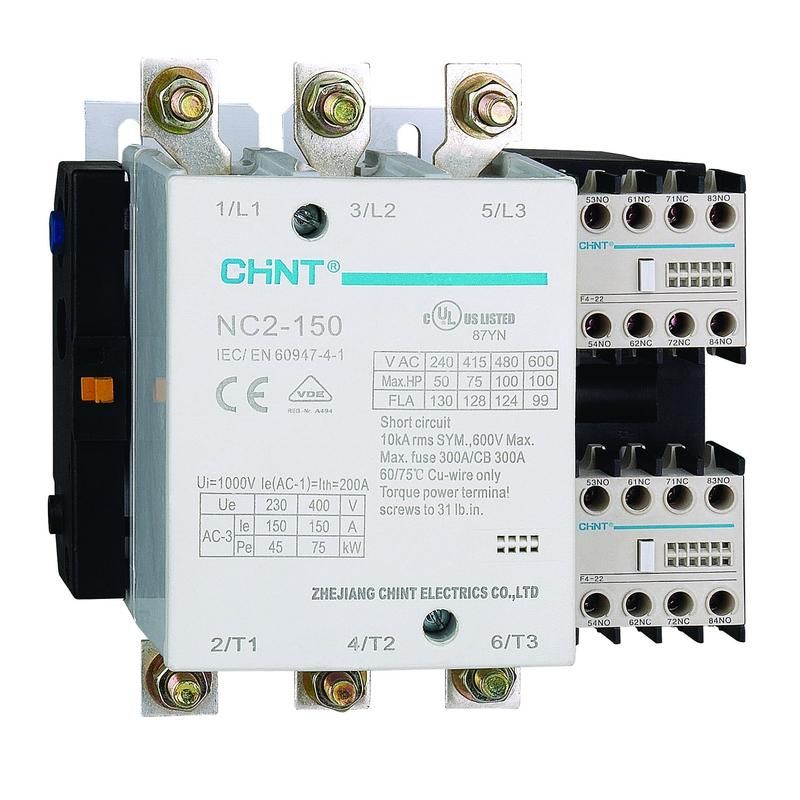

Контактор NC2-150 150А кат. 380-415В AC AC-3 (R) CHINT 671691

Контактор NC2-150 150А катушка 380-415В AC AC-3 50Гц (R) от CHINT предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 75 кВт. Этот контактор - часть надёжной серии NC2, рассчитанной на высокие нагрузки и промышленную эксплуатацию.

Назначение и область применения

Контактор NC2-150 используется для удалённого управления трёхфазными электродвигателями, нагревательными элементами и другим оборудованием переменного тока. Подходит для автоматических систем: конвейеры, насосы, компрессоры, вентиляционные установки, станки с ЧПУ. Применяется в промышленных щитах, на производстве, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 150 А (по классу AC-3 - для управления двигателями)
• Напряжение питания катушки: 380–415 В переменного тока, 50 Гц
• Мощность коммутируемой нагрузки: до 75 кВт
• Главные контакты: 3 нормально замкнутых (3NO), без дополнительных размыкающих
• Вспомогательные контакты: отсутствуют в базовой сборке
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи, дугогасительная камера, негорючий корпус
• Основание: алюминиевый профиль, обеспечивает жёсткую фиксацию и теплоотвод

Совместимость и монтаж

Контактор NC2-150 монтируется на DIN-рейку 35 мм. Катушка управления является сменным модулем - её можно извлечь без демонтажа всего устройства, что ускоряет замену при отказе. Благодаря наличию монтажных гнёзд на корпусе, к контактору можно дополнительно установить вспомогательные контакты, таймеры, механические блокировки и другие приставки - они продаются отдельно. Устройство допускает как горизонтальную, так и вертикальную установку шин. Посадочные размеры соответствуют стандартам серии NC2, совместимы со всеми аксессуарами CHINT этой же серии.

Безопасность и стандарты

Контактор NC2-150 соответствует международным требованиям IEC/EN 60947-4-1. Корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную безопасность. Низкий уровень ионизации выхлопных газов снижает риск возникновения дугового пробоя между соседними аппаратами - это позволяет устанавливать контакторы ближе друг к другу без увеличения минимальных зазоров.

Преимущества

• Высокая долговечность благодаря двойному разрыву цепи и качественной дугогасительной камере
• Лёгкий доступ к катушке - замена без снятия с рейки
• Поддержка расширения функционала через внешние приставки
• Стабильная работа при колебаниях напряжения в пределах 380–415 В
• Алюминиевое основание повышает теплостойкость и снижает перегрев

Ограничения применения

• Не предназначена для постоянного включения/выключения более чем 600 раз в час - превышение сокращает срок службы контактов
• Базовая версия не содержит вспомогательных контактов; если нужны сигналы состояния, требуется докупать приставки
• Работает только при напряжении катушки 380–415 В AC - нельзя использовать с 220 В или постоянным током
• Не рекомендуется для взрывоопасных сред - не имеет соответствующих взрывозащитных обозначений

Примеры использования

• Управление двигателем насоса воды в системе водоснабжения (75 кВт)
• Автоматическое включение конвейера на пищевом производстве
• Коммутация воздушного компрессора в цехе
• Частотное управление вентилятором в HVAC-системе

Практические советы

• При выборе контактора NC2-150 проверьте соответствие напряжения катушки вашей сети - 380–415 В, а не 220 В
• Если нужен сигнал “включен” или “отключен”, закажите отдельно вспомогательные контакты - они подходят по гнездам
• Избегайте установки рядом с источниками сильных помех (частотники, сварочное оборудование) - это может вызвать ложное срабатывание
• При монтаже соблюдайте минимальные зазоры до проводов под напряжением - хотя ионизация низкая, правила безопасности требуют соблюдения норм
• Для длительной работы в условиях повышенной запылённости используйте защитные крышки - серия NC2 не имеет IP-защиты в базовой комплектации
