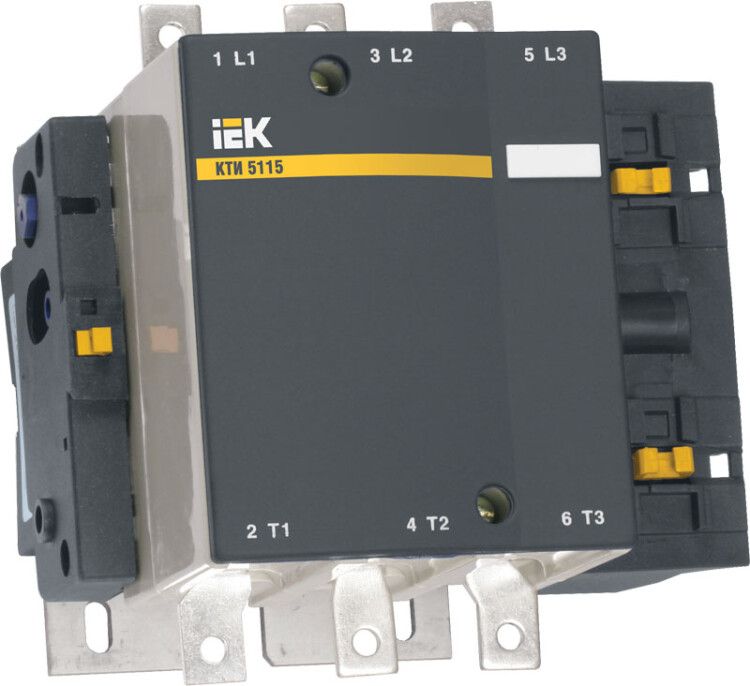

Контактор КТИ 150А катушка управления 400В AC 1НО - KKT50-150-400-10 IEK

Контактор КТИ-5150 150А 400В/АС3 от IEK предназначен для коммутации трёхфазных электродвигателей и других индуктивных нагрузок в промышленных системах управления. Этот контактный аппарат из серии КТИ обеспечивает надёжное включение и отключение при высоких токах, что делает его подходящим решением для оборудования с длительной нагрузкой. Артикул kkt50-150-400-10 соответствует заявленным параметрам и стандартизированному исполнению.

Назначение и область применения

Контактор КТИ-5150 150А 400В/АС3 используется для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также он применяется для управления другими нагрузками: осветительными системами, нагревательными элементами, вентиляторами, насосами, печами, кран-балками и устройствами АВР. Устройство работает в сетях с напряжением до 660 В переменного тока.

Технические характеристики

• Номинальный рабочий ток: 150 А (при AC3 - для электродвигателей)
• Номинальное напряжение цепи управления: 400 В переменного тока
• Число силовых полюсов: 3 (трёхфазное исполнение)
• Номинальная мощность двигателя: 75 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Тип подключения силовой цепи: болтовой зажим
• Тип подключения вспомогательных цепей: винтовые клеммы
• Максимальное сечение кабеля: 120 мм2
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе или щите)
• Климатическое исполнение: УХЛ3 (работает при температурах от -45C до +55C)
• Срок службы: 15 лет (электро-механическая износостойкость)
• Мощность потребления катушки: 12–16 Вт
• Способ монтажа: на монтажную плату (панель)
• Соответствие стандартам: ГОСТ Р 50030.4.1 (МЭК 60947-4-1)

Совместимость и монтаж

Контактор КТИ-5150 150А 400В/АС3 устанавливается на DIN-рейку или жестко фиксируется на металлической панели через отверстия для крепления. Для подключения силовых проводов используются болты - необходимо соблюдать момент затяжки, указанный в руководстве. Вспомогательные контакты подключаются винтовыми зажимами - допускается использование медных проводов сечением до 2,5 мм2. Учитывайте, что IP00 не защищает от пыли и влаги - устройство обязательно должно быть установлено внутри распределительного шкафа.

Безопасность и стандарты

Контактор КТИ-5150 150А 400В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009. Произведён с учётом требований безопасности для промышленного оборудования. Сертифицирован по РОСС CN.ME86.B00150. Обеспечивает механическую и электрическую изоляцию между управляемой и управляющей цепями.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения при токе до 150 А
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Наличие вспомогательных контактов позволяет легко реализовать блокировки и сигнализацию
• Совместим с большинством стандартных панелей и шкафов благодаря унифицированной форме
• Долгий срок службы снижает необходимость замены и обслуживания

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP00 исключает применение в открытом виде
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Требует правильного подбора теплового реле для защиты двигателя - сам по себе не имеет встроенной перегрузочной защиты
• Не рекомендован для частых включений при сверхтоке выше 150 А - возможен износ контактов
• Подключение кабелей сечением более 120 мм2 невозможно - требуется использовать переходники или другие модели

Примеры использования

• Управление насосом в системе водоснабжения (75 кВт)
• Включение вентилятора в промышленной печи
• Автоматический запуск компрессора в системе АВР
• Коммутирование конвейерной ленты на заводе
• Управление световым оборудованием крупного цеха

Практические советы

• Выбирая КТИ-5150 150А 400В/АС3, проверьте соответствие напряжения катушки (400 В) вашей сети управления - неверное напряжение вызовет отказ или перегрев.
• При монтаже используйте антивибрационные прокладки - контактор чувствителен к механическим колебаниям.
• Обязательно подключите тепловое реле для защиты двигателя - даже при наличии контактора перегрузка может повредить обмотки.
• Для удобства обслуживания оставьте доступ к винтовым клеммам - они требуют периодической проверки затяжки.
• Если нужна защита от пыли и влаги - выберите шкаф с классом IP54 или выше; сам контактный аппарат не имеет внешней защиты.
• При замене старого контактора - совпадают ли габариты и расположение крепёжных отверстий? КТИ-5150 имеет стандартную форму, но всегда сверьтесь с чертежом.
