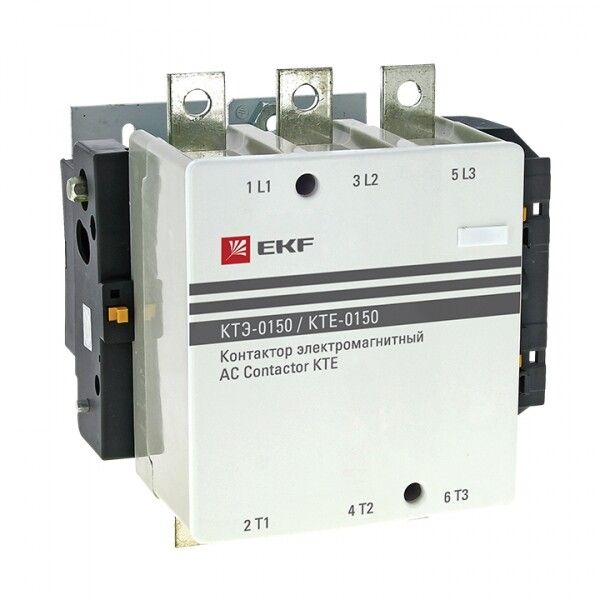

Контактор КТЭ 150А катушка управления 230В АС NO - ctr-b-150 EKF

Контактор КТЭ 150А катушка управления 230В АС 1НО от EKF PROxima - это трёхполюсный электромагнитный аппарат для коммутации нагрузок до 150 А переменного тока, предназначенный для частых включений и отключений двигателей мощностью до 55 кВт. Устройство устанавливается на монтажную плату и работает в условиях промышленного оборудования.

Назначение и область применения

Контактор КТЭ 150А катушка управления 230В АС 1НО используется для удалённого включения и отключения трёхфазных электродвигателей, насосов, компрессоров, конвейеров и других устройств с высокой цикличностью работы. Подходит для автоматических систем управления, где требуется надёжное переключение больших токов. Применяется в промышленных щитах, на станках, в системах вентиляции и водоснабжения.

Технические характеристики

• Номинальный ток: 150 А - способен работать с нагрузками до 55 кВт при напряжении 380 В
• Напряжение катушки управления: 230 В AC - совместим с сетями 220–240 В, 50 Гц
• Количество силовых полюсов: 3 - управляет трёхфазными цепями
• Количество нормально открытых (НО) контактов: 1 - один вспомогательный контакт для сигнализации или блокировки
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Диапазон температур: от -25 до +50 C - допустимый интервал для установки в неотапливаемых помещениях
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Подключение: винтовые зажимы - подходят для проводов сечением до 25 мм2
• Нормативное соответствие: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к электромагнитным контакторам
• Гарантия: 84 месяца - длительный срок гарантии, подтверждающий надёжность сборки

Совместимость и монтаж

Контактор КТЭ 150А катушка управления 230В АС 1НО монтируется на DIN-рейку или прямо на металлическую плату с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать посадочные габариты - проверьте расстояние между отверстиями перед сверлением. Подключите питание катушки к 230 В AC, а силовые контакты - к трёхфазному двигателю. Вспомогательный контакт NO можно использовать для контрольной цепи, например, для индикации включения. Не используйте этот контактор в качестве реверсивного - для этого нужна пара контакторов с механической блокировкой.

Безопасность и стандарты

Контактор КТЭ 150А катушка управления 230В АС 1НО сертифицирован по ГОСТ Р 50030.4.1-2002, что обеспечивает соответствие требованиям безопасности при работе с высокими токами. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания пыли и воды - не применяйте в сырых или пыльных средах без дополнительной защиты. Максимальная температура окружающей среды +50 C - превышение может вызвать перегрев катушки и отказ аппарата.

Преимущества

• Высокая долговечность - контакты выполнены из сплавов, устойчивых к дуговым воздействиям
• Низкий уровень шума при срабатывании благодаря оптимизированной магнитной системе
• Удобная винтовая клемма - позволяет плотно затянуть провода без специнструментов
• Гарантия 7 лет - одна из самых длинных среди аналогичных контакторов
• Произведено по технологии EKF PROxima - серия получала награду на выставке «Электро-2008» за качество

Ограничения применения

• Не подходит для реверсивных схем - требуются два контактора с блокировкой
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне помещений или в местах с повышенной запылённостью
• Катушка 230 В AC - не работает от постоянного тока или напряжения ниже 190 В
• Запрещено использование при температуре выше +50 C - возможен выход из строя изоляции
• Не рекомендован для частых пусков более 120 раз/час - превышение снижает срок службы контактов

Примеры использования

• Автоматический пуск трехфазного насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Коммутирующее устройство в пульте управления станком с ЧПУ
• Включение вентилятора в HVAC-системе по сигналу термореле
• Цепь управления компрессором в воздушной системе

Практические советы

• Проверяйте сечение проводов - для 150 А лучше применять медные провода сечением 25 мм2 и более
• При монтаже на плату используйте шайбы и гайки с антикоррозийным покрытием - особенно в условиях повышенной влажности
• Не забывайте про вспомогательный контакт NO - он удобен для индикации включения или связи с PLC
• Если контактор часто срабатывает, регулярно осматривайте контакты на окисление - при необходимости очищайте мягкой щёткой
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
• При замене - всегда отключайте питание; даже при отключенном входе силовой цепи катушка остаётся под напряжением
