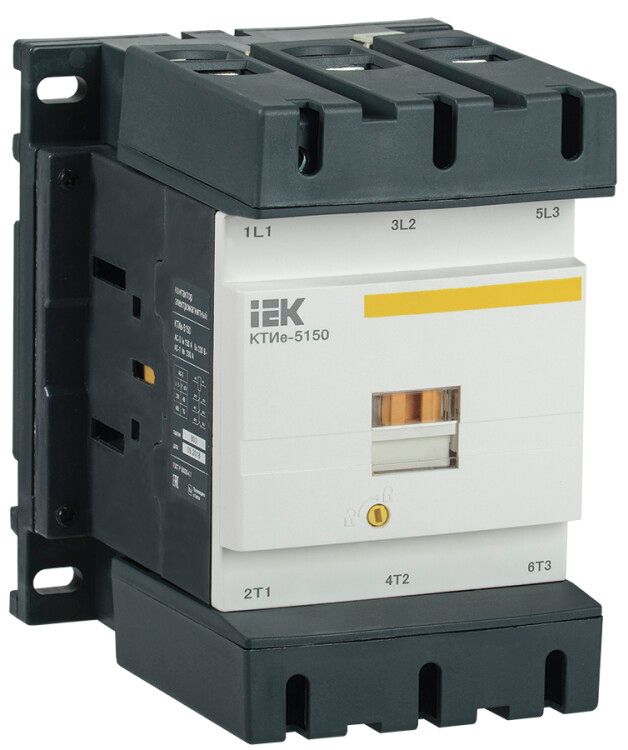

Контактор КТИе-5150 150А 230В/АС3 | KKTE50-150-230-10 GENERICA IEK

Контактор КТИе-5150 150А 230В/АС3 - это надёжное устройство для коммутации трёхфазных двигателей и других индуктивных нагрузок. Произведённый компанией IEK, этот контакт предназначен для частых включений и отключений в промышленных системах управления, где важна долговечность и устойчивость к перегрузкам.

Назначение и область применения

Контактор КТИе-5150 150А 230В/АС3 используется для запуска и остановки трёхфазных асинхронных с короткозамкнутым ротором. Также он подходит для управления другими нагрузками: светильниками, нагревательными элементами, вентиляторами, насосами, печами, кран-балками и системами АВР. Устройство работает в цепях переменного тока с напряжением до 660 В.

Технические характеристики

• Номинальный рабочий ток: 150 А (при AC3 - управление двигателями)
• Напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 (трёхполюсный)
• Количество нормально открытых (НО) силовых контактов: 3
• Номинальная мощность контролируемого двигателя: 75 кВт
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (DIN-рейку)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Исполнение: нереверсивное (не позволяет менять направление вращения )

Совместимость и монтаж

Контактор КТИе-5150 150А 230В/АС3 монтируется на DIN-рейку стандартной ширины 35 мм. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Для работы требуется источник питания 230 В AC на катушку управления. Устройство совместимо с кнопочными постами, термореле и другим оборудованием серии КТИ. Монтаж допускается только на вертикальной поверхности с углом отклонения до +-30° по горизонтали - неправильное положение снижает срок службы.

Безопасность и стандарты

Контактер соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство следует устанавливать внутри щитов или закрытых корпусов. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Высокая механическая износостойкость - рассчитан на 15 лет эксплуатации
• Устойчив к импульсным перегрузкам благодаря robustному механизму
• Простая замена катушки без демонтажа всего устройства
• Широко распространённая серия КТИ - легко найти аналоги и запчасти
• Фиксация на рейке обеспечивает быстрый монтаж и обслуживание

Ограничения применения

• Не реверсивных схем - нельзя изменить направление вращения двигателя одним контактором
• IP20 требует обязательной установки в закрытом щите - не годится для улицы или сырых помещений
• Поддерживает только переменный ток - не работает с постоянным током
• Максимальная мощность - 75 кВт; для более крупных двигателей нужен другой модельный ряд
• Запрещено монтировать под углом больше +-30° - риск отказа контактов

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматический запуск печи после достижения заданной температуры
• Компонент системы АВР для перевода нагрузки на резервный генератор
• Управление конвейером на пищевом производстве

Практические советы

• Выбирая КТИе-5150 150А 230В/АС3, проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное питание вызывает перегрев и выход из строя
• При подключении силовых клемм затягивайте винты усилием 1,8–2,2 Нм - недостаточно или слишком сильно затянутое соединение повредит контакт
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки - они гасят помехи от индуктивной нагрузки
• Не устанавливайте рядом с высокотемпературными компонентами - максимальная рабочая температура +40C
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном режиме - окисление влияет на надёжность включения
