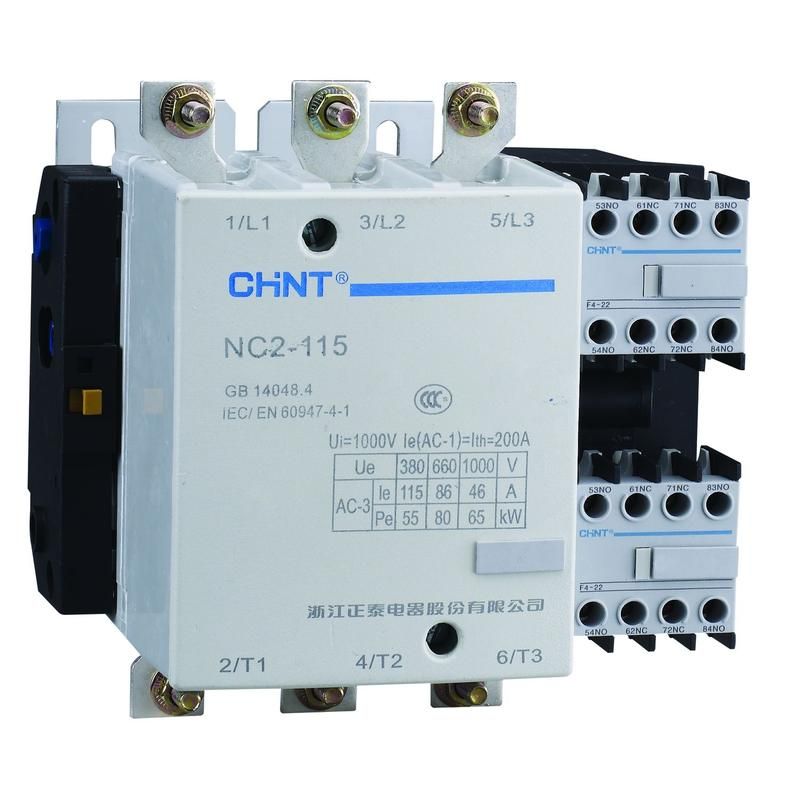

Контактор NC2-115 115А кат. 380-415В AC AC-3 (R) CHINT 671690

Контактор NC2-115 115А катушка 380-415В AC AC-3 50Гц (R) от CHINT - это трёхполюсный силовой контактор для частого включения и отключения электродвигателей и другого оборудования с активной или индуктивной нагрузкой. Он предназначен для работы в промышленных сетях переменного тока и совмещает надёжность, компактность и возможность расширения функционала через внешние модули.

Назначение и область применения

Контактор NC2-115 используется для автоматического управления мощными электроприёмниками: электродвигателями, насосами, компрессорами, конвейерами, печами и другим оборудованием с током до 115 А. Подходит для систем автоматизации, станков, промышленных линий и распределительных щитов. Катушка с питанием 380–415 В AC обеспечивает стабильную работу в трёхфазных сетях 400 В. Применяется там, где требуется частая коммутация - до 600 циклов в час.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 115 А
• Напряжение катушки: 380–415 В AC, 50 Гц
• Число главных контактов: 3 (NO - нормально разомкнутые)
• Число вспомогательных контактов: 0 (нет встроенного набора)
• Конструкция: двойной разрыв цепи на каждом контакте
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль для лучшего теплоотвода
• Индикация состояния: отсутствует

Совместимость и монтаж

Контактор NC2-115 монтируется на DIN-рейку шириной 35 мм. Его конструкция предусматривает специальные гнёзда для установки дополнительных модулей: вспомогательных контактов, временных реле, механических блокировок. Блок катушки легко извлекается - это упрощает замену без демонтажа всего устройства. Подходит как для горизонтального, так и для вертикального монтажа шин. Соединение проводов осуществляется болтовыми зажимами - допустимый момент затяжки указан в руководстве производителя.

Безопасность и стандарты

Контактор NC2-115 соответствует международным стандартам IEC/EN 60947-4-1. Обеспечивает класс защиты IP20. Корпус изготовлен из самозатухающего материала, что снижает риск распространения пламени. Наличие дугогасительной камеры минимизирует эрозию контактов и повышает срок службы при коммутации индуктивных нагрузок.

Преимущества

• Высокая долговечность благодаря двойному разрыву цепи и качественной дугогасительной камере
• Удобство сервиса: съёмный блок катушки позволяет менять её без отсоединения проводов
• Расширяемость: возможность добавления вспомогательных контактов и других модулей после установки
• Стабильная работа при колебаниях напряжения в пределах 380–415 В
• Малая зона ионизации - позволяет располагать контактор рядом с чувствительной аппаратурой без увеличения межприборных расстояний

Ограничения применения

• Не предназначена для постоянного тока (DC)
• Нельзя использовать для токов выше 115 А - перегрузка вызовет быстрый выход из строя
• Отсутствие встроенных вспомогательных контактов требует дополнительной закупки модулей, если они нужны
• Не рекомендовано применение в условиях повышенной влажности, пыли или химически агрессивной среде без дополнительной защиты корпуса
• Запрещён монтаж в положении «вверх ногами» - возможны проблемы с работой дугогасительной камеры

Примеры использования

• Управление асинхронным двигателем 75 кВт в системе вентиляции
• Включение тепловых завес в торговых помещениях
• Автоматическое переключение резервного насоса в системе водоснабжения
• Коммутирующий элемент в пускателе с реверсом (в паре с другим контактором NC2)

Практические советы

• Выбирая контактор NC2-115, проверьте соответствие напряжения катушки вашей сети - 380–415 В AC. Недостаточное напряжение приведёт к отказу включения, избыточное - к перегреву катушки.
• Если нужен сигнал о состоянии контактора - сразу заказывайте вспомогательный контакт (например, NO 11 или NC 12) и устанавливайте его перед запуском.
• При монтаже соблюдайте минимальные зазоры: не менее 10 мм до близлежащих нагреваемых элементов и 50 мм до высоковольтных участков.
• Для длительной работы в режиме частых включений (более 300 циклов/час) контролируйте температуру окружающей среды - не выше +40 C.
• Проверяйте затяжку клемм каждые 6 месяцев - особенно при больших токах, чтобы избежать перегрева соединений.
