Контактор реверсивный КТЭ 115А кат. 380В AC 2НО EKF ctr-b-r-115-380

Контактор реверсивный КТЭ 115А 380В 2 нормально-открытых контакта от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 115А 380В 2 нормально-открытых контакта используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Это необходимо в системах с перемещением нагрузки в обоих направлениях: конвейеры, лифты, насосы, станки с ЧПУ, подъёмники и другие механизмы. Благодаря встроенной механической блокировке, устройство исключает случайное одновременное включение двух контакторов, что предотвращает короткое замыкание в сети.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток: 115 А
• Номинальная мощность: 55 кВт (при 380 В)
• Главные контакты: 3 пары (для коммутации трёх фаз)
• Вспомогательные контакты: 2 нормально-открытых (НО)
• Подключение: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

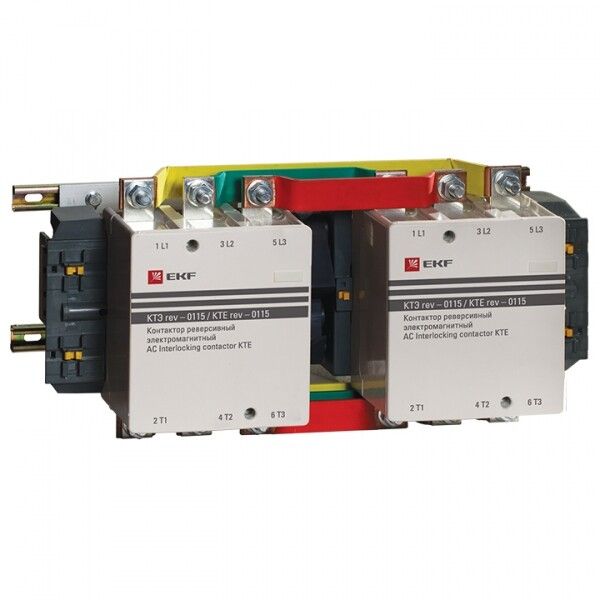

Контактор реверсивный КТЭ 115А 380В 2 нормально-открытых контакта состоит из двух модульных контакторов, установленных на общей направляющей с механической блокировкой. Монтаж выполняется на монтажную плату или DIN-рейку. Для работы требуется внешнее управление: две кнопочные станции («Вперёд» и «Назад») с блокировкой по цепям управления. Подключение проводов - через винтовые клеммы; рекомендуется использовать многожильные провода с наконечниками. Обязательно соблюдайте полярность подключения катушки управления - 380 В переменного тока. Шины внутри устройства уже соединены, дополнительные перемычки не нужны.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1-2002, который регламентирует требования к контактным аппаратам для управления электродвигателями. Механическая блокировка обеспечивает безопасность при работе с высокой мощностью - исключается риск переключения фаз при работающем двигателе. IP20 позволяет применять устройство только в защищённых помещениях, где нет доступа к токоведущим частям и нет воздействия пыли/влаги.

Преимущества

• Механическая взаимоблокировка исключает короткое замыкание при реверсе
• Высокая долговечность благодаря надёжной конструкции и качественным материалам
• Серия PROxima прошла проверку на международной выставке «Электро-2008» как лучший продукт
• Длинная гарантия - 7 лет - свидетельствует о стабильном качестве сборки
• Простота замены: каждый компонент можно обслуживать отдельно

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 недостаточна
• Не подходит для постоянного режима работы выше 55 кВт - возможен перегрев
• Требуется внешняя система управления (кнопки, реле, ПЛК); сам по себе не осуществляет автоматический реверс
• Запрещено подключать к сети с напряжением ниже 380 В +-10% - катушка не сработает
• Не допускается использование вне диапазона температур (-25…+50 C)

Примеры использования

• Конвейерная лента в пищевой промышленности - движение вперёд и назад для точной подачи
• Циркулярная пила с функцией возвратного хода
• Лифт грузовой площадки - управление подъёмом и опусканием
• Насосная станция с обратной промывкой трубопровода
• Оборудование для производства бетона - поворот барабана в нужную сторону

Практические советы

• При монтаже используйте винтовые клеммы с усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластик
• Для контроля состояния контактов периодически осматривайте поверхность - при подгорании замените весь блок
• Учитывайте посадочный размер: устройство рассчитано на стандартную монтажную плату шириной 35 мм
• При использовании с ПЛК убедитесь, что выходы контроллера способны выдавать 380 В переменного тока или используйте промежуточные реле
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы катушки
• Проверьте совпадение номера модели (CTR-B-R-115-380) перед заказом - аналоги других брендов имеют другую схему блокировки
