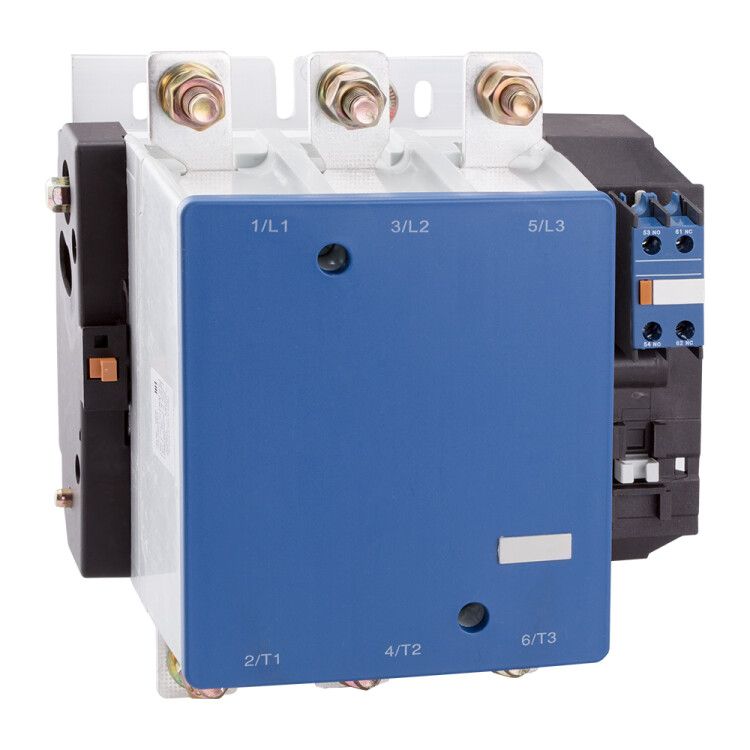

Контактор ПМЛ-7100 УХЛ4 Б 250А кат. 220В AC КЭАЗ 112924

Контактор ПМЛ-7100 от КЭАЗ - это трёхполюсный электромагнитный аппарат для коммутации нагрузок до 250 А в цепях переменного тока. Подходит для частых включений и выключений двигателей, нагревательных элементов и других мощных потребителей. Артикул 112924 соответствует модели с катушкой 220 В AC, рассчитанной на работу в условиях умеренного и холодного климата (УХЛ4).

Назначение и область применения

Контактор ПМЛ-7100 предназначен для дистанционного включения и отключения электрических цепей с высокими токами. Он используется там, где требуется надёжное и частое переключение: запуск и остановка электродвигателей, управление насосами, вентиляторами, тепловыми завесами, печами, грузоподъёмниками, лифтами, системами АВР и осветительными установками.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение управления: 220 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Количество контактов: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ)
• Номинальная мощность: 132 кВт (при 380 В)
• Частота: 50/60 Гц
• Максимальное сечение подключаемого кабеля: 150 мм2
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C и относительной влажности до 95%
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-7100 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется фиксацией на рейке с помощью защёлки - достаточно плотно прижать корпус до щелчка. Для подключения силовых проводов используются винтовые зажимы, допускающие сечения до 150 мм2. Управление происходит через катушку 220 В AC; для её подключения нужны два провода - L и N. Обратите внимание: контактор не имеет собственной защиты от перегрузок - необходимо использовать дополнительно тепловое реле или автоматический выключатель.

Безопасность и стандарты

Контактор ПМЛ-7100 изготовлен в соответствии с техническими условиями ТУ 3426-044-05758109-2008. Степень защиты IP00 означает, что он не защищён от попадания пыли, воды или случайного прикосновения - поэтому устанавливается исключительно внутри закрытых распределительных щитов. Наличие серебряных напаек на контактах снижает риск пригорания и увеличивает срок службы при частых срабатываниях.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря серебряным контактам
• Отсутствие шума при работе - катушка спроектирована для бесшумного включения
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на монтажную плиту
• Поддержка широкого диапазона температур (УХЛ4) - подходит для неотапливаемых помещений и улицы в герметичных корпусах
• Встроенные дополнительные контакты (3НО+1НЗ) позволяют реализовать базовые схемы управления без внешних модулей

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги и прикосновений
• Не поддерживает реверс - для изменения направления вращения двигателя нужен двойной контактор или реверсивный пускатель
• Не имеет встроенной тепловой защиты - обязательно использование внешнего теплового реле при защите электродвигателей
• Не рекомендован для частых пусков более 120 раз в час - превышение снизит срок службы контактов

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды
• Автоматический запуск вентилятора в промышленной печи при достижении заданной температуры
• Коммутирующая роль в схеме АВР - переключение между основным и резервным питанием
• Управление светильниками большого формата в складских помещениях
• Пуск крупного электродвигателя на конвейере с частыми циклами включения

Практические советы

• При подборе кабеля учитывайте максимальное сечение 150 мм2 - используйте наконечники для удобства затяжки
• Для долгой службы контролируйте чистоту контактов и отсутствие окисления - особенно важна профилактика в сырых средах
• Если требуется реверс, выбирайте пару контакторов ПМЛ-7100 или переходите на специализированный реверсивный пускатель
• При использовании в условиях низких температур (ближе к −40 C) проверьте, чтобы все компоненты в щите были рассчитаны на этот же класс
• Контактор ПМЛ-7100 от КЭАЗ легко сочетается с другими изделиями серии ПМЛ - например, с тепловыми реле и вспомогательными блоками
