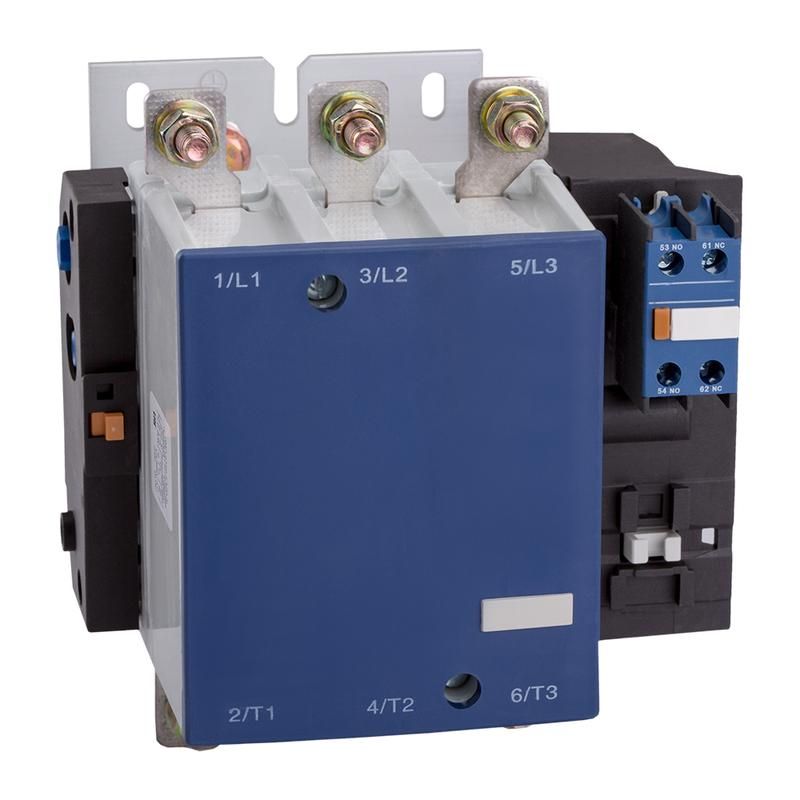

Контактор OptiStart E LC1E250M5 250А кат. 220В AC 1НО+1НЗ КЭАЗ 330279

Контактор LC1E250M5-250A-1NO+1NC-220AC от Кэаз предназначен для коммутации силовых цепей переменного тока, особенно в задачах запуска и остановки двигателей мощностью до 132 кВт. Этот контактный аппарат обеспечивает надёжную работу в промышленной автоматике благодаря простой и проверенной конструкции.

Назначение и область применения

Контактор LC1E250M5-250A-1NO+1NC-220AC используется для удалённого включения и выключения нагрузки на основе сигнала с управляющей цепи. Он применяется там, где требуется частое переключение больших токов: в системах управления двигателями насосов, вентиляторов, компрессоров, конвейеров, лифтов, тепловых завес и печей. Также подходит для работы в схемах автоматического ввода резерва (АВР). Устройство нереверсивное - то есть не меняет направление вращения , что делает его идеальным для одностороннего управления оборудованием.

Технические характеристики

• Номинальный ток: 250 А - способен безопасно коммутировать нагрузки до этого значения в режиме AC-1 (резистивная) и AC-3 (индуктивная, например, двигатель).
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания; совместим с сетями 220 В/50 Гц.
• Мощность контролируемого электродвигателя: до 132 кВт - соответствует максимальным рекомендациям по применению для типичных трёхфазных асинхронных двигателей.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигналов обратной связи, блокировок или контроля состояния.
• Способ подключения: винтовые зажимы - для силовых и управляющих цепей, обеспечивают прочное и долговечное соединение.
• Степень защиты IP00 - устройство не имеет внешней защиты от пыли и воды; монтируется исключительно внутри щита или защищённом корпусе.
• Род тока: переменный (AC) - работает только с сетью переменного тока, не постоянному току.

Совместимость и монтаж

Контактор LC1E250M5-250A-1NO+1NC-220AC физически совместим с базовыми DIN-рейками шириной 35 мм, хотя сам по себе не имеет механизма защёлкивания - он крепится только болтами через монтажные отверстия. Для установки используйте два M6 болта. Подключение проводов осуществляется через винтовые клеммы: силовые - на верхние и нижние выводы L1–L3/T1–T3, управляющая катушка - A1/A2. Максимальное сечение жил: 50 мм2 для силовых, 4 мм2 для управляющих цепей. Обязательно соблюдайте момент затяжки - избыточное усилие повредит клеммы, недостаточное вызывает нагрев и окисление.

Безопасность и стандарты

Контактор LC1E250M5-250A-1NO+1NC-220AC сертифицирован согласно требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу исполнения по механической и электрической износостойкости: 1 млн операций механических, 100 тыс. - электрических при rated load. Электромагнитная совместимость соответствует EN 61000-6-2. Все материалы соответствуют RoHS.

Преимущества

• Высокая надёжность - конструкция проверена десятилетиями эксплуатации в условиях промышленных предприятий России и стран СНГ.
• Устойчивость к перегрузкам - способен работать при кратковременных токовых импульсах выше номинала, характерных для пуска двигателей.
• Легкая замена - модульная система позволяет менять только рабочую часть, не трогая крепления и провода.
• Чёткий визуальный индикатор положения - рычаг на передней панели показывает состояние (включен / выключен).

Ограничения применения

• Не допускается использование вне герметичного шкафа - степень защиты IP00 не защищает от пыли, влаги, брызг и механических воздействий.
• Не подходит для реверсивных схем - отсутствие пары НО/НЗ контактов для переключения фаз делает невозможным изменение направления вращения двигателя.
• Не рассчитан на частотные преобразователи - при работе с ЧПП возможны помехи и преждевременный выход из строя из-за высоких гармонических составляющих.
• Не использовать в средах с повышенной взрывоопасностью - не имеет взрывозащиты Ex.

Примеры использования

• Управление крупным насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический запуск вентиляционной системы в цеху после достижения температурного порога.
• Поддержание работы тепловой завесы в торговом зале - включение по расписанию через PLC.
• Система АВР: основной источник отказал - контактор LC1E250M5-250A-1NO+1NC-220AC включает резервный питание для критической нагрузки.

Практические советы

• Выбирая этот контактор, обязательно сверьте номинальный ток нагрузки - даже если двигатель 132 кВт, реальная потребляемая мощность может быть ниже, но начальный ток пуска достигает 6–8×I_н.
• Обеспечьте достаточное охлаждение вокруг устройства - при плотной группировке нескольких контакторов в одном шкафу возможен перегрев.
• Для длительной службы регулярно проверяйте затяжку винтов - особенно после первых 10–20 включений, когда происходит “приработка” контактов.
• Если нужна защита от пыли и влаги - выбирайте аналогичный контактный аппарат в исполнении IP65, например, LC1E250M5C, или помещайте данный экземпляр в герметичный корпус.
• При использовании с термореле или другим защитным устройством - убедитесь, что его выходной контакт совместим с входом катушки 220 В AC.
