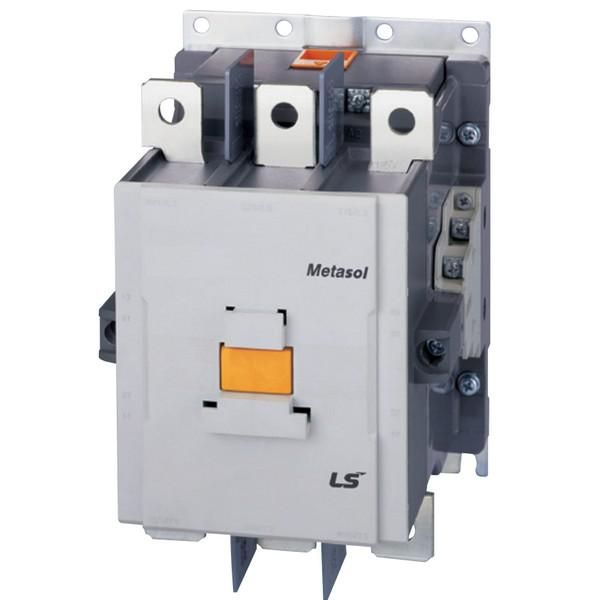

Контактор Metasol MC-225a AC400V 50/60Hz 2a2b, Screw | 1368000600 Lsis

Контактор LS Electric 1368000600 - устройство для дистанцированного включения и отключения мощных электрических нагрузок, предназначенное для частых операций в системах автоматизации. Подходит для управления двигателями, насосами, конвейерами и другим оборудованием с питанием 400 В переменного тока.

Назначение и область применения

Контактор LS Electric 1368000600 используется для коммутации трёхфазных силовых цепей переменного тока. Он обеспечивает надёжное включение и отключение нагрузок при частых циклах работы. Применяется в системах управления электродвигателями мощностью до 132 кВт, а также в схемах контроля насосов, компрессоров, конвейеров, тепловых печей, кондиционеров и освещения. Устройство не поддерживает реверс - работает только на одностороннее управление.

Технические характеристики

• Номинальное напряжение: 690 В (переменный ток)
• Номинальный ток: 225 А
• Напряжение управления: 24 В переменного тока
• Число силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 5
• Количество нормально закрытых (НЗ) контактов: 2
• Электрическая мощность двигателя: 132 кВт
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (DIN-рейку)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Род тока: переменный (AC)
• Исполнение: нереверсивное

Совместимость и монтаж

Контактор LS Electric 1368000600 устанавливается на DIN-рейку стандартной ширины 35 мм. Для подключения силовой цепи используются винтовые зажимы - требует качественного обжима проводов и соблюдения момента затяжки. Управляющая катушка рассчитана на 24 В AC - совместима с большинством промышленных контроллеров и реле. Контакты управления (НО/НЗ) можно использовать для сигнализации, блокировок или передачи состояния в PLC. Не рекомендуется установка в условиях повышенной влажности или запылённости - степень защиты IP20 не предполагает защиту от пыли и брызг воды.

Безопасность и стандарты

Устройство соответствует международным требованиям к контактным аппаратам для промышленного использования. Произведено в соответствии с IEC 60947-4-1. Обеспечивает безопасную работу при температуре окружающей среды от -5C до +40C. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая долговечность благодаря прочному корпусу и надёжным винтовым зажимам
• Широкий диапазон рабочих токов - подходит для двигателей до 132 кВт
• Готовый набор вспомогательных контактов (5НО+2НЗ) позволяет реализовать сложные схемы управления без внешних модулей
• Управление от 24 В AC - совместимо с промышленными контроллерами и кнопочными пунктами
• Надёжная фиксация на DIN-рейке снижает риск вибрационного ослабления соединений

Ограничения применения

• Не подходит для реверсивных схем - нельзя переключать направление вращения двигателя
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - требуется установка в электрошкафу
• Не предназначен для работы с постоянным током - только переменный (AC)
• Требуется точная затяжка винтов - недостаточно плотное соединение вызывает нагрев и выход из строя
• Максимальная частота включений ограничена конструкцией - не более 1200 циклов/час при номинальном токе

Примеры использования

• Управление асинхронным двигателем 110 кВт на конвейере в пищевой промышленности
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Контроль включения тепловой печи через терморегулятор с использованием одного из НО контактов
• Подключение кран-балки с дистанционным управлением через пульт с кнопками “пуск” и “стоп”
• Система аварийного отключения света в помещении по сигналу от системы пожарной безопасности

Практические советы

• Выбирайте провода с сечением, соответствующим току 225 А - обычно 50–70 мм2, в зависимости от материала (медь/алюминий)
• Обязательно используйте кольцевые наконечники при подключении к винтовым зажимам - повышают надёжность соединения
• Проверьте соответствие напряжения катушки (24 В AC) с источником управления - неверное напряжение приведёт к отказу срабатывания
• При сборке схемы учтите, что все 5 НО и 2 НЗ контакта находятся внутри одного корпуса - они механически связаны с основными контактами
• Для длительной службы регулярно проверяйте состояние винтовых соединений - особенно после первых 100–200 циклов включения
• Не заменяйте этот контактор на аналог с меньшим током - даже при нагрузке ниже 225 А возможны проблемы из-за высокой частоты включений
