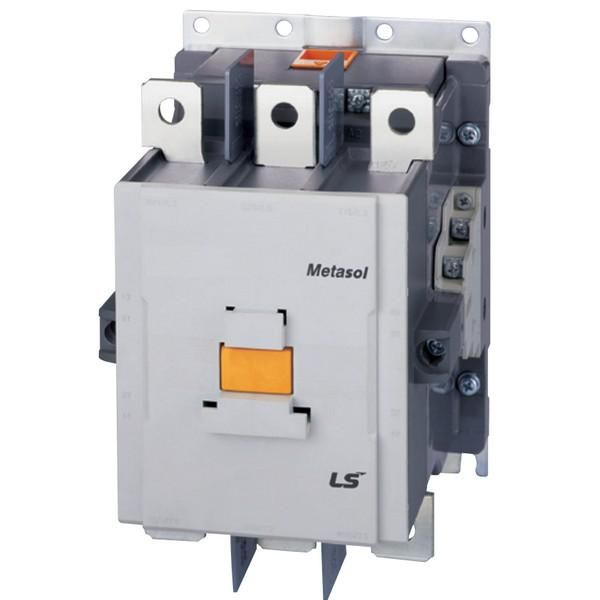

Контактор Metasol MC-225a AC/DC100-200V 50/60Hz 2a2b, Screw | 1368000200 Lsis

Контактор MC-225a AC/DC 100-200V 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для частого включения и отключения мощных нагрузок в сетях переменного и постоянного тока. Этот контактный аппарат обеспечивает надёжную коммутацию силовых цепей до 225 А и подходит для автоматизации оборудования на промышленных объектах.

Назначение и область применения

Контактор MC-225a используется для удалённого управления мощными электрическими устройствами. Его основное применение - запуск и останов трёхфазных асинхронных двигателей мощностью до 132 кВт. Также он эффективно работает в системах управления: насосами, компрессорами, конвейерами, кран-балками, тепловыми печами и кондиционерами. Подходит для схем, где требуется частое переключение - например, при работе по таймеру или от датчиков.

Технические характеристики

• Тип тока: переменный (AC) и постоянный (DC) - совместим с обоими типами питания катушки управления.
• Номинальный ток: 225 А - способен выдерживать высокие нагрузки без перегрева.
• Напряжение катушки управления: 100–200 В, 50/60 Гц - позволяет использовать в большинстве промышленных сетей.
• Рабочее напряжение главной цепи: до 690 В - подходит для средних и высоких напряжений в трёхфазных системах.
• Количество полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно.
• Количество контактов: 5 нормально открытых (НО) + 2 нормально закрытых (НЗ) - обеспечивают гибкую логику управления и сигнализацию состояния.
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки в закрытом щите.
• Номинальная мощность двигателя: 132 кВт - соответствует требованиям для управления крупными электромоторами.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, допускают плотное соединение без специальных инструментов.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко фиксируется на поверхности через отверстия.
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса нужен второй контактор.

Совместимость и монтаж

Контактор MC-225a монтируется на стандартную DIN-рейку шириной 35 мм или крепится болтами к металлической пластине. Для подключения используйте провода сечением до 50 мм2 - проверьте соответствие по таблице производителя. Клеммы рассчитаны на усилие затяжки до 1,5 Нм - переусиливать нельзя, чтобы не повредить корпус. Убедитесь, что катушка получает питание в пределах 100–200 В - выход за эти границы вызывает отказ или перегрев. Не применяйте в условиях повышенной вибрации без дополнительной амортизации.

Безопасность и стандарты

Контактор MC-225a соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1 для контакторов и кнопочных постов. Сертифицирован для работы в промышленных условиях с температурой от -25C до +60C. Отсутствует внутренняя защита от короткого замыкания - обязательно используйте в паре с автоматическим выключателем или предохранителем подходящего класса (например, gG или aR).

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Устойчивость к скачкам напряжения благодаря широкому диапазону управления (100–200 В).
• Гибкий набор вспомогательных контактов (5НО+2НЗ) позволяет реализовать сложные алгоритмы управления без внешней логики.
• Простая замена - конструкция стандартизована, аналогична другим моделям серии МС от LS Electric.
• Низкий уровень шума при срабатывании - подходит для помещений с чувствительными условиями.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях.
• Не имеет реверсивной схемы - для изменения направления вращения двигателя требуется два контактора и блокировка взаимной блокировки.
• Не рекомендован для частых пусков свыше 60 раз в час - при этом срок службы снижается.
• Не подходит для управления однофазными нагрузками выше 225 А - возможен перегрев контактов.
• Требует регулярной проверки затяжки винтов - особенно после первых 100 циклов работы.

Примеры использования

• Автоматизация конвейера на заводе: контактор MC-225a включает двигатель по сигналу PLC и отключает его при аварии.
• Система водоснабжения: один контакт контролирует работу насоса, другой передаёт сигнал «работает» на пульт.
• Тепловая печь: контактор включает нагревательные элементы по заданному графику, используя встроенные НЗ-контакты для контроля состояния.
• Кран-балка: контактор управляет подъёмным механизмом, а вспомогательные контакты сигнализируют о положении механизма.

Практические советы

• Перед установкой проверьте напряжение катушки - даже кратковременный перенапряжение может вывести её из строя.
• Подключайте силовые провода к верхним клеммам, нагрузочные - к нижним - так соблюдается принцип «питание сверху».
• Используйте антивибрационные прокладки при монтаже на vibrating оборудовании - продлевает срок службы контактов.
• Для длительной работы при максимальном токе (225 А) обеспечьте хорошую вентиляцию вокруг контактора - перегрев снижает надёжность.
• При замене старого контактора - сравните количество и тип контактов: MC-225a имеет 7 вспомогательных контактов, что больше, чем у многих аналогов.
• Артикул 1368000200 - точный идентификатор этого устройства. При заказе запасных частей (катушек, контактов) всегда указывайте именно этот артикул.
