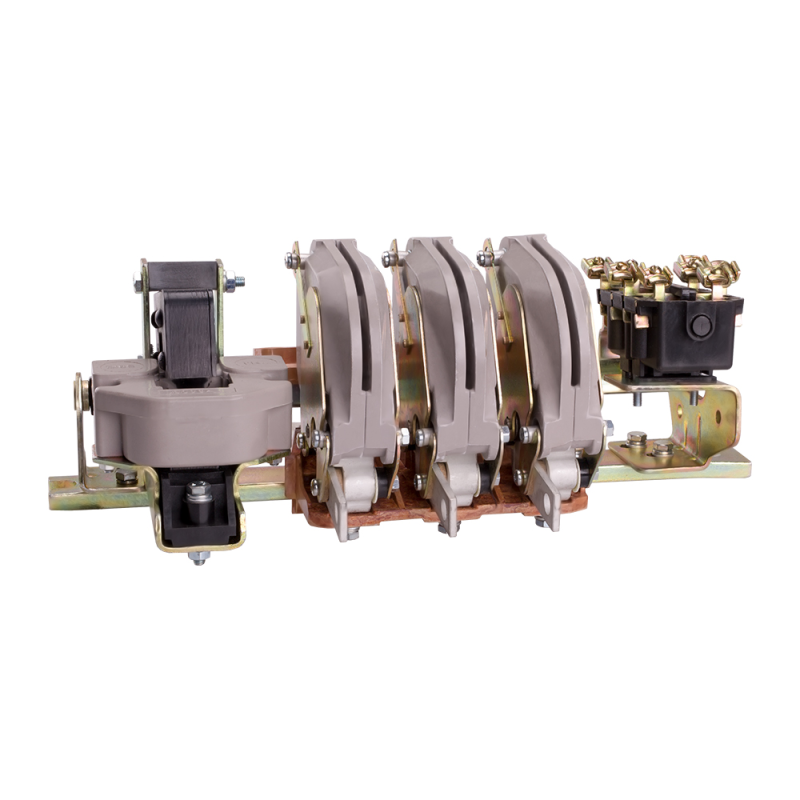

Контактор КТ-6033Б И2 У3 250А кат. 220В AC КЭАЗ 298897

Контактор КТ-6033Б-250А-220AC-И2-У3 от КЭАЗ предназначен для коммутации силовых цепей переменного тока с нагрузкой до 250 А, особенно в условиях частых включений - например, при управлении электродвигателями на производственных линиях. Этот контактный аппарат из серии КТ6000 рассчитан на работу в промышленной среде с открытым исполнением.

Назначение и область применения

Контактор КТ-6033Б-250А-220AC-И2-У3 используется для дистанционного включения и выключения трёхфазных электродвигателей переменного тока. Подходит для систем автоматизации, где требуется надёжная коммутация больших токов: конвейеры, насосы, компрессоры, крановое оборудование, станки с ЧПУ. Также применяется в подстанциях и на участках металлургического производства, где важна устойчивость к перегрузкам и частым циклам работы.

Технические характеристики

• Номинальный ток: 250 А - способен работать с нагрузкой до 132 кВт при напряжении 380 В
• Число полюсов: 3 - три основных силовых контакта для коммутации фаз A, B, C
• Тип тока: переменный (AC) - совместим с сетями 50 Гц
• Напряжение питания катушки управления: 220 В AC - требует внешнего источника управления этим напряжением
• Главные контакты: 3 НО (нормально разомкнутые) - используются для подачи питания на двигатель
• Вспомогательные контакты: 2 НО + 2 НЗ (нормально замкнутые) - для сигнализации состояния, блокировок, управления цепями контроля
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, не предполагает DIN-рейку
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытом корпусе или щите
• Исполнение: открытое - все детали доступны, удобно для осмотра, но чувствительно к окружающей среде

Совместимость и монтаж

Контактор КТ-6033Б-250А-220AC-И2-У3 монтируется на жесткую металлическую или деревянную платформу с помощью четырёх крепёжных отверстий. Для подключения силовой цепи используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации завода-изготовителя. Управляющая катушка подключается к сети 220 В AC через кнопочную станцию, термореле или ПЛК. Вспомогательные контакты позволяют реализовать самоблокировку, аварийную остановку или индикацию положения. Монтажная плата должна обеспечивать достаточное расстояние между контактными группами и другими элементами - из-за IP00 риск пробоя возрастает при загрязнённой среде.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Применяется в соответствии с нормами ПУЭ для устройств управления двигателями. Открытый тип исполнения требует обязательного размещения внутри защищённого шкафа или корпуса, чтобы исключить случайное прикосновение к токоведущим частям и попадание сторонних предметов.

Преимущества

• Высокая коммутационная износостойкость - рассчитан на частые включения/выключения, что важно для технологических линий
• Наличие двух пар вспомогательных контактов НО и НЗ - позволяет гибко проектировать цепи управления без дополнительных реле
• Работа с катушкой 220 В AC - совместим с большинством промышленных систем управления, не требует преобразователей напряжения
• Производство КЭАЗ - проверенная надёжность в сложных условиях, долгий срок службы в условиях высоких температур и вибраций

Ограничения применения

• Не допускается использование вне закрытых шкафов - степень защиты IP00 делает его уязвимым к пыли, влаге, брызгам масла
• Не подходит для взрывоопасных зон - отсутствие взрывозащиты и герметичности
• Требуется принудительное охлаждение при длительной работе на предельной нагрузке - возможен перегрев без вентиляции
• Не рекомендован для мобильных или outdoor-устройств - из-за открытой конструкции

Примеры использования

• Управление двигателем питательного насоса на химпроизводстве - включение/выключение по сигналу от датчика уровня
• Автоматический запуск вентилятора охлаждения на печи в сталеплавильном цехе
• Коммутирующий элемент в пульте управления кран-балкой - с использованием вспомогательных контактов для индикации “включен”
• Цепь стартера для крупного воздушного компрессора с функцией самоблокировки

Практические советы

• При монтаже на плату используйте изолирующие прокладки - контактный аппарат имеет потенциал высокого напряжения на выводах
• Проверьте соответствие сечения проводов: для 250 А необходим медный кабель минимум 70 мм2
• Обеспечьте свободный доступ к контактам для периодической очистки - даже небольшое окисление снижает надёжность
• Не забудьте подключить вспомогательные контакты перед первым запуском - они часто нужны для логики безопасности
• При замене аналога - сверьте количество и тип контактов: КТ-6033Б-250А-220AC-И2-У3 отличается от других модификаций серии именно набором вспомогательных контактов
