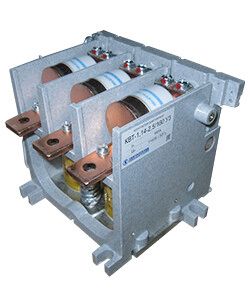

Контактор вакуумный КВТ-1,14-2,5/250-3 У3, трёхполюсный, 220В, 4з+3р, нереверсивный, без реле, IP00. (ЭТ) - ET557368 Электротехник

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 от бренда Электротехник предназначен для частого включения и отключения электродвигателей и других нагрузок в сетях переменного тока 50 Гц. Его вакуумная камера обеспечивает надёжное гашение дуги без выделения газов, что делает устройство безопасным для замкнутых помещений.

Назначение и область применения

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 используется для дистанционного управления электроприводами с тяжёлым режимом работы. Подходит для коммутации асинхронных двигателей с короткозамкнутым ротором, насосов, вентиляторов, конвейеров и другого оборудования, требующего частых пусков и высоких токов.

Устройство встраивается в комплектные распределительные щиты, пускатели и станции управления. Применяется в промышленных условиях - на заводах, в шахтах, на транспорте, где важна пожаробезопасность и долгий срок службы.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 250 А
• Количество силовых полюсов: три
• Номинальная коммутируемая мощность: 100 кВт
• Исполнение: нереверсивное - управление одним направлением вращения
• Подключение: болтовое - провода фиксируются винтами на клеммах
• Степень защиты: IP00 - нет защиты от внешних воздействий, требуется установка в корпус
• Климатическое исполнение: У3 - работает при температуре от -40 C до +45 C
• Способ монтажа: на монтажную плату - устанавливается на жесткую поверхность через крепёжные отверстия

Совместимость и монтаж

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 имеет три силовых контакта и два типа комбинаций вспомогательных контактов: 4з+3р / 3з+4р - можно выбрать нужную конфигурацию при заказе. Для подключения используются болты M8 - момент затяжки не регламентирован, но рекомендуется соблюдать плотность соединения без перегрузки.

Монтаж выполняется исключительно на металлическую или прочную изоляционную плату. Открытая конструкция (IP00) требует обязательной установки внутри закрытого корпуса или щита с защитой от пыли, влаги и механических повреждений.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности за счёт отсутствия открытой дуги и продуктов горения - он не воспламеняет окружающую среду. Это делает его подходящим для взрывоопасных зон класса IIА, IIБ, IIС по ГОСТ 30852.9–2002. Нет необходимости в принудительном охлаждении - тепло рассеивается естественно через корпус.

Преимущества

• Высокий ресурс коммутаций - до нескольких миллионов операций благодаря вакуумной дугогасительной камере
• Устойчивость к перегрузкам - способен выдерживать кратковременные пики тока при тяжёлом пуске двигателя
• Нулевой выброс газов и частиц - безопасен для enclosed-оборудования и людей рядом
• Быстрое отключение - время гашения дуги менее 10 мс
• Низкий уровень шума - работа бесшумна, даже при многократных включениях
• Не требует обслуживания - герметичная вакуумная камера не подлежит ремонту, меняется полностью при выходе из строя

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц
• IP00 запрещает использование вне корпуса - нельзя устанавливать на открытом воздухе или в сыром помещении без защиты
• Не содержит встроенного теплового реле - необходимо использовать внешнюю защиту от перегрузки
• Не подходит для реверса - для изменения направления вращения требуется два отдельных контактора
• Запрещён монтаж на вертикальные поверхности без дополнительной фиксации - возможен самопроизвольный сдвиг при вибрации

Примеры использования

• Пуск крупногабаритных насосов на водоканалах
• Управление конвейерными линиями на пищевых производствах
• Коммутация вентиляторов в системах вентиляции шахт
• Автоматизация станков с ЧПУ, где требуется точное и частое включение
• Щитовые системы управления в металлургических цехах

Практические советы

• Выбирая контактный аппарат, проверьте соответствие напряжения катушки (220 В) вашей сети управления - неверное питание вызывает отказ или перегрев.
• При сборке щита учтите посадочные размеры - устройство требует свободного доступа к болтовым клеммам для обслуживания.
• Для длительной работы при температуре выше +40 C рекомендуется дополнительно охлаждать корпус вентиляцией.
• Не используйте этот контактор как автоматический выключатель - он не защищает от коротких замыканий, только от перегрузок через внешние устройства.
• При замене старого контактора убедитесь, что новый аналогичен по типу коммутации (4з+3р или 3з+4р) - это влияет на схему управления.
