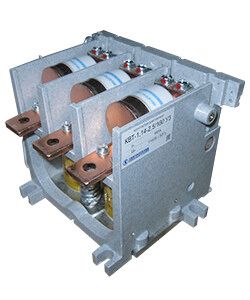

Контактор вакуумный КВТ-1,14-2,5/250-3 У3, трёхполюсный, 380В, 4з+3р, нереверсивный, без реле, IP00. (ЭТ) - ET557369 Электротехник

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 от бренда Электротехник предназначен для частого включения и отключения электродвигателей и другого оборудования в сетях переменного тока 380 В. Его вакуумная камера обеспечивает надёжное гашение дуги без выделения газов, что делает устройство безопасным для замкнутых помещений.

Назначение и область применения

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 используется для коммутации токов включения и отключения асинхронных двигателей с короткозамкнутым ротором, насосов, вентиляторов, конвейеров и других потребителей в системах дистанционного управления. Подходит для тяжёлых режимов работы, где требуется частое переключение и высокая надёжность. Применяется в комплектных устройствах: пускателях, станциях управления, щитах автоматики.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный рабочий ток: 250 А
• Напряжение питания цепи управления: 380 В
• Количество силовых полюсов: 3
• Силовые контакты: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Вспомогательные контакты: 4 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Номинальная коммутируемая мощность: 100 кВт
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки в корпус
• Климатическое исполнение: У3 - работает при температуре от -40 C до +45 C
• Способ монтажа: на монтажную плату
• Подключение: болтовое - провода фиксируются винтами

Совместимость и монтаж

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 устанавливается на монтажную плату внутри электрического шита или пускателя. Для правильной сборки необходимо соблюдать посадочные размеры и зазоры, указанные в чертежах производителя. Болтовое подключение требует точного момента затяжки - избыточное усилие повредит контактные клеммы, недостаточное - вызовет нагрев. Цепь управления питается от сети 380 В - не совместим с низковольтными кнопками или PLC без промежуточного преобразования.

Безопасность и стандарты

Контактор вакуумный КВТ-1,14-2,5/250-3 У3 не имеет внутренней защиты от пыли и влаги (IP00), поэтому обязательно должен быть установлен в защищённом корпусе. Отсутствие открытой дуги и продуктов горения снижает риск возгорания - соответствует требованиям пожарной безопасности для помещений с повышенной опасностью. Работает в соответствии с требованиями к оборудованию для переменного тока до 1140 В, хотя номинальное напряжение - 380 В.

Преимущества

• Высокий ресурс коммутаций благодаря вакуумной дугогасительной камере - меньше замен и обслуживания
• Не выделяет газы и частицы при работе - подходит для герметичных и взрывоопасных зон
• Быстрое гашение дуги - минимизация времени переключения и снижение износа контактов
• Низкий уровень шума - не создаёт помех в чувствительных условиях
• Выдерживает кратковременные перегрузки при пуске тяжёлых механизмов

Ограничения применения

• Не применяется вне корпуса - IP00 не защищает от пыли, влаги, механических повреждений
• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Требует принудительного охлаждения при длительной работе на предельных токах - сам по себе не рассчитан на теплоотвод
• Цепь управления требует 380 В - нельзя использовать с 24 В или 110 В сигналами без дополнительного реле
• Не оснащён тепловым реле - для защиты от перегрузки нужен внешний аппарат

Примеры использования

• Пуск и остановка крупногабаритных насосов на водоканалах
• Управление конвейерами на пищевых и химических производствах
• Коммутация вентиляторов в системах вентиляции промышленных цехов
• Автоматические станции управления в угольных шахтах и на объектах с повышенной пожарной опасностью

Практические советы

• Обязательно используйте Контактор вакуумный КВТ-1,14-2,5/250-3 У3 только в металлическом или пластиковом корпусе с классом защиты не ниже IP54
• Проверьте соответствие сечения кабелей - для 250 А рекомендовано сечение не менее 70 мм2 медного провода
• При монтаже на плату убедитесь, что вибрация оборудования не передаётся на контактор - используйте демпфирующие прокладки
• Для защиты от перегрузки подключите внешнее тепловое реле или электронный двигательный контроллер
• Не допускайте попадания масла, пыли или влаги на контактную группу - даже при наличии корпуса это снижает срок службы
