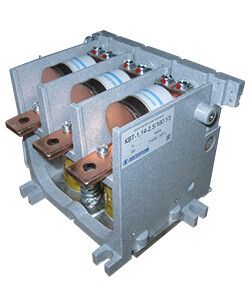

Контактор вакуумный КВТ-1,14-2,5/160-3 У3, трёхполюсный, 380В, 2з+1р, нереверсивный, без реле, IP00. (ЭТ) - ET557367 Электротехник

Контактор вакуумный КВТ-1,14-2,5/160-3 У3 от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и других потребителей в сетях переменного тока 380 В. Его вакуумная камера обеспечивает надёжное гашение дуги без образования газов, что делает устройство безопасным для замкнутых помещений.

Назначение и область применения

Контактор вакуумный КВТ-1,14-2,5/160-3 У3 используется для коммутации токов включения и отключения асинхронных двигателей с короткозамкнутым ротором, насосов, вентиляторов, конвейеров и другого оборудования с тяжёлым режимом работы. Применяется в пускателях, станциях управления и распределительных щитах. Подходит для систем автоматического управления, где важна долговечность и безопасность.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 160 А
• Номинальная коммутируемая мощность: 64 кВт
• Количество силовых полюсов: 3
• Контакты управления: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: болтовое
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: У3 - для умеренного климата, температура от -40 до +45 C
• Способ монтажа: на монтажную плату
• Исполнение: нереверсивное, без встроенного теплового реле

Совместимость и монтаж

Контактор вакуумный КВТ-1,14-2,5/160-3 У3 монтируется на специальную монтажную плату внутри щита управления. Для подключения силовых проводов используются болтовые зажимы - требуется момент затяжки согласно документации производителя. Цепь управления питается от сети 380 В - необходимо проверить соответствие напряжения катушки. Отсутствие защиты IP00 требует установки в защищённом корпусе или герметичной камере. Не допускается использование вне электрощита или в условиях попадания пыли, влаги, металлической стружки.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности при работе с высокими токами благодаря вакуумному гашению дуги - исключено образование открытой дуги, искр и продуктов горения. Это повышает пожаро- и взрывобезопасность, особенно в помещениях с легковоспламеняющимися веществами. Однако из-за степени защиты IP00 устройство само по себе не защищено от механических повреждений и внешней среды - обязательна установка в корпусе класса защиты не ниже IP54.

Преимущества

• Высокий ресурс коммутаций - вакуумная камера не изнашивается, как обычные контакты
• Поддерживает тяжёлые пуски двигателей - способна выдерживать кратковременные перегрузки выше номинала
• Не создаёт электромагнитных помех и шума при работе
• Не выделяет газы или частицы - идеален для закрытых и чувствительных к загрязнению помещений
• Быстрое отключение - минимальное время гашения дуги снижает риск повреждения оборудования

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP00 требует внешнего корпуса
• Не подходит для реверсивных схем - устройство нереверсивное
• Не имеет встроенной тепловой защиты - для защиты двигателя требуется внешнее реле перегрузки
• Требует точного соблюдения напряжения катушки - 380 В +-10%, иначе возможны отказы включения
• Не рекомендуется для постоянной работы при температуре выше +45 C - возможен перегрев катушки

Примеры использования

• Управление крупными насосами на водопроводных станциях
• Коммутация конвейеров на пищевых и химических производствах
• Пуск вентиляторов в системах вентиляции и кондиционирования
• Автоматические линии с частыми пусками - например, в металлургии или деревообработке

Практические советы

• При монтаже используйте изолирующие прокладки между контактором и монтажной платой - предотвращает короткое замыкание через корпус
• Обязательно проверьте совпадение напряжения катушки (380 В) с источником управления - неверное напряжение вызывает нагрев и выход из строя
• Для защиты от пыли и влаги устанавливайте КВТ-1,14-2,5/160-3 У3 в корпусе с классом защиты не ниже IP54
• Добавьте внешнее тепловое реле - даже при высокой надёжности контактора двигатель нуждается в защите от перегрузки
• Проверяйте затяжку болтов каждые 6–12 месяцев - ослабление соединений увеличивает переходное сопротивление и риск перегрева
