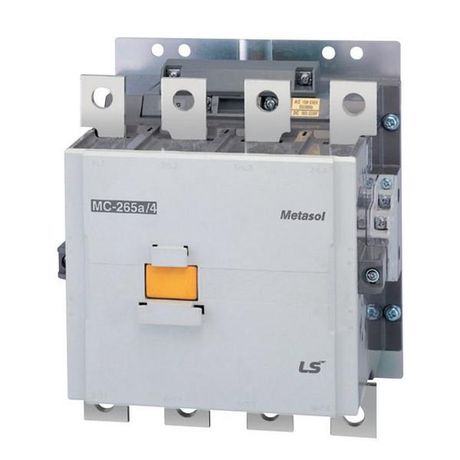

Контактор 4-х полюсный Metasol MC-265a/4P AC/DC100-200V 50/60Hz 2a2b, Screw | 1369000600 Lsis

Контактор 4-х полюсный AC/DC 100-200V 50/60Hz 2a2b с винтовым подключением от LS Electric - устройство для коммутации мощных нагрузок в системах автоматического управления. Подходит для частых включений и отключений двигателей, насосов, конвейеров и других оборудования. Артикул 1369000600 обеспечивает надёжную работу в промышленной среде.

Назначение и область применения

Контактор 4-х полюсный AC/DC 100-200V 50/60Hz 2a2b с винтовым подключением предназначен для удалённого включения и отключения трёхфазных электродвигателей, а также других мощных потребителей. Он работает в схемах, где требуется частое переключение: запуск и останов двигателя, управление нагревательными элементами, насосами, компрессорами, кран-балками, конвейерами и системами освещения. Устройство подходит как для переменного, так и для постоянного тока на стороне управления.

Технические характеристики

• Напряжение питания катушки управления: 100–200 В (переменный или постоянный ток, 50/60 Гц)
• Номинальный ток главных контактов: 265 А
• Количество полюсов: 4 - три для фаз, один для нейтрали или земли (в зависимости от схемы)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Рассчитан на управление электродвигателем мощностью до 147 кВт
• Тип подключения: винтовой - для проводов сечением до 25 мм2 (по стандарту IEC)
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя без внешней схемы

Совместимость и монтаж

Контактор 4-х полюсный AC/DC 100-200V 50/60Hz 2a2b с винтовым подключением устанавливается исключительно на монтажную плату. Для этого требуются отверстия под крепёжные болты, указанные в чертежах производителя. Клеммы для силовых цепей и катушки управления выполнены винтового типа - необходимо использовать гаечные ключи для затяжки. Не допускается установка на DIN-рейку. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Убедитесь, что площадка монтажа выдерживает механическую нагрузку и имеет достаточное охлаждение.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 для контакторов. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли, влаги или брызг. Применение вне закрытых щитов или в условиях повышенной влажности, пыли или химических паров недопустимо. Работа в среде с взрывоопасными газами или пылью требует дополнительной защиты корпуса.

Преимущества

• Поддержка AC/DC управления - совместим с большинством контроллеров, PLC и кнопочных постов
• Высокая коммутационная способность (265 А) - подходит для тяжёлых промышленных нагрузок
• Чёткая схема контактов (2a2b) - удобна для реализации блокировок и сигналов состояния
• Надёжные винтовые клеммы - обеспечивают долговременный контакт без потерь
• Совместим с двигателями до 147 кВт - снижает необходимость в использовании более крупных моделей

Ограничения применения

• Не подлежит установке на DIN-рейку - требует специальной монтажной платформы
• Защита IP20 - нельзя применять в сырых, пыльных или наружных условиях без дополнительного кожуха
• Нереверсивное исполнение - для реверса нужен второй контактор и блокировка
• Отсутствие встроенной защиты от перегрузки - обязательно использование теплового реле
• Не рекомендован для работы с высокими импульсными нагрузками (например, сварочные аппараты)

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения
• Включение/выключение конвейера на пищевом производстве через PLC
• Автоматическое включение тепловой печи по таймеру
• Дистанционное управление освещением в цеху через кнопочный пост
• Контроль работы вентилятора в системе кондиционирования воздуха

Практические советы

• Перед монтажом проверьте соответствие сечения провода и класса жилы - используйте медные провода сечением 4–25 мм2
• Обязательно подключите тепловое реле последовательно с двигателем - контактор не защищает от перегрузки
• При работе с DC-катушкой соблюдайте полярность подключения - неверное соединение может повредить катушку
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы и вызовет перегрев
• Для длительной службы обеспечьте хорошую вентиляцию вокруг контактора - он греется при работе
• Артикул 1369000600 заменяет аналогичные модели от LSIS - можно использовать как прямой аналог
