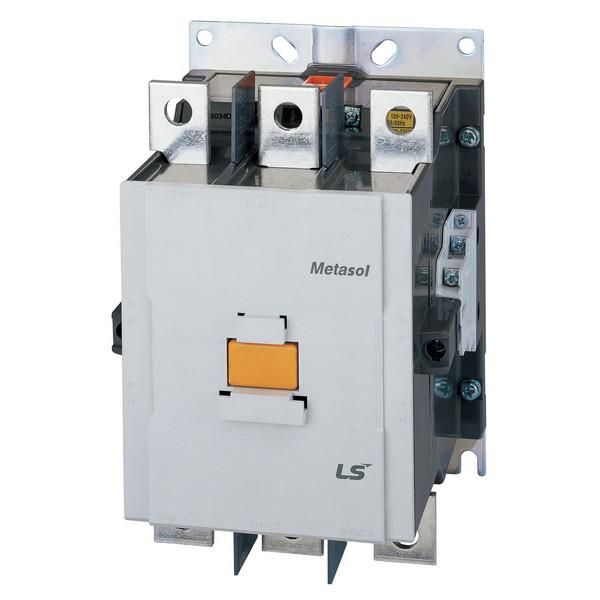

Контактор Metasol MC-330a AC/DC100-200V 50/60Hz 2a2b, Screw | 1370000200 Lsis

Контактор MC-330a AC/DC 100-200V 50/60Hz 2a2b с винтовым креплением - это трёхполюсный пускатель от LS Electric, рассчитанный на управление мощными нагрузками до 160 кВт. Он подходит для частых включений и отключений в системах автоматизации, где важна надёжность и совместимость с сетями 100–200 В постоянного или переменного тока.

Назначение и область применения

MC-330a предназначен для коммутации силовых цепей трёхфазных электродвигателей, компрессоров, насосов, конвейеров, кран-балок и других устройств с высокой нагрузкой. Его используют в системах дистанционного управления, где требуется надёжное включение и выключение без механических переключателей. Подходит как для промышленного оборудования, так и для объектов с умеренной интенсивностью работы - например, вентиляции, отопления, освещения крупных помещений.

Технические характеристики

• Номинальный ток: 330 А - способен выдерживать длительную работу при максимальной нагрузке без перегрева.
• Напряжение катушки управления: 100–200 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разные системы управления.
• Рабочее напряжение контактной группы: 690 В - обеспечивает безопасную коммутацию в сетях с повышенным напряжением.
• Номинальная мощность двигателя: 160 кВт - оптимально подобран для управления крупными асинхронными двигателями.
• Количество полюсов: 3 - три независимые силовые цепи для контроля фаз трёхфазной сети.
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяет реализовать сложные схемы блокировок и сигнализации.
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса нужен второй контактор.
• Метод монтажа: DIN-рейка - легко устанавливается в щитах по стандарту IEC 60715.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри корпуса.

Совместимость и монтаж

MC-330a монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов имеют винтовой зажим - подходят медные жилы сечением до 50 мм2. Для правильного подключения важно соблюдать полярность при использовании постоянного тока на катушке. Устройство не имеет встроенных тепловых реле - для защиты двигателей необходимо использовать внешние устройства. Совместим с большинством контроллеров и ПЛК, работающих на напряжении 100–200 В.

Безопасность и стандарты

Контактор соответствует международным требованиям к безопасности для электрооборудования. Применяет материалы, устойчивые к нагреву и горению. Сертифицирован для использования в промышленных условиях согласно IEC 60947-4-1. IP20 не допускает использование вне закрытых шкафов - риск поражения током и повреждения от пыли или влаги остаётся при открытой установке.

Преимущества

• Универсальная катушка управления - поддерживает как AC, так и DC, снижает необходимость подбора специализированных моделей.
• Высокая коммутационная износостойкость - рассчитан на частые операции включения/выключения без потери надёжности.
• Чёткая визуальная индикация положения контактов - можно определить состояние (включено/выключено) без тестера.
• Простота замены - стандартный форм-фактор и крепление позволяют менять контактор без переделки щита.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя требуется два контактора и блокировка взаимной блокировки.
• IP20 исключает применение во влажных, пыльных или наружных условиях - обязательно использование в закрытом щите.
• Отсутствие встроенного тепловой защиты - нельзя использовать без внешнего термореле при работе с двигателями.
• Не рекомендован для частых пусков сверхнагрузочных механизмов - превышение 8–10 включений в час может снизить срок службы.

Примеры использования

• Управление насосом водоснабжения в котельной через ПЛК с выходом 110 В DC.
• Включение конвейера на пищевом производстве с частотным преобразователем и кнопочным постом.
• Автоматическое включение тепловой печи при достижении заданной температуры.
• Контроль освещения в цеху через таймер или датчик движения с питанием 220 В AC.

Практические советы

• Перед установкой проверьте соответствие напряжения катушки (100–200 В) с источником управления - неверное напряжение вызывает отказ или перегрев.
• Используйте кабели с достаточным сечением - для 330 А минимум 50 мм2, особенно на длинных участках.
• Обязательно используйте внешнее тепловое реле при управлении двигателями - даже если двигатель указан как 160 кВт, реальные условия могут отличаться.
• При сборке схемы с несколькими контакторами учтите, что MC-330a не имеет встроенного механизма блокировки - применяйте механические или электрические блокировки для предотвращения одновременного включения.
• Проверяйте затяжку винтов клемм после первых нескольких включений - возможна усадка провода.
