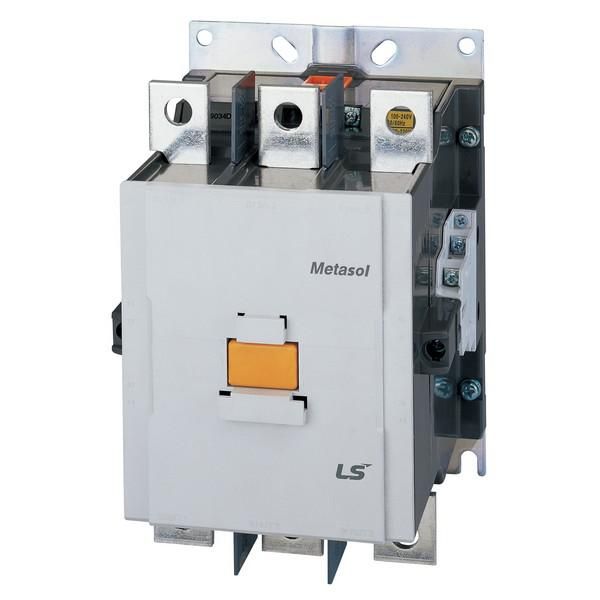

Контактор Metasol MC-400a AC100-240V 50/60Hz 2a2b Screw DC100-220V - 1371000200 LSIS

Контактор LS Electric MC-400a с винтовым креплением - это надёжный пускатель для частого включения и отключения мощных нагрузок переменного и постоянного тока. Подходит для управления двигателями, насосами, конвейерами и другим оборудованием с номинальной мощностью до 200 кВт.

Назначение и область применения

Контактор MC-400a предназначен для коммутации силовых цепей с высокими токами - в частности, для запуска, останова и контроля трёхфазных асинхронных двигателей. Он работает в системах дистанционного управления, где требуется надёжное и долговечное переключение. Применяется в промышленном оборудовании: на конвейерах, в насосных станциях, компрессорах, кран-балках, тепловых печах и системах кондиционирования. Также подходит для управления освещением в крупных объектах.

Технические характеристики

• Тип тока: переменный и постоянный (AC/DC)
• Номинальный ток: 400 А
• Рабочее напряжение: до 690 В
• Напряжение катушки управления: 100–200 В (AC/DC)
• Частота: 50/60 Гц
• Количество полюсов: 3
• Контакты нормально открытые (НО): 5 пар
• Контакты нормально закрытые (НЗ): 2 пары
• Номинальная мощность двигателя: 200 кВт
• Тип исполнения: нереверсивный
• Способ подключения: винтовой зажим
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Механическая износостойкость: 2,5 миллиона циклов
• Коммутационная износостойкость: 0,5 миллиона циклов
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Контактор MC-400a устанавливается на DIN-рейку или жестко фиксируется на металлической панели через отверстия для крепления. Для подключения используются винтовые зажимы - требует качественной затяжки проводов с соблюдением момента. Катушка управления питается от сети 100–200 В переменного или постоянного тока. Убедитесь, что напряжение соответствует указанному диапазону - выход за пределы может повредить катушку. Совместим с автоматическими выключателями и тепловыми реле серии LS Electric для создания полноценной системы защиты двигателя.

Безопасность и стандарты

Контактор MC-400a соответствует международным требованиям к устройствам коммутации мощности. Степень защиты IP20 обеспечивает безопасность при установке внутри щитов - внешние части недоступны для случайного прикосновения. Однако не предназначен для работы во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса. Не используйте в условиях повышенной вибрации без демпферов - это снижает срок службы механических элементов.

Преимущества

• Высокая коммутационная способность - способен выдерживать частые включения даже при максимальном токе 400 А
• Универсальное питание катушки: совместим с сетями 100–200 В AC и DC, что упрощает интеграцию в разные системы управления
• Долгий срок службы благодаря высокой механической и коммутационной износостойкости
• Гибкое количество вспомогательных контактов (5 НО + 2 НЗ) позволяет реализовать сложные схемы управления
• Подтверждённая надёжность бренда LS Electric - продукция прошла сертификацию и проверена в промышленных условиях

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 исключает работу на открытом воздухе или в сыром помещении
• Не подходит для реверсивных схем - для этого нужен двойной контактор или специальный реверсивный пускатель
• Требует правильного подбора сечения проводов: для 400 А необходимо использовать медные кабели минимум 95–120 мм2
• Не рекомендуется для частого пуска двигателей с высоким моментом (например, дробилок) без учёта термической нагрузки - возможен перегрев контактной группы
• Не имеет встроенной защиты от перегрузки - обязательно применять с тепловым реле

Примеры использования

• Управление насосом в системе водоснабжения завода - включение/выключение по сигналу от PLC
• Пуск 180 кВт электродвигателя ленточного конвейера в пищевой промышленности
• Переключение нагревательных элементов в термической печи с помощью сигнала от температурного контроллера
• Автоматическое управление освещением на складском комплексе через центральную систему
• Контроль работы воздушного компрессора в цехе с частыми циклами включения

Практические советы

• При монтаже на плату следите за равномерным давлением на винтовые зажимы - перетяжка повреждает контакты, недотяжка вызывает нагрев
• Для длительной работы при максимальной нагрузке (400 А) обеспечьте хорошую вентиляцию вокруг контактора - он греется при работе
• Проверяйте соответствие напряжения катушки: если используется 220 В, то этот контактор не подойдёт - выбирайте версию с 220–240 В
• Используйте вспомогательные контакты (НО и НЗ) для формирования обратной связи в системе управления - это повысит надёжность аварийной остановки
• При замене старого контактора сверьте тип крепления и расположение выводов - MC-400a имеет стандартную геометрию, но отличается от моделей других производителей
• Рекомендуется периодически проверять состояние контактов - особенно после 100 тысяч циклов - при окислении или оплавлении заменяйте сразу
