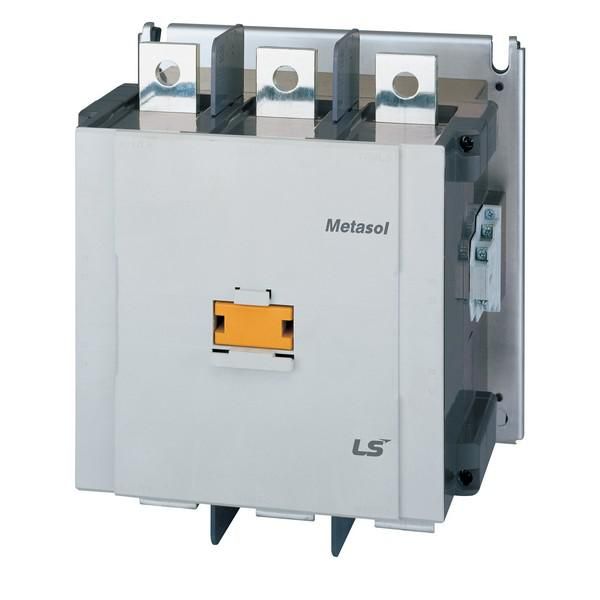

Контактор Metasol MC-500a AC/DC200V 50/60Hz 2a2b, Screw | 1372000200 Lsis

Контактор MC-500a AC/DC 200В 50/60Hz 2a2b с винтовым креплением от LS Electric предназначен для коммутации мощных нагрузок в системах автоматического управления. Этот контактный аппарат обеспечивает надёжное включение и отключение трёхфазных цепей до 500 А, подходит для частых операций и работает как с переменным, так и с постоянным током управления. Артикул 1372000200 соответствует модели с винтовым подключением и монтажом на плату.

Назначение и область применения

Контактор MC-500a AC/DC 200В 50/60Hz 2a2b с винтовым креплением используется для дистанционного включения и выключения силовых цепей. Он применяется там, где требуется частое переключение больших токов - например, при запуске и остановке трёхфазных асинхронных двигателей мощностью до 265 кВт. Также подходит для управления: компрессорами, насосами, кран-балками, конвейерами, тепловыми печами и системами освещения. Устройство не рассчитано на реверсирование - только одностороннее управление.

Технические характеристики

• Номинальный ток: 500 А - способен коммутировать мощные нагрузки без перегрева
• Напряжение катушки управления: 200 В (переменный или постоянный ток - AC/DC)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Количество силовых полюсов: 3 - для работы с трёхфазной сетью
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Номинальная мощность двигателя: 265 кВт - максимальная рекомендованная нагрузка
• Тип подключения: винтовой зажим - требует фиксации проводов гаечным ключом
• Способ монтажа: на монтажную плату - устанавливается в щитах через отверстия, не на DIN-рейку

Совместимость и монтаж

Контактор MC-500a AC/DC 200В 50/60Hz 2a2b с винтовым креплением монтируется исключительно на монтажную плату. Для установки нужны отверстия под крепёжные болты - он не совместим с DIN-рейками. Подключение силовых клемм и катушки выполнено винтовым способом: используйте отвёртки или ключи подходящего размера, затягивайте равномерно, чтобы избежать повреждения пластмассовой корпуса. Кабели должны иметь жилы сечением, соответствующее току 500 А - обычно 95–150 мм2, в зависимости от материала (медь/алюминий). Вспомогательные контакты используются для сигнализации, блокировок и управления другими устройствами.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на контакторы для промышленного оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли и воды. Применяйте только в сухих помещениях внутри электрошкафов. Не допускайте воздействия агрессивных сред, масла, брызг жидкостей. Работа при температуре выше +40 C требует снижения нагрузки - проверьте данные производителя по дерating’у.

Преимущества

• Поддержка AC/DC - можно использовать с любым типом управляющего напряжения, что упрощает проектирование
• Высокая коммутационная способность - 500 А позволяет заменить несколько более слабых контакторов
• Наличие двух пар вспомогательных контактов - удобно для создания схем самоблокировки и сигналов состояния
• Простая механическая конструкция - высокая надёжность и долгий срок службы при правильном монтаже
• Совместимость с продукцией LS Electric - легко найти аналогичные устройства для расширения системы

Ограничения применения

• Не подходит для реверсивных схем - нельзя применять для изменения направления вращения двигателя
• IP20 - нельзя устанавливать вне шкафа, в сырых, пыльных или агрессивных средах
• Монтаж только на плату - не подходит для стандартных щитов с DIN-рейками
• Требуется точный подбор сечения кабелей - малое сечение вызовет нагрев, большое - усложнит монтаж
• Не имеет встроенной защиты от перегрузки - обязательно использование теплового реле или автоматического выключателя

Примеры использования

• Управление крупным насосом в системе водоснабжения - включение/выключение по сигналу от PLC
• Пуск вентилятора в промышленной печи - частые циклы включения при смене режима нагрева
• Автоматическое включение конвейера на линии производства - с использованием одного из НО контактов для индикации “работает”
• Управление компрессором холодильной установки - с подключением НЗ контакта для аварийной остановки

Практические советы

• Проверяйте соответствие сечения кабелей и токового класса - для 500 А используйте медные жилы минимум 95 мм2
• При монтаже на плату соблюдайте минимальные зазоры между контактами - избегайте коротких замыканий
• Не забудьте подключить внешний тепловой реле - этот контактор не защищает двигатель от перегрузки
• При работе с DC-катушкой убедитесь, что полярность подключения соблюдена - хотя контактор работает и с любой полярностью, лучше следовать схеме
• При замене старого контактора сверьте габариты и расположение крепёжных отверстий - модель 1372000200 имеет специфическую посадку
• Для обслуживания отключите питание и убедитесь, что все конденсаторы разряжены - даже после отключения возможен остаточный заряд
