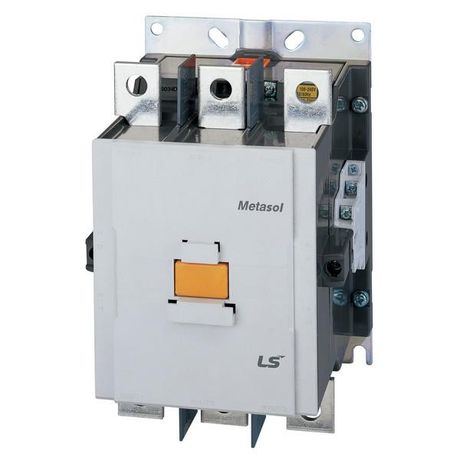

Контактор Metasol MC-400a кат. 400В AC 2a2b Screw LS Electric 1371000400 LSIS

Контактор LS Electric 1371000400 предназначен для коммутации мощных трёхфазных нагрузок с частыми включениями и отключениями. Он работает в сетях переменного тока 400 В, 50/60 Гц и подходит для управления двигателями до 200 кВт, а также другими промышленными устройствами - насосами, конвейерами, компрессорами.

Назначение и область применения

Контактор LS Electric 1371000400 используется для удалённого включения и выключения силовых цепей. Его основное применение - управление трёхфазными асинхронными электродвигателями мощностью до 200 кВт. Также он эффективен в системах дистанционного управления: освещением, тепловыми печами, кондиционерами, кран-балками, ленточными конвейерами и насосами. Подходит для автоматических и полуавтоматических схем, где требуется надёжная коммутация больших токов.

Технические характеристики

• Напряжение питания катушки: 400 В переменного тока (AC), частота 50/60 Гц
• Количество силовых полюсов: 3
• Номинальный ток: 400 А
• Номинальная мощность электродвигателя: 200 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 3
• Тип подключения: винтовой зажим
• Способ монтажа: на монтажную плату (DIN-рейку)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор LS Electric 1371000400 устанавливается на DIN-рейку стандартной ширины 35 мм. Для подключения используются винтовые зажимы - требует затяжки усилием, соответствующим рекомендациям производителя. Убедитесь, что провода имеют подходящую площадь сечения (обычно 16–95 мм2 для токов 400 А). Не допускается установка в условиях повышенной запылённости или влаги - степень защиты IP20 исключает работу вне закрытых щитов. Подключение вспомогательных контактов выполняется в соответствии со схемой управления - три НО контакта можно использовать для сигнализации состояния или блокировок.

Безопасность и стандарты

Контактор соответствует международным требованиям к безопасности для аппаратов управления электродвигателями. Применяет принципы, регламентируемые IEC 60947-4-1. Обеспечивает механическую и электрическую изоляцию между управляющей цепью и силовой частью. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая долговечность при частых включениях - рассчитан на интенсивную эксплуатацию
• Устойчив к перегрузкам благодаря термической стабильности контактной системы
• Простота замены - совместим с типичными DIN-рейками и стандартными клеммами
• Чёткая фиксация на рейке - предотвращает случайное выпадение
• Три вспомогательных контакта обеспечивают гибкость в построении схем управления

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя одним контактором
• IP20 не позволяет использовать в открытом исполнении - обязательно помещать в электрошкаф
• Не предназначен для работы с постоянным током - только переменный ток 400 В
• Требует правильного подбора сечения проводов; использование слишком тонких проводов вызывает нагрев и выход из строя
• Не имеет встроенного теплового реле - для защиты двигателя необходимо применять внешние устройства

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Запуск конвейера на пищевом производстве - через PLC с аварийной остановкой
• Контроль работы компрессора в холодильном оборудовании - с использованием одного из НО контактов для индикации “работает”
• Автоматическое включение тепловой печи после прогрева камеры

Практические советы

• Проверьте соответствие напряжения катушки 400 В - подача другого напряжения повредит контактор
• При монтаже используйте отвертку с ограничителем момента - переусиливать винты нельзя
• Обязательно проверяйте плотность соединений через 1–2 месяца после первого включения - вибрация может ослабить зажимы
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на вход катушки
• Если нужна реверсивная схема - выберите два контактора LS Electric 1371000400 и организуйте взаимоблокировку
