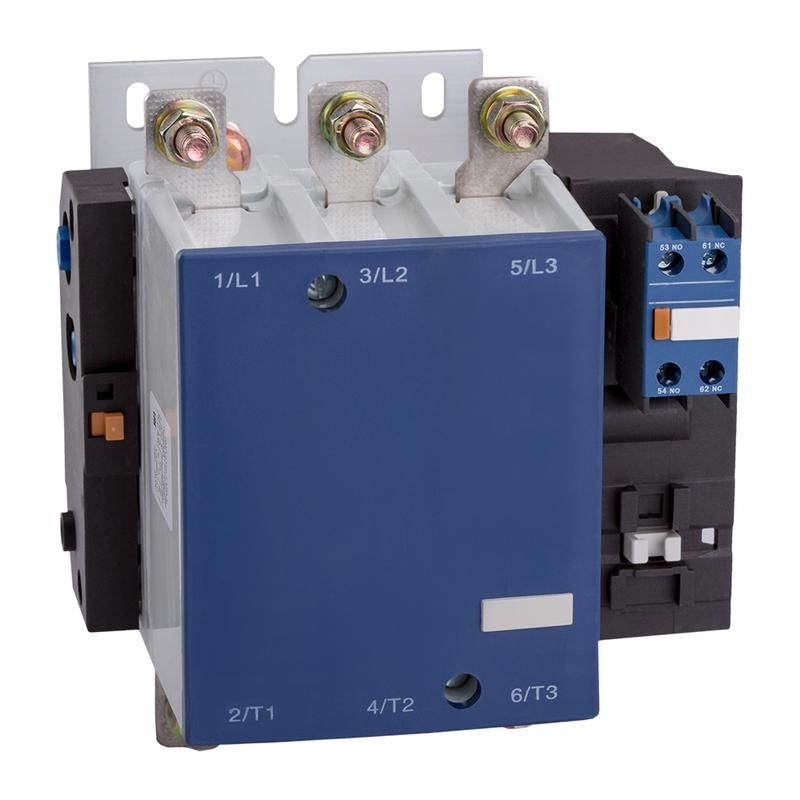

Контактор OptiStart E LC1E400M7 400А кат. 220В AC 1НО+1НЗ КЭАЗ 330292

Контактор LC1E400M7-400A-1NO+1NC-220AC от КЭАЗ предназначен для коммутации мощных нагрузок переменного тока, таких как двигатели, насосы и нагревательные устройства. Этот контактный аппарат обеспечивает надёжное включение и отключение цепей до 400 А при напряжении 220 В на катушке управления.

Назначение и область применения

Контактор LC1E400M7-400A-1NO+1NC-220AC используется для удалённого управления электродвигателями переменного тока: запуск, остановка и защита от перегрузок. Подходит для установки в системах автоматизации, где требуется частое включение/выключение нагрузки. Часто применяется в промышленном оборудовании - на конвейерах, насосных станциях, вентиляционных системах, лифтах, кранах, тепловых завесах и печах. Также может использоваться в схемах автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания;
• Род тока: переменный (AC) - работает исключительно в сетях с переменным током, не совместим с постоянным;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Мощность управляемого двигателя: до 200 кВт - соответствует максимальной нагрузке для двигателей такого класса;
• Исполнение: нереверсивный - не предназначен для изменения направления вращения двигателя; для реверса нужен второй контактор;
• Степень защиты: IP00 - нет защиты от пыли и воды; устанавливается только внутри щита или защищённой среды;
• Способ подключения: винтовые зажимы - для силовых и управляющих цепей;
• Производитель: КЭАЗ (Курский электроаппаратный завод).

Совместимость и монтаж

Контактор LC1E400M7-400A-1NO+1NC-220AC монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715). Для подключения используются винтовые зажимы - затяжка проводов должна выполняться моментом 1–1,5 Нм. Максимальное сечение медного провода для силовых контактов - 95 мм2, для управляющей катушки - до 25 мм2. Убедитесь, что провода плотно фиксируются - слабый контакт вызывает перегрев и выход из строя. Не допускается установка вне корпуса или в условиях повышенной влажности без дополнительной защиты.

Безопасность и стандарты

Контактор LC1E400M7-400A-1NO+1NC-220AC соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Произведён в соответствии с международными стандартами безопасности для оборудования низкого напряжения. Однако из-за степени защиты IP00 не имеет собственной защиты от внешних воздействий - обязательна установка в распределительном шкафу с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/отключения;
• Устойчивость к импульсным перегрузкам - сохраняет работоспособность даже при кратковременных скачках тока;
• Чёткий и быстрый переход состояний - минимизация дугового замыкания благодаря продуманной дугогасящей камере;
• Простота обслуживания - доступ к контактам через съёмную крышку без демонтажа всего аппарата;
• Широко распространённая серия LC1E - легко найти аналоги и запчасти.

Ограничения применения

• Не подходит для работы в условиях высокой запылённости, сырости или агрессивной среды - IP00 не обеспечивает никакую защиту;
• Не предназначен для реверсивных схем - для изменения направления вращения двигателя требуется два контактора;
• Требует точного соблюдения напряжения катушки - отклонение +-10% от 220 В может привести к некорректному срабатыванию или повреждению катушки;
• Не рекомендован для частого пуска двигателей свыше 200 кВт - риск перегрева контактов и снижения срока службы;
• Не содержит встроенной тепловой защиты - необходимо использовать внешние тепловые реле или защитные автоматы.

Примеры использования

• Управление крупным насосом в системе водоснабжения - включение при достижении нижнего уровня воды;
• Автоматический запуск вентилятора в промышленной печи после нагрева до заданной температуры;
• Подключение компрессора в системе кондиционирования воздуха;
• Коммутирование основного питания в схеме АВР при отказе основного источника;
• Управление конвейерной лентой на пищевом производстве.

Практические советы

• Выбирая контактор LC1E400M7-400A-1NO+1NC-220AC, проверьте соответствие напряжения вашей сети (220 В AC) - использование 380 В испортит катушку;
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ;
• При монтаже в шкафу обеспечьте достаточное охлаждение - воздушный поток вокруг контактора должен быть свободным;
• Для контроля состояния контактов периодически проверяйте наличие следов оплавления или нагара - особенно при частых пусках;
• Если вам нужна защита от пыли и влаги - выбирайте модель с IP65 или устанавливайте этот контактор внутрь герметичного бокса;
• Для реверсивного управления - параллельно установите ещё один контактор LC1E400M7-400A-1NO+1NC-220AC с блокировкой взаимного включения.
