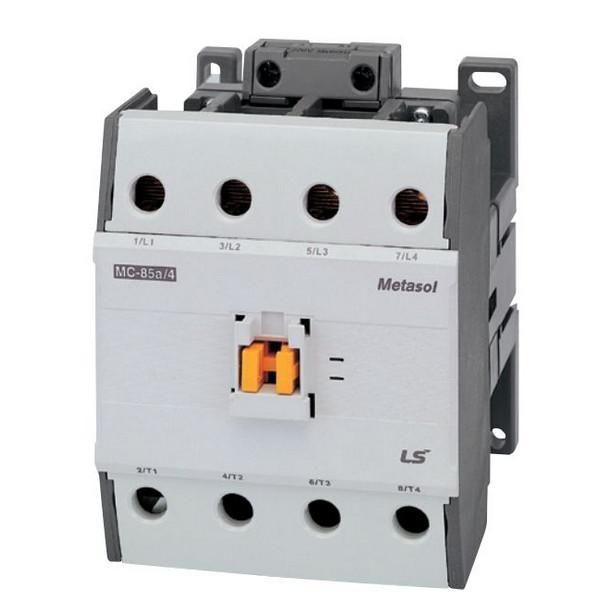

Контактор 4-х полюсный Metasol MC-85a/4P AC220V 50Hz, Screw | 1341021000 Lsis

Контактор 4-полюсный AC220V 50Hz MC-85a/4P с винтовым креплением - это надёжное устройство для коммутации трёхфазных нагрузок до 85 А, предназначенное для частых включений и отключений в системах автоматизации. Бренд LS Electric предлагает эту модель как часть серийной линейки MC, подходящую для промышленного оборудования с жесткими требованиями к долговечности.

Назначение и область применения

Контактор 4-полюсный AC220V 50Hz MC-85a/4P используется для удалённого включения и выключения трёхфазных электроприёмников через управляющую цепь 220 В переменного тока. Он обеспечивает безопасную коммутацию высоких токов без механического воздействия на оператора. Подходит для управления двигателями, нагревательными элементами, насосами, компрессорами, конвейерами и системами освещения. Применяется в промышленных щитах, на станках, в системах HVAC и на объектах с частыми циклами запуска-останова.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока (AC), частота 50 Гц
• Количество силовых полюсов: 4 (все нормально замкнутые - НО)
• Номинальный ток контактов: 85 А при AC-1 (резистивная нагрузка)
• Номинальная мощность управляемого двигателя: 95 кВт (при 380 В, 4-полюсный двигатель)
• Тип подключения: винтовой зажим - позволяет использовать провода сечением до 25 мм2
• Способ монтажа: установка на монтажную плату (DIN-рейку не поддерживается)
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: нереверсивное - не поддерживает переключение направления вращения двигателя

Совместимость и монтаж

Контактор 4-полюсный AC220V 50Hz MC-85a/4P монтируется исключительно на специальную монтажную плату - он не имеет крепления на DIN-рейку. Для установки требуется подготовить отверстия под болты, указанные в чертежах производителя. Убедитесь, что площадка жёсткая, без вибраций, чтобы избежать самопроизвольного отключения. Подключение силовых проводов выполняется через винтовые зажимы - затягивать необходимо усилием 1–1,5 Нм, не допуская перегиба медных жил. Управляющая катушка подключается к двум клеммам A1 и A2, расположенным на передней панели.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицировано для работы в условиях промышленного электрооборудования. IP20 не обеспечивает защиту от внешних факторов - использование вне закрытых шкафов недопустимо. Автоматическое отключение при перегрузке не предусмотрено - требует внешней защиты (например, теплового реле или автоматического выключателя).

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения-отключения
• Надёжная фиксация контактов благодаря винтовому соединению - снижает риск нагрева и окисления
• Широкий диапазон рабочего тока - подходит как для малых, так и для крупных двигателей до 95 кВт
• Простота диагностики - визуальный индикатор положения контактов доступен на корпусе
• Совместимость с другими изделиями серии MC - можно собирать комплексные системы управления

Ограничения применения

• Не применяется в открытых помещениях - IP20 не защищает от пыли, влаги и брызг
• Не поддерживает реверс - для изменения направления вращения нужен второй контактор или реверсивный пускатель
• Требует обязательной установки в электрический шкаф - нельзя монтировать на стену без защиты
• Не совместим с DIN-рейкой - требует специальной монтажной платы, что усложняет модульную сборку
• Не рекомендован для частых пусков сверх 60 раз в час - возможен перегрев катушки

Примеры использования

• Запуск и останов трёхфазного асинхронного двигателя насоса в системе водоснабжения
• Управление нагревательными элементами в термических печах с программным контролем
• Включение ленточного конвейера в пищевой промышленности по сигналу PLC
• Автоматическое включение вентиляторов кондиционера в зависимости от температуры
• Дистанционное управление освещением на складских площадях через кнопочные посты

Практические советы

• Выбирайте сечение проводов согласно таблице производителя - для 85 А используйте минимум 16–25 мм2 меди
• Обязательно устанавливайте предохранители или автоматы с характеристикой D или C перед контактором - для защиты от КЗ
• Проверьте соответствие напряжения катушки - 220 В +-10%, иначе контакт будет плохо замыкаться или гудеть
• При длительной работе в режиме частых включений - следите за температурой корпуса; при нагреве выше 60 C проверьте вентиляцию шкафа
• Для удобства обслуживания - оставляйте свободное место вокруг контактора 4-полюсного AC220V 50Hz MC-85a/4P для доступа к клеммам
• Не используйте этот контактор вместо реверсивного пускателя - даже при параллельном подключении двух экземпляров есть риск взаимного замыкания
