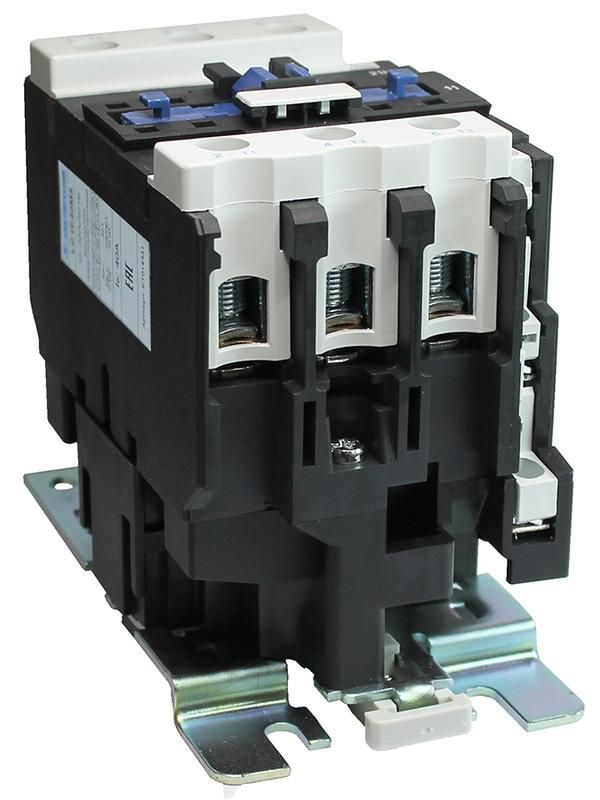

Контактор электромагнитный LC1E40M5, 3P, 40А, 1НО+1НЗ, 220В/50Гц, (ЭТ) - ET014331 Электротехник

Контактор электромагнитный 3P 40А 1НО+1НЗ 220В/50Гц LC1E40M5 от бренда Электротехник предназначен для частого включения и отключения трёхфазных нагрузок, таких как асинхронные двигатели, с током до 40 А. Этот контактный аппарат надёжно работает в промышленной автоматике и легко интегрируется в системы управления.

Назначение и область применения

Контактор электромагнитный 3P 40А 1НО+1НЗ 220В/50Гц LC1E40M5 используется для коммутации трёхфазных цепей переменного тока. Он подходит для управления асинхронными двигателями с короткозамкнутым ротором (категория применения AC-3), а также для неиндуктивных и слабоиндуктивных нагрузок (AC-1). Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках и другом оборудовании, где требуется частое включение/выключение.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 40 А
• Напряжение управления: 220 В / 50 Гц
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Категория применения: AC-3 (двигатели), AC-1 (неиндуктивные нагрузки)
• Механическая износостойкость: высокая
• Уровень шума при работе: сниженный

Совместимость и монтаж

Контактор LC1E40M5 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов рассчитаны на медные жилы сечением до 16 мм2. Управляющая катушка подключается к сети 220 В через кнопочные посты, термореле или контроллер. Для подключения контрольных цепей используются встроенные вспомогательные контакты НО и НЗ. Перед установкой проверьте соответствие напряжения управления указанному в маркировке - 220 В/50 Гц. Не допускается подключение к постоянному току.

Безопасность и стандарты

Контактор электромагнитный 3P 40А 1НО+1НЗ 220В/50Гц LC1E40M5 имеет защиту клемм от случайного прикосновения - токоведущие части закрыты корпусом. Для обеспечения безопасности при аварийных ситуациях (перегрев, КЗ) обязательно применение внешних средств защиты: автоматического выключателя или предохранителей с номиналом, соответствующим току нагрузки (до 40 А).

Преимущества

• Защита клемм от доступа посторонних предметов и прикосновений - повышает безопасность обслуживания.
• Высокая механическая износостойкость - позволяет выполнять десятки тысяч операций включения/отключения без потери работоспособности.
• Устойчивость к вибрациям и ударным нагрузкам - подходит для установки на оборудование с высокой степенью механических воздействий.
• Низкий уровень шума при срабатывании - снижает уровень фонового шума в рабочих зонах.
• Энергоэффективная катушка управления - потребляет меньше электроэнергии при удержании, чем аналогичные модели старых серий.

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками высокой мощности вне категории AC-3 (например, трансформаторы, мощные электромагниты).
• Не защищён от перегрузок - требует обязательного подключения внешнего теплового реле или автомата.
• Работает только с переменным током 50 Гц; не совместим с сетями постоянного тока или частотой 60 Гц.
• Не имеет встроенного функционала для защиты от фазового дисбаланса или отсутствия фазы - такие задачи решаются внешними устройствами.

Примеры использования

• Управление двигателем насоса воды в системе водоснабжения.
• Включение/выключение вентилятора охлаждения в промышленном оборудовании.
• Автоматическое управление конвейерной лентой на пищевом производстве.
• Коммутирование нагревательных элементов в сушильных камерах (при условии AC-1).

Практические советы

• При монтаже используйте только качественные кабели с подходящим сечением - перегрузка по току вызывает перегрев клемм.
• Обязательно проверяйте напряжение питания катушки перед первым запуском - неверное напряжение (например, 380 В вместо 220 В) приведёт к выходу из строя.
• Избегайте установки рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание.
• Перед заменой контактора LC1E40M5 сверьте тип и количество вспомогательных контактов - модель с другой комбинацией (например, 2НО) не подойдёт без доработки схемы.
• Регулярно осматривайте контакты на наличие следов подгорания - при появлении окисления или задиров замените контактную группу или весь прибор.
