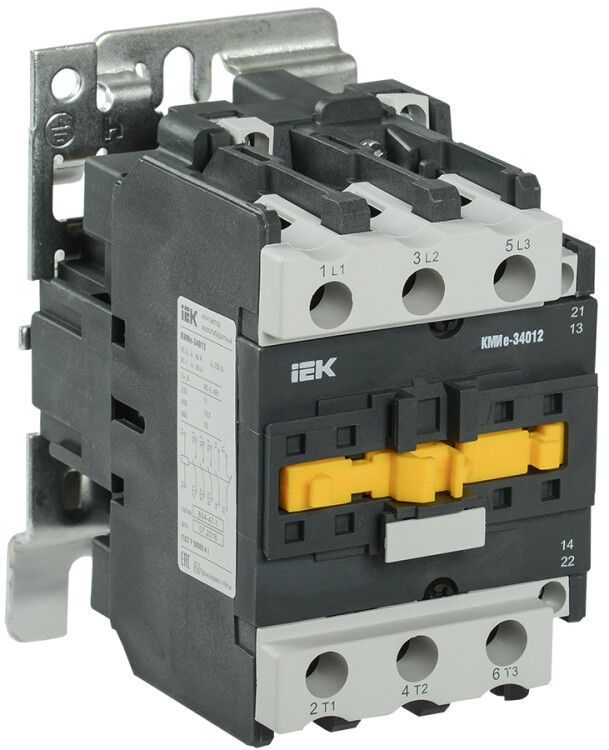

Контактор КМИе-34012 40А 230В/АС3 1НО;1НЗ | KKME31-040-230-11 GENERICA IEK

Контактор КМИе-34012 40А 230В/АС3 - компактное устройство для дистанционного включения и выключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Бренд IEK, артикул kkme31-040-230-11, обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор КМИе-34012 40А 230В/АС3 предназначен для коммутации трёхфазных цепей переменного тока. Он используется для запуска, остановки и защиты электродвигателей мощностью до 18,5 кВт, а также для управления другими малоиндуктивными нагрузками - например, нагревательными элементами, вентиляторами, насосами, тепловыми завесами и системами освещения.

Подходит для установки в щитах автоматического ввода резерва (АВР), на станках, конвейерах и других устройствах, где требуется частое включение-выключение. Устройство не поддерживает реверс - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 40 А (при AC3 - для двигателей); 40 А (при AC1 - для активных нагрузок)
• Напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC)
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Тип подключения: винтовые зажимы
• Срок службы: 15 лет (электрическая износостойкость при номинальной нагрузке)
• Исполнение: нереверсивное

Совместимость и монтаж

Контактор КМИе-34012 40А 230В/АС3 устанавливается исключительно на монтажную плату - он не имеет крепления на DIN-рейку. Для сборки используйте печатную плату с отверстиями под выводы контактора. Подключение проводов осуществляется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения изоляции.

Устройство допускает монтаж на вертикальной поверхности с отклонением до +-30° по горизонтали. Это позволяет гибко размещать его в ограниченном пространстве, но не рекомендует укладывать горизонтально или перевёрнуто.

Безопасность и стандарты

Контактор КМИе-34012 40А 230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Соответствие гарантирует безопасность при работе с нагрузками категории AC3 (пуски электродвигателей) и AC1 (активные нагрузки).

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы до 15 лет при штатной нагрузке
• Компактные габариты - удобен для плотной компоновки в распределительных щитах
• Наличие одного НО и одного НЗ контакта - позволяет реализовать базовые схемы управления, сигнализации и блокировок
• Устойчивость к перегрузкам и импульсным токам при пуске двигателей

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные контакты для переключения фаз
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Только монтаж на плату - невозможно установить на стандартную DIN-рейку
• Напряжение катушки - только 230 В AC; не совместим с сетью 110 В или постоянным током
• Максимальная мощность двигателя - 18,5 кВт; для более мощных - нужен другой контактор

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение тепловой завесы в торговом зале
• Автоматический пуск вентилятора в HVAC-системе
• Коммутирование нагревательного элемента в термокамере
• Схема АВР с использованием НЗ контакта для контрольной сигнализации состояния

Практические советы

• При выборе контактора проверьте соответствие напряжения катушки (230 В AC) вашей сети управления - неверное напряжение вызовет отказ или перегрев.
• Учитывайте посадочные размеры и расположение выводов - перед монтажом сверьтесь с чертежом в документации.
• Для долгой работы избегайте частых включений выше 600 раз в час - это снижает срок службы.
• При подключении силовых проводов используйте жилы сечением 1–10 мм2 - указано в спецификациях IEK.
• Если требуется защита от пыли и влаги - поместите контактор КМИе-34012 40А 230В/АС3 внутрь герметичного бокса с классом защиты IP54 или выше.
