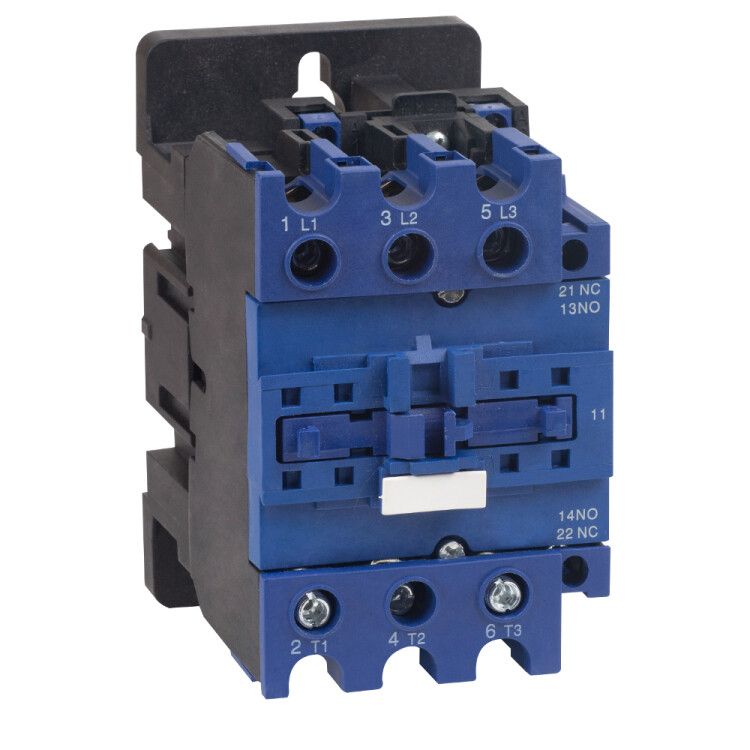

Контактор ПМЛ-4160ДМ УХЛ4 Б 80А кат. 380В AC КЭАЗ 110635

Контактор ПМЛ-4160ДМ-80А-380AC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации трёхфазных электродвигателей мощностью до 37 кВт в цепях переменного тока 380 В. Артикул 110635 соответствует сериям ПМЛ и РТЛ, предназначенным для промышленной автоматизации.

Назначение и область применения

Контактор ПМЛ-4160ДМ-80А-380AC-УХЛ4-Б используется для включения и отключения трёхфазных электродвигателей, насосов, компрессоров, вентиляторов и других нагрузок с высокой пусковой токовой нагрузкой. Подходит для систем автоматического управления, где требуется частое включение/выключение. Применяется в машиностроении, пищевой промышленности, водоснабжении и на конвейерных линиях.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток главных контактов: 80 А
• Количество главных контактов: 3 (для трёх фаз)
• Номинальная мощность управляемого двигателя: 37 кВт
• Количество вспомогательных контактов: 1 пара (НО - нормально открытый)
• Частота сети: 50/60 Гц
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, повышенная влажность)
• Способ монтажа: на DIN-рейку 35 мм
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-4160ДМ-80А-380AC-УХЛ4-Б монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные жилы сечением до 25 мм2 - более толстые провода не войдут в зажимы. Напряжение катушки управления - исключительно 380 В AC; применение другого напряжения повредит устройство. Вспомогательный контакт (1 НО) можно использовать для сигнализации состояния включения или в цепях блокировки. Совместим со всеми стандартными кнопочными станциями и реле времени из серии ПМЛ.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям внутри корпуса, но не защищает от попадания пыли, брызг или влаги - поэтому установка допускается только в закрытых щитах. Климатическое исполнение УХЛ4 позволяет использовать контактор в неотапливаемых помещениях с перепадами температур, включая зимние условия.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций включения/отключения
• Надёжные винтовые зажимы обеспечивают плотный контакт даже при длительной работе под нагрузкой
• Компактные габариты позволяют экономить место в распределительном шкафе
• Совместимость с другими изделиями серии ПМЛ упрощает замену и модернизацию оборудования
• Производится на КЭАЗ - заводе с проверенной технологией и контролем качества

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не поддерживает реверс - для изменения направления вращения двигателя нужен другой контактор или реверсивный блок
• Катушка управления работает только от 380 В AC - нельзя подключать к 220 В или постоянному току
• Не рекомендован для частых пусков при сверхтоке выше 8–10 кратного номинала - возможен быстрый износ контактов
• Вспомогательный контакт имеет малую коммутирующую способность - не предназначен для управления основной нагрузкой

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве через пускатель с тепловым реле
• Автоматический запуск вентиляционной системы по сигналу термостата
• Коммутация компрессора в системе воздушного давления

Практические советы

• Проверьте соответствие сечения кабеля - не превышайте 25 мм2, чтобы избежать плохого контакта и нагрева
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает вибрацию и искрение
• Подключите вспомогательный контакт к индикатору состояния - так проще диагностировать работу устройства без вскрытия шкафа
• Для защиты от перегрузок всегда сочетайте этот контактор с тепловым реле подходящего класса
• Замена аналогичного контактора старой модели? Убедитесь, что новый ПМЛ-4160ДМ-80А-380AC-УХЛ4-Б совпадает по габаритам и расположению клемм
