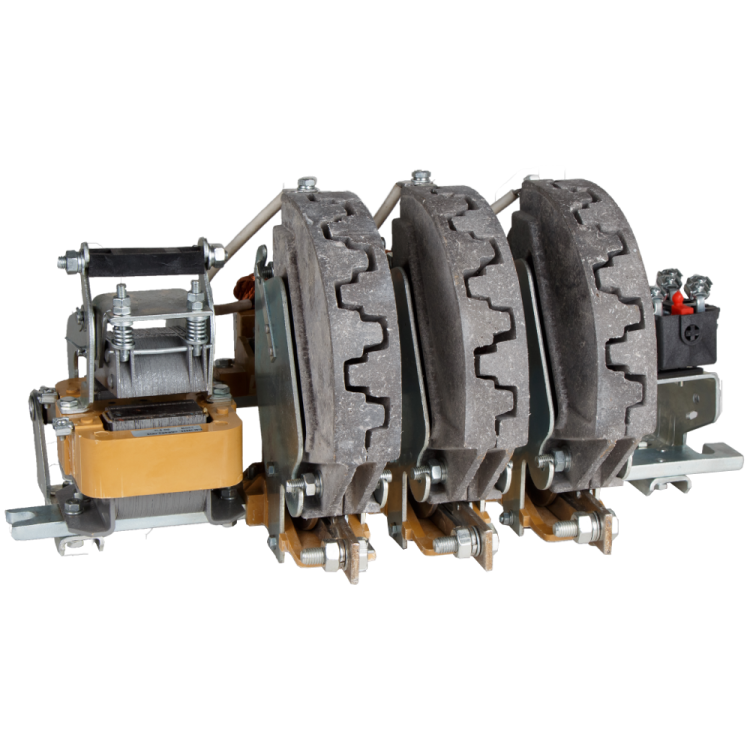

Контактор КТ-6043Б И2 У3 400А кат. 380В AC КЭАЗ 244013

Контактор КТ-6043Б-400А-380AC-И2-У3 - это устройство для частого включения и отключения мощных электродвигателей и других нагрузок до 400 А в цепях переменного тока 380 В. Произведённый КЭАЗ, он предназначен для промышленной автоматизации и устанавливается в распределительных щитах с открытым доступом.

Назначение и область применения

Контактор КТ-6043Б-400А-380AC-И2-У3 используется для дистанционного управления силовыми цепями. Он применяется там, где требуется надёжное коммутирование больших токов: запуск и остановка двигателей насосов, компрессоров, вентиляторов, конвейеров, станков. Подходит для систем автоматического управления, где важна частота включений - до 600 раз в час.

Технические характеристики

• Номинальный ток главных контактов: 400 А
• Напряжение катушки управления: 380 В переменного тока (AC)
• Исполнение: открытое (без корпуса, требует установки в защищённую среду)
• Климатическое исполнение: У3 - для умеренного климата, температура от −25 C до +40 C
• Степень защиты: IP00 - без защиты от внешних воздействий
• Частота включений: до 600 раз/час
• Рабочее положение: вертикальное (до 90° от горизонтали)

Совместимость и монтаж

Контактор КТ-6043Б-400А-380AC-И2-У3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 95 мм2. Катушка управления подключается к цепям управления через два вывода A1 и A2. Обязательно соблюдать полярность при подключении - фаза и ноль должны соответствовать маркировке. Монтаж допускается только в закрытых шкафах или помещениях, исключающих случайный контакт с токоведущими частями.

Безопасность и стандарты

Производится в соответствии с ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Соответствует требованиям безопасности для оборудования класса I. Открытая конструкция требует обязательного использования защитных кожухов или расположения в недоступных местах. Нельзя использовать в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактным материалам
• Устойчивость к перегрузкам и импульсным токам при пуске двигателя
• Простая замена катушки управления без демонтажа всего контактора
• Широко распространённая серия КТ от КЭАЗ - легко найти аналоги и запчасти

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Запрещено использование вне закрытых щитов - риск поражения током
• Не рекомендован для постоянной работы при температуре выше +40 C
• Не совместим с цепями постоянного тока - катушка рассчитана только на 380 В AC
• Нельзя применять в условиях высокой запылённости или конденсации влаги без дополнительной герметизации

Примеры использования

• Автоматический пуск трёхфазного электродвигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Переключение режимов работы вентиляционной системы в промышленном цехе
• Коммутация нагревательных элементов в термических установках

Практические советы

• При выборе контактора КТ-6043Б-400А-380AC-И2-У3 проверьте соответствие напряжения катушки вашей сети управления - 380 В AC - и не используйте вместо него модели с другой катушкой
• Обеспечьте достаточное охлаждение вокруг устройства - воздушный зазор минимум 50 мм со всех сторон
• Проверяйте затяжку болтов клемм каждые 6 месяцев - особенно после первых 100 включений
• Для длительной службы рекомендуется устанавливать дополнительный тепловой реле или электронный защитный модуль
• Если нужна защита от пыли и влаги - выбирайте контакторы серии КТПВ с закрытым исполнением, а не этот открытый вариант
