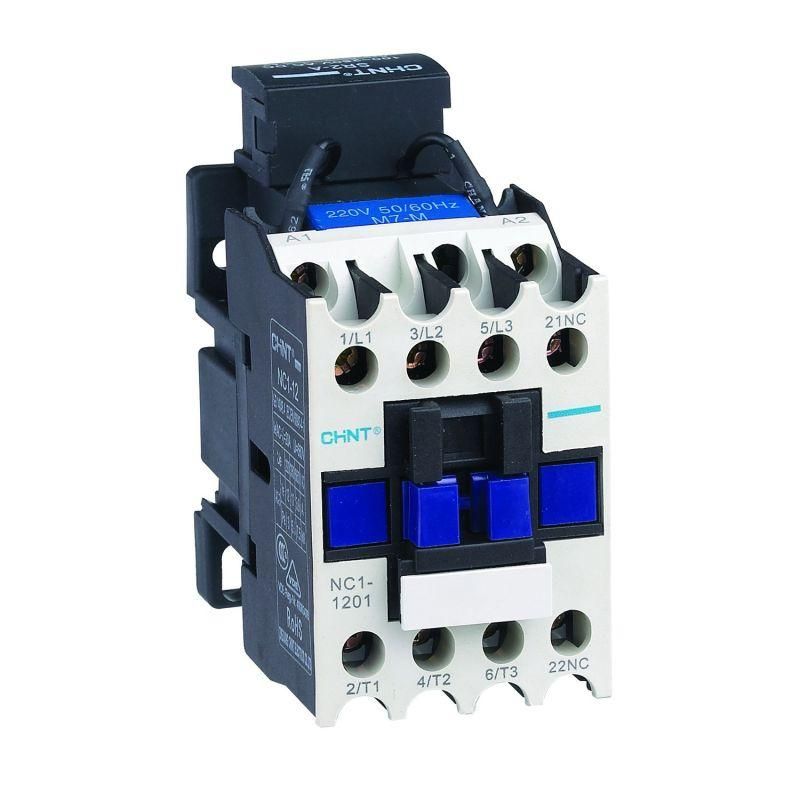

Контактор NC1-1201 12А 400В/АС3 1НЗ 50Гц (R) | 221143 CHINT

Контактор NC1-1201 12А 400В AC 1НЗ 50Гц (R) от CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактный аппарат из серии NC1 обеспечивает надёжную коммутацию в промышленных системах с напряжением до 400 В и током до 12 А.

Назначение и область применения

Контактор NC1-1201 12А 400В AC 1НЗ 50Гц (R) используется для удалённого управления трёхфазными электродвигателями и другим оборудованием, требующим частых включений/выключений. Подходит для автоматизации станков, насосов, компрессоров, конвейеров и вентиляционных установок. Может работать в составе магнитных пускателей, особенно когда сочетается с тепловыми реле для защиты от перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Напряжение катушки управления: 400 В
• Количество главных контактов: 3 (нормально замкнутые)
• Номинальная мощность: 5,5 кВт (при 400 В)
• Количество вспомогательных контактов: 2 (1 нормально открытый + 1 нормально замкнутый - тип 1НЗ)
• Частота: 50 Гц

Совместимость и монтаж

Контактор NC1-1201 12А 400В AC 1НЗ 50Гц (R) монтируется на DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - допустимо подключение медных жил сечением до 4 мм2. Управляющая катушка рассчитана на 400 В AC - важно соблюдать соответствие напряжения сети и катушки. Вспомогательные контакты позволяют передавать сигналы в цепи управления, например, для индикации состояния или блокировки.

Этот контактный аппарат совместим с дополнительными модулями серии NC1: блоками выдержки времени, реверсивными блоками, тепловыми реле и устройствами “звезда-треугольник” - что расширяет функциональность системы без замены основного устройства.

Безопасность и стандарты

Контактор NC1-1201 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает класс защиты IP20 - не предназначена для работы во влажной среде или там, где есть риск попадания пыли внутрь корпуса. Нельзя использовать в взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/отключения
• Устойчив к импульсным помехам благодаря качественной экранировке катушки
• Широкая совместимость с аксессуарами серии NC1 - легко масштабируется
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Катушка работает только при 400 В; использование при меньшем напряжении приведёт к отказу втягивания
• Нет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле
• Имеет IP20 - нельзя устанавливать в условиях повышенной запылённости, сырости или на открытом воздухе

Примеры использования

• Автоматический пуск трехфазного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Система “звезда-треугольник” для плавного пуска асинхронного двигателя 5,5 кВт
• Цепь управления с сигнализацией состояния (вспомогательный контакт 1НО+1НЗ)

Практические советы

• Проверьте напряжение сети перед подключением - катушка 400 В не сработает при 220 В
• При использовании с тепловым реле выбирайте модель с регулировкой тока, близким к 12 А
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри
• Для длительной службы рекомендуется периодически проверять состояние контактов на наличие нагара или оплавления
• Если нужна реверсивная схема - используйте два таких контактора NC1-1201 с блокировкой
