Реле тепловое NXR-25 4-6A (R) | 837114 CHINT

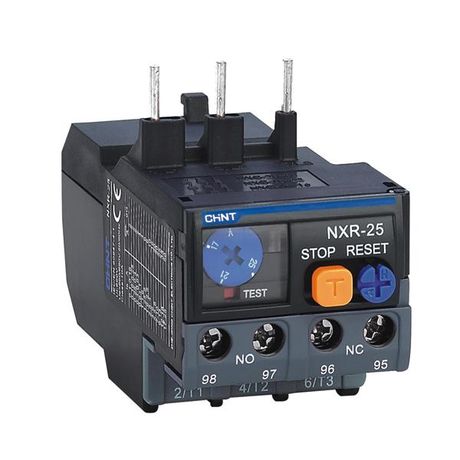

Реле тепловое NXR-25 4-6А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель с диапазоном тока 4–6 А и винтовым подключением подходит для установки на контакторы или отдельно, обеспечивая надёжную работу в промышленных системах с частотой 50/60 Гц.

Назначение и область применения

Реле тепловое NXR-25 4-6А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для использования в оборудовании с номинальным током до 6 А - например, насосах, вентиляторах, компрессорах, конвейерах и станках. Может работать как автономно, так и в паре с контакторами.

Технические характеристики

• Диапазон регулировки тока: 4–6 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с сетями среднего и высокого напряжения;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, обеспечивает защиту при длительном превышении тока;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что даёт гибкость в организации цепей управления и сигнализации;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов;
• Функция перезапуска: есть - после срабатывания можно вручную или автоматически вернуть устройство в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-25 4-6А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартные крепления. Для монтажа достаточно закрепить его на DIN-рейке или плоской поверхности, затем подключить провода через винтовые зажимы. Убедитесь, что сечение проводов соответствует требованиям производителя - обычно 0,5–2,5 мм2. Клеммы рассчитаны на усилие затяжки до 0,5 Нм - переусердствовать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях температур от -5 C до +40 C и относительной влажности до 90 % без конденсации. Индикация срабатывания - механический флажок, который остаётся выступающим даже после снятия питания, позволяя легко определить причину остановки оборудования.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Гибкая система сигналов: четыре контакта позволяют одновременно отключать питание и запускать световую/звуковую сигнализацию;
• Ручной и автоматический сброс - выбирается в зависимости от требований безопасности объекта;
• Высокая долговечность: корпус из самозатухающего пластика, внутренние элементы выполнены из качественных сплавов;
• Поддержка как одно-, так и трёхфазных двигателей - универсальность применения.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 6 А - для больших нагрузок используйте другие модели серии NXR (например, NXR-63);
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не рекомендуется использовать в местах с частыми ударными нагрузками или вибрацией свыше 1g - возможны ложные срабатывания;
• Требуется периодическая проверка контактов и состояния бimetalлических пластин - особенно в агрессивных средах (пыль, масло, химические испарения).

Примеры использования

• Защита двигателя воздушного компрессора мощностью 2,2 кВт (ток ~5 А) на заводе;
• Обеспечение безопасности насосной станции с трёхфазным двигателем в системе водоснабжения;
• Интеграция в пульт управления конвейерной линии с несколькими приводами - каждому мотору своё реле NXR-25 4-6А (R);
• Автоматизация малогабаритных станков с ЧПУ, где важна точная настройка тока защиты.

Практические советы

• Перед установкой обязательно проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 4–6 А; если ток ниже 4 А, выбирайте другую модель;
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте отвертку с изолированной ручкой;
• После каждого срабатывания осмотрите контакты на окисление - при необходимости протрите их спиртовой салфеткой;
• Если требуется автоматический сброс, убедитесь, что система управления не будет пытаться перезапустить двигатель при сохраняющейся перегрузке - это опасно;
• Для сложных систем рекомендуется подключать один из NC-контактов к контроллеру PLC - это позволит получать диагностику в реальном времени.
