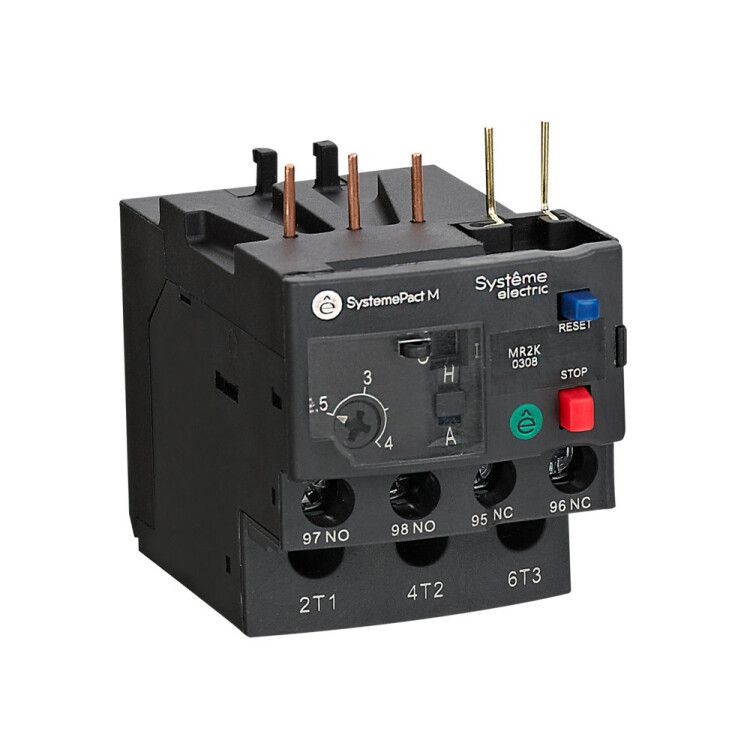

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 4-6A | MR2K0312 Systeme Electric APC

Реле перегрузки тепловое MR2K 4-6A от Systeme Electric - устройство для защиты электродвигателей от перегрузок и обрыва фаз. Монтируется прямо на контакторы серии MC1K, образуя компактный пускатель, и работает в сетях до 690 В. Артикул mr2k0312 соответствует диапазону тока 4–6 А и классу защиты 10.

Назначение и область применения

Тепловое реле MR2K 4-6A защищает электродвигатели от длительной перегрузки и обрыва одной из фаз, предотвращая перегрев и выход из строя. Применяется в системах управления двигателями насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с постоянным режимом работы. Особенно эффективно совместно с контакторами MC1K - вместе они формируют готовый электромагнитный пускатель открытого исполнения.

Технические характеристики

• Диапазон регулируемого тока: 4–6 А - позволяет точно настраивать порог срабатывания под конкретную мощность двигателя;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 5–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество контактов: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) - используются для сигнализации и блокировки;
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное соединение, подходящее для многожильных и одножильных проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактный механизм без дополнительных кронштейнов;
• Питание катушек: поддерживает как переменный (AC), так и постоянный (DC) ток - обеспечивает гибкость в проектировании цепей управления;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе, подтверждает долговечность конструкции.

Совместимость и монтаж

MR2K 4-6A предназначен для установки исключительно на контакторы серии MC1K. Он фиксируется механически без инструментов - просто щёлкает на место. Это снижает время сборки и минимизирует риск ошибок при монтаже. Для других серий контакторов (например, Legrand, ABB, Siemens) реле несовместимо. Подключение кабелей осуществляется через винтовые зажимы: затягивайте усилием 0,5–0,7 Нм, чтобы избежать повреждения пластмассового корпуса.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Класс защиты IP20 - не требует дополнительной герметизации, но не рассчитано на работу во влажных или запылённых средах без внешней защиты. Установка возможна только в закрытых распределительных шкафах или помещениях с контролируемой средой.

Преимущества

• Встроенные дополнительные контакты НО/НЗ - позволяют передавать сигнал о срабатывании без внешних модулей;
• Поддержка 3P/4P исполнения - можно использовать как в трёхфазных, так и в четырёхпроводных системах;
• Совместимость с аксессуарами Schneider Electric - возможность подключения терморезисторов, кнопок тестирования и блокировочных устройств;
• Работа с реверсивными контакторами - обеспечивает безопасную защиту при изменении направления вращения двигателя.

Ограничения применения

• Не применяется для защиты трансформаторов, нагревательных элементов или светильников - только для двигателей;
• Не рекомендовано использование в условиях частых пусков (более 6 раз в час) - может вызвать преждевременную усталость биметаллической пластины;
• Не выдерживает воздействия прямого потока воды, масла, химических паров - требуется защитная оболочка при работе в агрессивной среде;
• Не подлежит ремонту - при отказе необходимо заменить полностью.

Примеры использования

• Промышленный конвейер с двигателем 2,2 кВт - реле настроен на 5,2 А, защищает от заклинивания ленты;
• Водяной насос в системе орошения - сочетание MR2K 4-6A + MC1K создаёт автономный пускатель с сигнализацией перегрузки;
• Вентиляционная установка в цеху - используется в составе панели управления с удалённой индикацией срабатывания через НО-контакт.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с диапазоном 4–6 А - если двигатель потребляет более 6 А, выбирайте следующую модель;
• Настройку тока выполняйте только при отключенном питании - используйте регулировочный винт на лицевой панели;
• После срабатывания реле необходимо дождаться остывания биметаллической пластины (обычно 2–5 минут) перед повторным включением;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта может привести к перегреву и ложному срабатыванию;
• Используйте аксессуары SE (например, кнопку TEST) для периодической проверки работоспособности без отключения питания.
